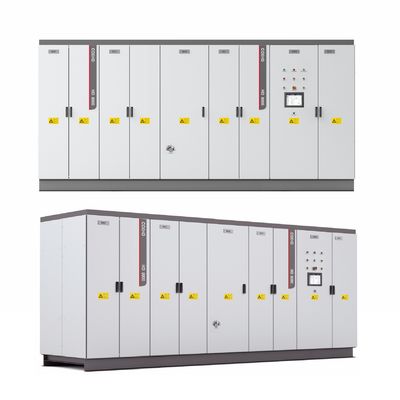

Mittelspannungsumrichter HMI 15,6 Zoll Industrieller Touchscreen Überlastkurve 120% Nennstrom 60s ≥99% Systemwirksamkeit
| Herkunftsort | aus China |
|---|---|
| Markenname | COENG |
| Zertifizierung | CE, IEC |
| Modellnummer | Der Wert der Verbrennungsmenge ist zu messen. |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Holzgehäuse |
| Lieferzeit | Tage 10-30working |
| Zahlungsbedingungen | L/C, T/T |
| Versorgungsmaterial-Fähigkeit | 20000SETS/YEAR |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Konzeption des Produkts | Moduläres Design | HMI | 15.6 Zoll Touch-LCD-Bildschirm für Industriezwecke |
|---|---|---|---|
| Nennspannung der Motorseite | 10 kW | Umwelt | ≤ 4000 mm ((2000m~4000m Abgrenzung) |
| Nennspannung der Netzseite | 1000 V | Überlastkurve | 110%@ Nennstrom, 120%@ Nennstrom 60s |
| Umgebungstemperatur | Einlasstemperatur≤40 | Berichtigungsmethode | PWM, Dioden-Grundrichtigung |
| Hervorheben | 120% Nennstromumrichter,99% Wirkungsgrad des Systems,150 |
||
Produkt-Beschreibung
Leistungsmerkmale
Zuverlässiges Ingenieurwesen
• IGCT-Fehlervorbeurteilung und Brückenarm-Schutztechnologien
• Redundanz und Fehlerverträglichkeit bei Schlüsselkomponenten
• Verwendung von Druckkontakt-Leistungseinrichtungen mit zwei Seiten
• IP54-Schutz und Korrosionsbeständigkeit C4-M
Moduläres Design für eine einfache Wartung
• Modularisierte Konstruktion der wichtigsten Komponenten
• Intelligentes Fehlerdiagnosesystem zur schnellen Fehlerfindung
• Die Montage/Entfernung des Phasenmoduls dauert nur 15 Minuten
Ausgezeichnete Kontrollleistung
• Funktionsfähigkeit in vier Quadranten
• Unterstützung verschiedener Motorten
• Schnelle dynamische Drehmomentantwort und Unterdrückung von Torsionsvibrationen
• Segmentierte synchrone Modulation von Motoren
• Selektive harmonische Eliminationsimpulsbreitenmodulation (SHEPWM)
Hohe Anpassungsfähigkeit
• Ein- oder Mehrmotor-Antriebskonfiguration
• Hochgebirgsbau: Keine Notwendigkeit, innerhalb von 2.000 m Höhe abzulegen
• Anpassungsfähigkeit des Netzes, so dass sich das System an Netzungleichgewichte, Netzharmoniken, Netzfrequenzflimmern, vorübergehende Netzspannungsabfälle und Hoch-/Niedrigspannung durch
Kommunikationsprotokolle und Inbetriebnahme-Software
• Unterstützung anpassbarer Kommunikationsprotokolle durch optionale Module
• Robustes Überwachungssystem zur Echtzeitüberwachung interner Daten, Wellenformen und anderer Informationen
• hopeInsight Hintergrund Software zur schnellen Inbetriebnahme
Weltweit führende Technologien
• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, mit einigen Technologien, die international als führende
Hauptparameter
| Modell | HD8000-Reihe Mittelspannungstechnik-Inverter | |
| Grundlegender Geradrichter | Eingabefrequenz | 45 Hz bis 66 Hz |
| Grundlegender Leistungsfaktor | ≥ 95% (basierend auf 12-Puls- und höheren Nennströmen, | |
| und 2% Strom-Eingangsreaktor) | ||
| PWM-Gleichrichter | Eingabefrequenz | 45 Hz bis 66 Hz |
| Leistungsfaktor | 1 (kann kontinuierlich eingestellt werden) | |
| Schutzfunktionen | Überlastschutz, Überhitzungsschutz, Kurzschlussschutz, | |
| Fehlervorhersage | ||
| Inverter | Ausgangsspannung | 1: 1,65 kV; 2: 2,4 kV; 3: 3,3 kV; 4: 4,16 kV; 6: 6,6 kV; |
| A: 10 kV; B: 13,8 kV; C: 19,8 kV | ||
| Ausgangsfrequenz | 0 ~ 110 Hz (höhere Ausgangsfrequenzen können je nach Bedarf angepasst werden) | |
| Geschwindigkeitsstabilität | OLVC: 0,2% CLVC: 0,01% | |
| Geschwindigkeitsschwankungen | OLVC: 0,4% CLVC: 0,2% | |
| Startdrehmoment | OLVC: 150% CLVC: 200% | |
| Drehmomentregelung | V/F: Unterstützt OLVC: Unterstützt CLVC: Unterstützt | |
| Drehmomentgenauigkeit | OLVC: 5% CLVC: 2% (anpassbar) | |
| Drehmomentreaktionszeit | ≤ 5 ms | |
| Geschwindigkeitsreaktionszeit | OLVC: 100 ms CLVC: | |
| Dynamisches Geschwindigkeitsverlustäquivalent | OLVC: 0,5%*s CLVC: 0,25%*s | |
| System | Effizienz | Zwei-Quadranten: ≥ 99% (ohne Geradliner-Transformator) |
| Vier-Quadranten: ≥ 98,5% (ohne den Geradliner-Transformator) | ||
| Temperatur | Wasserzugangstemperatur ≤ 35°C (Außenwasser) | |
| Höhenstand | ≤ 2000 m (für 2000 m ~ 4000 m erforderliche Abgrenzung) | |
| IP-Bewertung | IP54 | |
| Kühlmodus | Flüssigkeitskühlung | |
| Korrosionsbeständigkeitsklasse | C4-M | |
