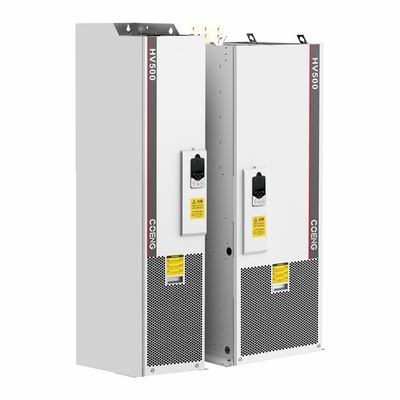

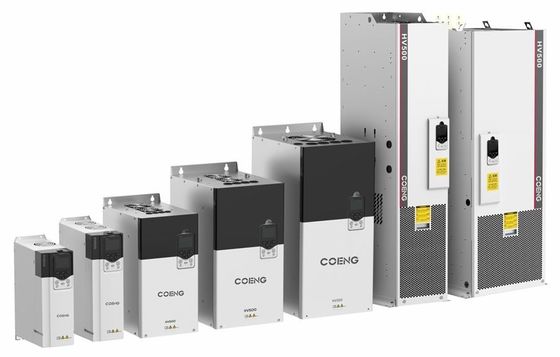

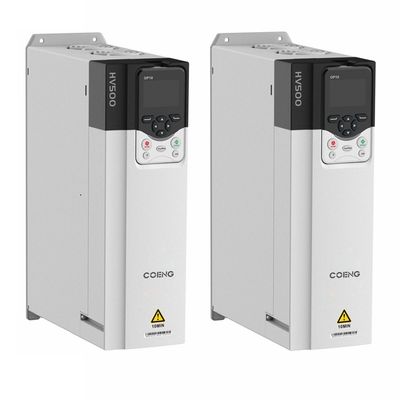

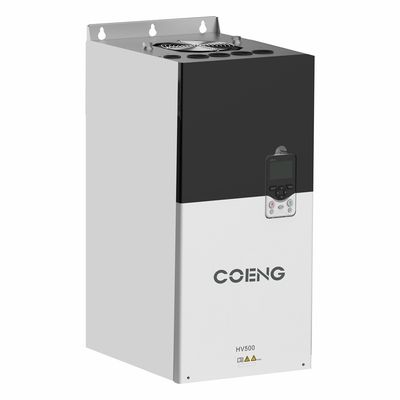

Niederspannungsmaschinenbau Einantriebsinverter 2,2 kW-560 kW Ausgangsfrequenz 0 ‰ 600 Hz Ausgangsspannung 0 V-Eingangsspannung

Technische Daten

Projekte

Beschreibung der Spezifikation und technische Daten

Leistungsaufnahme/
Ausgabe

Eingangsspannung

Eingangsspannung: 380V (-15%) bis 480V (+10%) Phase: Dreiphasen

Frequenz der Eingangsleistung

50 Hz/60 Hz ± 5%

Ungleichgewicht der Eingangsspannung

≤ 3%

Ausgangsspannung

OV-Eingangsspannung

Ausgangsfrequenz

0~600 Hz

Typ des Motors

Asynchrone Motoren

Leistung der Hauptsteuerung

Steuerungsmodus

V/F, OLVC ((Open-loop Vector Control), CLVC ((Closed-loop Vector Control) ist ein System, welches für die Berechnung der Leistungsfähigkeit von Fahrzeugen verwendet wird.

Geschwindigkeitsbereich

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Startdrehmoment

OLVC: 150% ((0,5Hz), CLVC: 200% ((OHz)

Drehmomentpräzision

≤ ± 5% im Vektorsteuerungsmodus

Drehmomentwellen

≤ ± 5% im Vektorsteuerungsmodus

Geschwindigkeitsstabilität

OLVC: 0,2%; CLVC: 0,1%

Drehmomentantwort

≤ 5 ms im Vektorsteuerungsmodus

Beschleunigungs- bzw. Verzögerungszeit

0.0s~3200.0s; 0.0min~3200.0min

Drehmomentsteigerung

00,0% bis 30,0%

Überlastkapazität

G-Modell: 150% 1min/5min; 180%10s/5min; P-Modell: 110% 1min/5min; 150% 10s/5min

V/F-Kurve

Gerade Linie, Mehrpunkt, V/F Halbtrennmodus, V/F vollständiger Trennmodus

Auflösung der Eingabefrequenz

Digitale Einstellung: 0,01Hz, analoge Einstellung: 0,01Hz

Beschleunigung/Verzögerungskurve

Gerade Linie und S-Kurve

Hauptfunktionen

Einfache Steuerung mit mehreren Geschwindigkeiten

16 Drehzahlsegmente, die über Steuergeräte unterstützt werden

Automatische Spannungsregelung (AVR)

Automatisch hält die Ausgangsspannung konstant, wenn die Netzspannung innerhalb eines bestimmten Bereichs variiert

Festlängenregelung

Festlängenregelung

Eingebettete PID

Einfach ein geschlossenes Steuerungssystem bildet

Mehrmotorschalter

Wechsel zwischen zwei Gruppen von Motorparametern zur Steuerung der beiden Motoren

Virtuelle E/A

Acht Gruppen virtueller DI/DO ermöglichen eine einfache logische Steuerung

Überspannungs-/Overstrom-Stallsteuerung

Automatische Strom- und Spannungsbegrenzung während des Betriebs, die verhindert, dass der Wechselrichter aufgrund häufiger Überströmung oder Überspannung ausfällt

Nach Stromausfall neu starten

Nach Stromausfall und Wiederherstellung wartet der Wechselrichter für eine bestimmte Zeit, bevor automatisch laufen

Schnelle Strombegrenzung

Vermeidet häufige Überstromfehler im Wechselrichter

Frequenz-Einstellungsverfahren

Tastatur; Endgerät nach oben/nach unten; Mehrfachreferenz; Pulsreferenz; Kommunikation

Leistungsaufnahme/Ausgabe

Analog-Eingangsterminals

Einheitliche Antriebsspannung

Digitale Eingangsterminals

DI1-DI5, 5 programmierbare digitale Eingangsgeräte mit Optoisolation, kompatibel mit beiden
Einspeisungen für die Absenkung/Auslagerung.
DI5 unterstützt Hochgeschwindigkeits-Impuls-Eingabe mit einer maximalen Eingabefrequenz von 100 kHz.

Digitale Ausgangsgeräte

Ausgang mit offenem Kollektor; Ausgangsspannungsbereich: 0V~24V; Stromlastkapazität: 50mA.
DO1 unterstützt eine Hochgeschwindigkeits-Impuls-Ausgabe mit einer maximalen Ausgangsfrequenz von 100 kHz.

Analog-Ausgangsgeräte

Einkanal 0V ~ 10V/0(4) mA ~ 20mA

Relais-Ausgang

1-Kanal-Form C-Kontakt, NO+NC

Kommunikation

Kommunikationsprotokolle

Modbus RTU (Standardkonfiguration); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (optionale Konfiguration)

Umgebung
Anforderungen

Höhenstand

≤ 1000 m: keine Abwertung erforderlich
1000 bis 3000 m: Abwertung um 1% pro 100 m erhöht

Umgebungstemperatur

-25°C+40°C (Betrieb mit einer Abwärmung zwischen 40~55)

Luftfeuchtigkeit

15% ~ 95%, keine Kondensation

Vibrationen

3M3, IEC60721-3-3

Lagertemperatur

-40°C bis +70°C

Ort der Montage

Innen, ohne direktes Sonnenlicht, frei von brennbaren, ätzenden Gasen, Flüssigkeiten und leitfähigen Stoffen
Partikel.

Zusätzliches Zubehör

Encoder-Karte, Kommunikationserweiterungskarte, IO-Erweiterungskarte

Schutzmaßnahmen

Schutz vor Kurzschluss, Überstrom, Überlast, Überspannung, Unterspannung, Phasenverlust,
Übertemperaturen, äußere Fehler usw.

Installationsmethode

mit einer Breite von nicht mehr als 15 mm

Schutznummer

IP20

Kühlmethode

Luftkühlung
