VFD-Vektorfrequenzumrichter Variable Frequenzumrichter für die Asynchrone Motorantriebssteuerung
| Herkunftsort | China |
|---|---|
| Markenname | COENG |
| Zertifizierung | CE |
| Modellnummer | HV350 |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Karton, Sperrholzkiste |
| Lieferzeit | 10-30 Arbeitstage |
| Zahlungsbedingungen | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 20000SETS/YEAR |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Eingangsspannung | Eintrittsspannung: 380V (-15%) bis 480V (+10%) Phase: Dreiphasig | Frequenz der Eingangsleistung | 50 Hz/60 Hz ± 5% |
|---|---|---|---|
| Ausgangsspannung | 0V~Eingangsspannung | Ausgangsfrequenz | 0 ¢ 600 Hz |
| Typ des Hauptsteuermotors | Asynchrone Motoren | Drehzahlbereich der Hauptsteuerung | 1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
| Hauptsteuerungsmodus | V/F, OLVC ((Open-loop Vector Control), CLVC ((Closed-loop Vector Control) ist ein System, welches fü | ||
| Hervorheben | Asynchrone Motorantriebssteuerung VFD,VFD für den Frequenzwandler,Vektorfrequenzumrichter VFD |
||
Produkt-Beschreibung

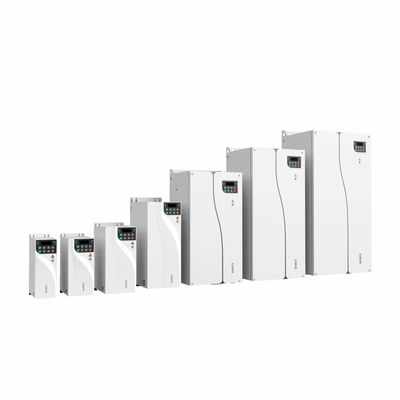

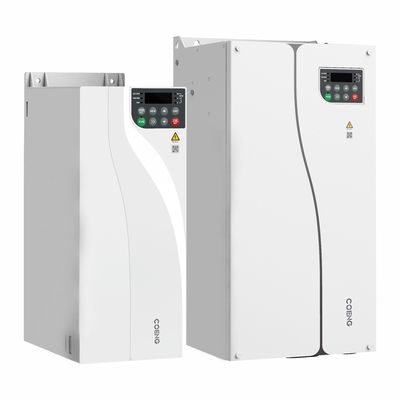

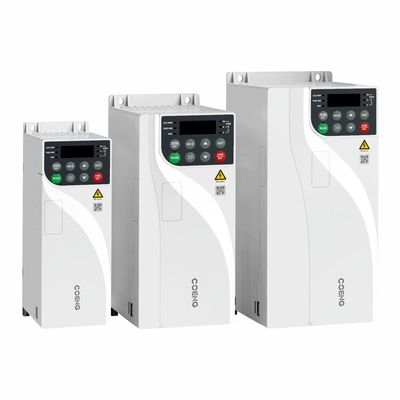

HV350 Allzweck-VFD-Vektorfrequenzumrichter, variabler Frequenzumrichter für die Antriebssteuerung von Asynchronmotoren
Produktbeschreibung für Allzweck-VFD-Vektorfrequenzumrichter
Der Wechselrichter der HV350-Serie ist ein neu entwickelter Allzweck-Vektorwechselrichter. Es verwendet fortschrittliche Vektorsteuerungstechnologie mit offenem und geschlossenem Regelkreis und unterstützt die Steuerung des Asynchronmotorantriebs. Basierend auf den Designprinzipien zahlreicher Softwarefunktionen, besserer Leistung und höherer Zuverlässigkeit bietet dieser Wechselrichter ein kleineres Volumen mit verbesserter Erweiterbarkeit, mehr Kommunikationsfunktionen und einfachere Bedienung.
Produktmerkmale des Allzweck-VFD-Vektorfrequenzumrichters
Hohe Zuverlässigkeit
Innovativer unabhängiger Luftkanal
- Das innovative Design trennt die empfindlichen Geräte vom Luftkanal und verbessert so die Anpassungsfähigkeit des Wechselrichters an unterschiedliche Umgebungen erheblich
- Der Luftkanal kann den Wechselrichter vor Staub und Kleinigkeiten schützen, um Kurzschlüsse, Komponentenschäden usw. zu vermeiden
Fortschrittliches thermisches Designkonzept und professionelle thermische Simulationsanalyse
- Einsatz einer effizienten und präzisen thermischen Simulationssoftware, um die thermische Zuverlässigkeit des Wechselrichters sicherzustellen
- Einsatz fortschrittlicher thermischer Tests, Validierungstechnologien und -geräte zur Überprüfung der theoretischen Ergebnisse des thermischen Designs
Strenge Temperaturanstiegstests
- Strenge Volllast- und Überlasttestverfahren und strenge Akzeptanzkriterien für den Temperaturanstieg wichtiger Komponenten unterstützen einen langfristig zuverlässigen Betrieb des Wechselrichters unter extremen Lastbedingungen
- Alle Produkte bestehen vor der Auslieferung einen Hochtemperatur-Alterungstest, um sicherzustellen, dass alle Komponenten des Produkts normal funktionieren können
Automatischer Drei-Proof-Lack-Sprühprozess
- Je nach Leiterplatte können unterschiedliche Sprühstrategien angewendet werden, wodurch die Gleichmäßigkeit des Leiterplattensprühens und die Konsistenz derselben Produktcharge effektiv gewährleistet werden
Hohe Anpassungsfähigkeit
Großer Spannungsbereich
- Nennspannung: Dreiphasig 380 V ~ 480 V
- Eingangsfrequenz: (50 Hz/60 Hz) ±5 %
- Zulässiger Spannungsschwankungsbereich: -15 % VAC bis +10 % VAC
Geringe externe Interferenz
- Der eingebaute C3-Filter kann die beim Betrieb des Wechselrichters erzeugten hochfrequenten Oberwellen effektiv unterdrücken und erfüllt die Anforderungen der EU-Norm EN61800-3.
- Das einfache und benutzerfreundliche EMV-Erdungsdesign reduziert wirksam den Erdableitstrom.
- Systemzertifizierung
- CE-Zertifizierung der Europäischen Union
Strukturelles Design
- Buchförmiges Design mit 40 % geringerem Volumen als herkömmliche Modelle
- Unterstützt die Installation mehrerer Wechselrichter nebeneinander
Hervorragende Leistung
Umfassende Motorantriebstechnik
- Unterstützung der Antriebssteuerung von Drehstrom-Asynchronmotoren
- Unterstützt V/F-Steuerung, Vektorsteuerung mit offenem Regelkreis und Vektorsteuerung mit geschlossenem Regelkreis
- Unterstützende Drehzahl- und Drehmomentregelung
- Unterstützt die Geschwindigkeitsverfolgungsfunktion und reduziert den Aufprallstrom
Präzise Motor-Autotuning-Funktion
- Unterstützt eine genaue automatische Abstimmung der Motorparameter für komfortable Bedienung und Fehlerbehebung, höhere Steuerungspräzision und schnellere Reaktionsgeschwindigkeit
- Umfassende Motor-Autotuning-Funktionen, einschließlich dynamischer, statischer und statisch+dynamischer Autotuning
- Umfassende Motorsteuerungsmodi
- V/F-Steuermodus
- Open-Loop-Vektorsteuerungsmodus (OLVC)
- Vektorregelungsmodus mit geschlossenem Regelkreis (CLVC)
Großes Anlaufdrehmoment
- Open-Loop-Vektorregelung (OLVC): 150 % bei 0,5 Hz
- Vektorregelung mit geschlossenem Regelkreis (CLVC): 200 % bei 0 Hz
Hohe Überlastfähigkeit
- Leichte Überlastfähigkeit: 110 % des Nennstroms bei leichter Last für 60 Sekunden, 150 % des Nennstroms bei leichter Last für 10 Sekunden
- Starke Überlastfähigkeit: 150 % des Nennstroms für schwere Lasten für 60 Sekunden, 180 % des Nennstroms für schwere Lasten für 10 Sekunden
Vielfältige Funktionen
Tastenfeld
- Für Standard-Wechselrichter sind interne LED-Tastaturen verfügbar, externe Tastaturen werden nicht unterstützt.
- Optional kann eine externe LED-Tastatur hinzugefügt werden.
- Sowohl Standard- als auch optionale Tastaturen unterstützen Parameter-Debugging, Betriebszustandsüberwachung und Start-/Stopp-Steuerung. Kopieren von Parametern usw.
Verschiedene Erweiterungsfunktionen
- Optionale Erweiterungs-Kommunikationskarten unterstützen Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP und andere Busse
- Kommunikation (SLOT1 Erweiterungskartensteckplatz).
- Optionale Encoder-Erweiterungskarten (SLOT2-Erweiterungskartensteckplatz)
- Optionale E/A-Terminal-Erweiterungskarten (SLOT1-Erweiterungskartensteckplatz, Einzelheiten finden Sie unter „Optionales Zubehör“).
Zuverlässige Bremsfunktion
- Der Wechselrichter unterstützt die Gleichstrombremsung.
- Modelle mit 22 kW und weniger sind standardmäßig mit einer eingebauten Bremseinheit ausgestattet, während Modelle mit 30 kW bis 132 kW optional mit einer eingebauten Bremseinheit ausgestattet sind.
- Durch den Einbau eines Bremswiderstands wird die Bremsleistung verbessert, gleichzeitig wird Platz für die elektrische Installation gespart und die Stromkosten für den Benutzer gesenkt.
Unterstützung verschiedener Funktionen
- Unterstützt V/F. Unterstützt die V/F-Halbtrennungs- und Volltrennungsmodi
- Unterstützende Prozess-PID-Regelung, die zur Konstanttemperaturregelung, Konstantdruckregelung und Spannungsregelung eingesetzt werden kann
- Unterstützt die Positionsverriegelung, um im CLVC-Modus eine Positionsverriegelung bei Stillstand des Motors zu erreichen
- Unterstützende Wobble-Funktion, die in der Faser- und Textilindustrie eingesetzt werden kann
- Unterstützt zufällige PWM-Tiefe, um Motorgeräusche zu reduzieren
- Unterstützt den Encoder-Redundanz-Betriebsmodus, damit das System automatisch auf OLVC umschaltet
- Betrieb bei defektem Encoder
Unterstützende Hintergrundsoftware für schnelles Debuggen
- Unterstützt Funktionen wie Überwachung und Parameterbearbeitung
- Unterstützt Ereignisprotokolle und Fehleraufzeichnungen
Allzweck-VFD-Vektor-Frequenzumrichterprodukt Technische Spezifikation
|
Technische Daten |
|||
|
Projekte |
Spezifikationsbeschreibung und technische Daten |
|
|
|
Leistungsaufnahme/ |
Eingangsspannung |
Eingangsspannung: 380 V (-15 %) bis 480 V (+10 %) Phase: Dreiphasig |
|
|
Eingangsleistungsfrequenz |
50Hz/60Hz ±5% |
|
|
|
Ungleichgewicht der Eingangsspannung |
≤3 % |
|
|
|
Ausgangsspannung |
OV-Eingangsspannung |
|
|
|
Ausgangsfrequenz |
0~600Hz |
|
|
|
Motortyp |
Asynchronmotor |
|
|
|
Hauptkontrollleistung |
Steuermodus |
V/F, OLVC (Vektorsteuerung mit offenem Regelkreis), CLVC (Vektorsteuerung mit geschlossenem Regelkreis) |
|
|
Geschwindigkeitsbereich |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
Anlaufdrehmoment |
OLVC: 150 % (0,5 Hz), CLVC: 200 % (OHz) |
|
|
|
Drehmomentpräzision |
≤±5 %, im Vektorsteuerungsmodus |
|
|
|
Drehmomentwelligkeit |
≤±5 %, im Vektorsteuerungsmodus |
|
|
|
Geschwindigkeitsstabilität |
OLVC, 0,2 %; CLVC: 0,1 % |
|
|
|
Drehmomentreaktion |
≤5 ms, im Vektorsteuerungsmodus |
|
|
|
Beschleunigungs-/Verzögerungszeit |
0,0 s ~ 3200,0 s; 0,0 Min. ~ 3200,0 Min |
|
|
|
Drehmomentsteigerung |
0,0 % ~ 30,0 % |
|
|
|
Überlastfähigkeit |
G-Modell: 150 % 1 Min./5 Min.; 180 % 10 Sek./5 Min.; P-Modell: 110 % 1 Min./5 Min.; 150 % 10 Sek./5 Min |
|
|
|
V/F-Kurve |
Gerader Typ, Mehrpunkttyp, V/F-Halbtrennungsmodus, V/F-Volltrennungsmodus |
|
|
|
Auflösung der Eingangsfrequenz |
Digitale Einstellung: 0,01 Hz, analoge Einstellung: 0,01 Hz |
|
|
|
Beschleunigungs-/Verzögerungskurve |
Gerade und S-Kurve |
|
|
|
Hauptfunktionen |
Einfache SPS, Mehrgeschwindigkeitssteuerung |
16 Geschwindigkeitssegmente werden über Steuerterminals unterstützt |
|
|
Automatische Spannungsregelung (AVR) |
Hält die Ausgangsspannung automatisch konstant, wenn die Netzspannung innerhalb eines bestimmten Bereichs schwankt |
|
|
|
Feste Längenkontrolle |
Feste Längenkontrolle |
|
|
|
Eingebaute PID |
Bildet problemlos ein Regelsystem mit geschlossenem Regelkreis |
|
|
|
Mehrmotorenschaltung |
Umschalten zwischen zwei Gruppen von Motorparametern zur Steuerung der beiden Motoren |
|
|
|
Virtuelle E/A |
Acht Gruppen virtueller DI/DO ermöglichen eine einfache Logiksteuerung |
|
|
|
Überspannungs-/Überstrom-Blockierkontrolle |
Automatische Strom- und Spannungsbegrenzung während des Betriebs verhindert, dass der Wechselrichter aufgrund häufiger Überströme oder Überspannungen abschaltet |
|
|
|
Neustart nach Stromausfall |
Nach Stromausfall und -wiederkehr wartet der Wechselrichter eine eingestellte Zeit, bevor er automatisch in Betrieb geht |
|
|
|
Schnelle Strombegrenzung |
Vermeidet häufige Überstromfehler im Wechselrichter |
|
|
|
Methode zur Frequenzeinstellung |
Tastenfeld; Klemme AUF/AB; Mehrfachreferenz; Pulsreferenz; Kommunikation |
|
|
|
Stromeingang/-ausgang |
Analoge Eingangsklemmen |
AI1; AI2: 0V~10V/ 0 (4)mA~20mA |
|
|
Digitale Eingangsklemmen |
DI1-DI5, 5 programmierbare digitale Eingangsklemmen mit Opto-Isolierung, kompatibel mit beiden |
|
|
|
Digitale Ausgangsklemmen |
Open-Collector-Ausgang; Ausgangsspannungsbereich: 0V~24V; Strombelastbarkeit: 50mA. |
|
|
|
Analoge Ausgangsklemmen |
1-Kanal 0V ~ 10V/0(4)mA ~ 20mA |
|
|
|
Relaisausgang |
1-Kanal-Form-C-Kontakt, NO+NC |
|
|
|
Kommunikation |
Kommunikationsprotokolle |
Modbus RTU (Standardkonfiguration); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (optionale Konfiguration) |
|
|
Ambiente |
Höhe |
≤1000 m: Keine Leistungsreduzierung erforderlich |
|
|
Umgebungstemperatur |
-25℃~+40℃ (Betrieb mit zulässiger Leistungsreduzierung zwischen 40~55) |
|
|
|
Luftfeuchtigkeit |
15 % ~ 95 %, keine Kondensation |
|
|
|
Vibration |
3M3, IEC60721-3-3 |
|
|
|
Lagertemperatur |
−40°C~+70°C |
|
|
|
Installationsort |
Im Innenbereich, ohne direkte Sonneneinstrahlung, frei von brennbaren, korrosiven Gasen, Flüssigkeiten und leitfähig |
|
|
|
Optionales Zubehör |
Encoderkarte, Kommunikationserweiterungskarte, IO-Erweiterungskarte |
|
|
|
Schutzmaßnahmen |
Schutz gegen Kurzschluss, Überstrom, Überlast, Überspannung, Unterspannung, Phasenausfall, |
|
|
|
Installationsmethode |
Installiert in einem Schrank |
|
|
|
Schutzart |
IP20 |
|
|
|
Kühlmethode |
Luftkühlung |
|
|
Allzweck-VFD-Vektor-FrequenzumrichterproduktProduktanwendung
Textil, Papierherstellung, Objekttransport, Kunststoffe, Metallprodukte, Druck und Verpackung, Baumaterialien, technische Maschinen und automatische Produktionsanlagen.
|
HV350-Produktauswahl Nennspannung: dreiphasig 380 V Wechselstrom (geeignet für den Betriebsspannungsbereich von 323 V bis 528 V) |
|||||
|
Modell |
Schwere Ladung |
Leichte Belastung |
Rahmentyp |
||
|
Nennleistung (kW) |
Nennausgangsstrom |
Nennleistung |
Nennausgangsstrom |
||
|
HV350-4T0.75G/1.5PB |
0,75 |
2.5 |
1.5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5,5PB |
4 |
9.5 |
5.5 |
13 |
FB |
|
HV350-4T5,5 GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
FD |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
|
