Energieeinsparung Zuverlässiges VFD für die Steuerung des Elektromotors mit RS485-Kommunikationsoberfläche im Leistungsbereich 0,4 kW-500 kW
| Herkunftsort | China |
|---|---|
| Markenname | COENG |
| Zertifizierung | CE |
| Modellnummer | HV300 |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Holzkisten |
| Lieferzeit | Tage 10-30working |
| Zahlungsbedingungen | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 20000SETS/YEAR |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Leistungsbereich | 0.4kW bis 500kW | Eingangsspannung Uin | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| Eingabefrequenz | 50 Hz/60 Hz ± 5% | Kommunikationsoberfläche | RS485, RJ45 |
| Kommunikationsprotokoll | MODBUS RTU | Luftfeuchtigkeit | < 90% RH, keine Kondensation |
| Operations-Temperatur | -20°C~+40°C (Betrieb mit Abwärmung bei 40°C~55°C) | ||
| Hervorheben | VFD zur Steuerung des Elektromotors,RS485-Kommunikationsoberfläche VFD,0.4kW bis 500kW VFD |
||
Produkt-Beschreibung
Optimieren Sie Ihren Energieverbrauch: Entdecken Sie die Macht von Frequenzumrechnern!
WechselfrequenzumrichterBeschreibung des Produkts
Der Wechselrichter der HV350-Serie ist ein neu entwickelter Allzweck-Vektorwechselrichter.Über die Konstruktionsprinzipien von reichlich verfügbaren Softwarefunktionen, bessere Leistung und höhere Zuverlässigkeit, verfügt dieser Wechselrichter über ein kleineres Volumen mit verbesserter Erweiterbarkeit, mehr Kommunikationsfunktionen und einfacherem Betrieb.
WechselfrequenzumrichterProduktmerkmale
Intelligente IGBT-Modul-Wärmeschutzkonstruktion
- Ein integriertes dynamisches Temperaturmodell für die Verbindung, das die IGBT-Verbindungstemperatur in Echtzeit überwacht.
- Einzigartiger Kurzschluss und Schaltkreis durch Schutztechnologie, schützen Sie die Systemsicherheit.
- Verzögerung des Überstromschutzes zurücksetzen, Überstrom unterdrücken
Anpassungsfähige IGBT-Antriebssteuerung
- Zuverlässige selbstentwickelte IGBT-Modulstabilitätsdesignplattform.
- in der Lage, die wichtigsten Parameter im IGBT-Offen-/Schließprozess zu ermitteln, um die Funktion und Leistung der IGBT-Antriebsplatine zu bewerten.
- Fähig, die Angemessenheit der Konstruktion von IGBT-Modulen zu bewerten, um sicherzustellen, dass die Konstruktion des Stromversorgungssystems des Produkts sicher und zuverlässig ist und den stabilen Betrieb des Stromversorgungssystems gewährleistet.
Leistungsfähige PC-Tools, die die Programmierung, Einstellung, Debugging, Überwachung und andere Funktionen bereitstellen
- Überwachung des VFD-Status in Echtzeit.
- Umfassende Parameter-Einstellungsfunktion, die vom Benutzer leicht zu debuggen ist.
Alle Serien verfügen über einen eingebauten EMV-Filter (der Benutzer kann wählen)
- Der Benutzer kann den EMV-Filter durch das kurze Blatt auf dem Bild diskonnektieren, hauptsächlich in Situationen verwendet, in denen die Installation von RCD und der Leckstrom unter 30mA erforderlich sind.
Funktionsmodulare Konstruktion hat sowohl Vorteile europäischer Modelle als auch japanischer Modelle
- Einfach zu installieren wie bei japanischen Modellen, hat auch starke Funktionserweiterungen wie bei europäischen Modellen.
- Dual RS485-Schnittstelle, optionale A-, B- und RJ45-Schnittstelle
Modelle mit einer Leistung von 4 kW und mehr sind mit Gleichstromreaktor als Standardkonfiguration ausgestattet.
- Reduzieren Sie die Verzerrungsrate um 50%.
- Schützen Sie die Strahlbrücke.
- Erhöhen Sie den Leistungsfaktor der Eingangsseite.
- Erhöhung der Gesamtleistung und Wärmestabilität des VFD.
- Verhinderung der Wirkung von höheren Harmoniken der Eingangsseite auf das VFD, Verringerung der externen Übertragung und Strahlungsstörungen.
Profibus-Kommunikation
- Bequeme Kommunikation.
- Gute Anpassungsfähigkeit an die Umwelt.
- Unterstützung von fünf PPO-Datenkommunikationsformaten (PPO1 ~ PPO5).
Eingebettete leistungsstarke Logik- und Arithmetikmodule, Unterstützung von benutzerdefiniertem DIY für spezielle Funktionen
- Ein integriertes vereinfachtes PLC, Steuerungsterminals können angepasst werden, der Benutzer kann den Betriebsmodus nach seinen besonderen Anforderungen entwerfen.
Kann DI-Terminals Leckage und Quellmodus durch Funktionscode festlegen
- Der DI-Eingangs-Gemeinschaftsanschluss kann 0V oder 24V auswählen, der Fabrikstandardwert ist 0V, der Benutzer kann den Parameter P09 auswählen.21P09.21 = 0 bedeutet, dass der gemeinsame Anschluss 0V beträgt, P09.21 = 1 bedeutet, dass der gemeinsame Anschluss 24V beträgt.
Eingebettetes PID-Steuerungsmodul
- Erfahren Sie die Schließschleife Kontrolle von Temperatur, Druck, Durchfluss und andere Signale, erhöhen die Stabilität und Genauigkeit der Produktion.
Kann zwei verschiedene Motoren im Vektorsteuerungsmodus antreiben
- Kann zwei Sätze von Motorparameter speichern, und kann Flexibilität in der Situation, die nicht zwei Motoren gleichzeitig laufen müssen, um die Kosten zu sparen, die Platzbesetzung zu reduzieren.
Typische Anwendung

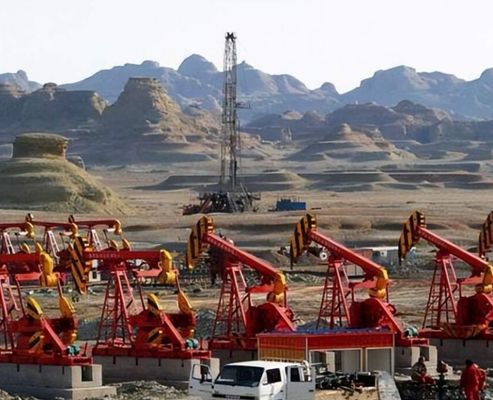

Ölfeldpumpeinheit
- Technischer Vorteil: Breiter Spannungsbereich, starke Anpassungsfähigkeit an raue Netze Niedriger Startstrom, reibungslose Geschwindigkeit, geringer Einfluss auf das Netz Eingebauter EMV-Filter, Standardkonfiguration Gleichspannungsreaktor, geringe Strahlung.

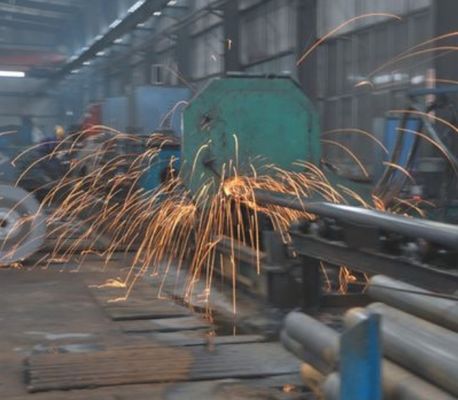

Kaltsäge für Stahlwerke
- Technischer Vorteil: hohe Überlastfähigkeit, hohe Reaktionsgeschwindigkeit. Anpassung an hohe Temperaturen und hohe Schutzanforderungen in Stahlwerkstätten. Unterstützung des Profibus DP-Netzwerks.

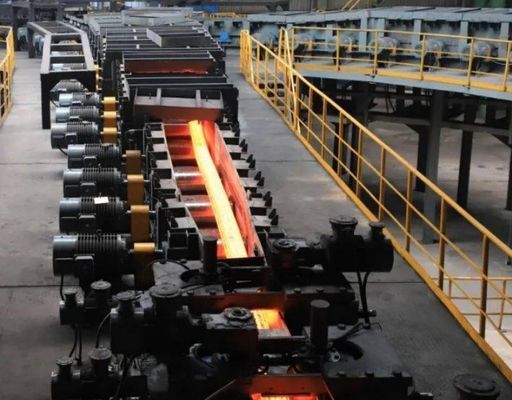

Rollen für Stahlwerke
- Technischer Vorteil: Anpassungsfähig zum wechselnden Beschleunigungs- und Verzögerungsbetrieb.Anpassung an hohe Temperaturen und hohe Schutzanforderungen in Stahlwerkstätten.
Technische Spezifikation für Variable Frequency Inverter
| Ein-/Ausgangsleistung | Eingangsspannung U | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| Eingabefrequenz | 50 Hz/60 Hz ± 5% | ||
| Maximale Versorgungsungleichgewicht | ≤ 3% | ||
| Ausgangsspannung | 0V ~ Uin | ||
| Ausgangsfrequenz | 0 Hz bis 300 Hz | ||
| Leistungsbereich | 0.4kW ~ 500kW | ||
| Leistung der Hauptsteuerung | Spannungskontrolle | V/F, OLVC (Open-Loop-Vektorkontrolle) | |
| Geschwindigkeit anpassen | 1Sie werden in der Regel mit einer hohen Temperatur ausgestattet sein. | ||
| Startdrehmoment | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| Drehmomentgenauigkeit | ≤ 5% (OLVC) | ||
| Drehmomentpuls | ≤ 2% (OLVC) | ||
| Genauigkeit bei gleichbleibender Betriebsgeschwindigkeit | ≤ 1% n0 (Nennzustand) | ||
| Entschließung | 0.01Hz (Zahlen), 0,1% × Max. Frequenz (Analog) | ||
| Drehmoment erhöhen | 0.1s ~ 3600min | ||
| Drehmoment erhöhen | 00,1% ~ 30,0% | ||
| Überlastung | Typ E, G: 150% Nennstrom, 1 Minute Typ P: 110% Nennstrom, 1 Minute | ||
| V/F | 4 Typen: V/F (Benutzer kann programmieren) und Rampe (2.0 Leistung, 1.7 Leistung, 1.2 Leistung) | ||
| Gleichspannbremsen | Injektionsfrequenz: 0,0% ~ 100,0% Max. Frequenz Injektionsstrom: 0,0% ~ 300,0% Nennstrom Injektionszeit: 0,00s ~ 60,00s | ||
| Dynamische Bremse | 22 kW und niedriger Modelle haben eine eingebaute Bremseinheit Bremsgeschwindigkeit: 0,0% ~ 100,0% Standarddynamische Gleichspannung der Bremse: 390V (220V Spannungsprodukte) 780V (380V Spannungsprodukte) 1125V (690V Spannungsprodukte) |
||
| Joggen | Joggenfrequenz: 0,00 Hz ~ maximale Frequenz Joggenbeschleunigungsrate: 0,1 s ~ 600,0 s Laufintervallzeit: 0,1 s ~ 600,0 s |
||
| Voreinstellungen | 16 voreingestellte Drehzahlen (von den Steuerungsterminals bestimmt) | ||
| Abweichend von | Beibehalten der Ausgangsspannung des Motors V/F, wenn sich die Eingangsspannung geändert hat | ||
| Spezielle Kontrollfunktion | Eingebettete PID | Einfach ein Schließschleifensteuerungssystem erstellen | |
| PMSM-Soft-Start-Grid-Tie-Funktion | Wenn die PMSM (permanent magnet synchronen Motor) an die Netzfrequenz treibt, wird der Schalter handeln, um die Stromversorgung aus dem Netz ohne Stromwirkung zu bekommen, und die VFD wird nicht mehr laufen | ||
| Weiterentwickelte Funktionsblöcke | 2 programmierbare Logiksteuerungsblöcke, 1 programmierbare Binär-Dezimalkonvertierungsblöcke, 2 programmierbare Vergleichsblöcke, 3 programmierbare arithmetische Blöcke, einfach fortschrittliche Funktionen zu entwickeln | ||
| Eingangs-/Ausgangsfunktion | Referenzquelle | Ziffer: Tastatur, Up/Down-Terminal, vorgegebene Geschwindigkeit, Puls, Kommunikation | |
| Analog: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V | |||
| Betriebsmodus | Tastatur, Steuerungsterminal, Kommunikation | ||
| Digitale Eingabeterminals | DI1 ~ DI7: 7-Wege programmierbare Endgeräte, pos. und nega. ist logisch optional, und DI6 kann als Impuls-Eingang, 0Hz ~ 60Hz eingestellt werden; DI7 kann als Hochfrequenz-Impuls-Eingang (1kHz ~ 50.0 kHz) oder PTC-Thermistor-Eingang | ||
| Digitale Ausgangsterminals | DO1 ~ DO2: 2 Wege programmierbare digitale Ausgangsterminals, Max. Ausgangsstrom: 50mA (jeweils), DO2 kann das Terminal zum Ausgangsimpuls (0,1kHz ~ 50,0kHz) und Ausgangs-PWM (10kHz) sein | ||
| Analog-Ausgangsterminal | AO1: programmierbares analogues Ausgangsgerät, 0V-10V, 0(4) mA ~ 20mA. | ||
| Relais-Ausgang | 2 programmierbare normale offene Relais, Kontaktdaten:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A | ||
| Kommunikation | Schnittstelle | RS485, RJ45 | |
| Protokoll | Modbus RTU | ||
| Umwelt | Höhenstand | 1000 m Nennstrom, 1000 m-3000 m, 1% Nennstromverringerung pro 100 m | |
| Betriebstemperatur | -20 °C bis +40 °C (Betrieb mit Ablösung bei 40 °C bis 55 °C) | ||
| Luftfeuchtigkeit | < 90% RH, keine Kondensation | ||
| Vibrationen | < 5,9 m/s2 (0,6 g) | ||
| Speichertemperatur | -40 °C bis +70 °C | ||
| Betriebsumwelt | Innerhalb, ohne direktes Sonnenlicht, nicht brennbar, ohne ätzende Gase und Flüssigkeiten, ohne Kontamination durch elektrisch leitendes Material | ||
| Fakultative Module | HV232, HVUSB, Profibus-Modul, Tastaturpalette, HV-Manager (PC-Tools), Dreiphasiges Spannungsdetektionsmodul | ||
| Schutzfunktion | Ausgangsmangel, Überstrom, Überlastung, Überspannung, Unterspannung, Phasenverlust, Überhitzung, externe Abfahrt usw. | ||
| Effizienz | 1.5 kW und weniger: ≥ 89% 2,2 kW ~ 22 kW: ≥ 93% 30 kW und mehr: ≥95% |
||
| Montageverfahren | Installation des Schranks, Durchstechplatte, Oberflächenmontage | ||
| Eintrittsschutz | IP20, IP21 (durch Hinzufügen einer optionalen Vorrichtung) | ||
| Kühlmethode | 220V/0.4kW(0.5hp) Modell ist natürliche Kühlung, andere sind gezwungen Luftkühlung | ||
