HV350 Allgemeiner Zweck 0,4 kW bis 500 kW Wechselfrequenzumrichter Motorantrieb Vektorfrequenzumrichter

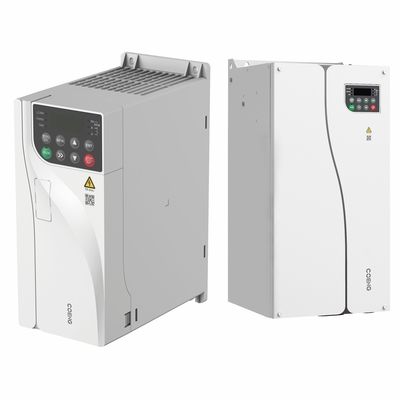

  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter

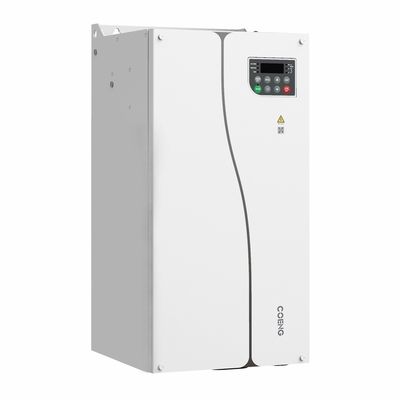

  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter

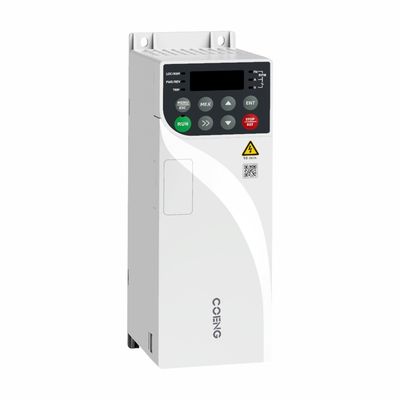

  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter

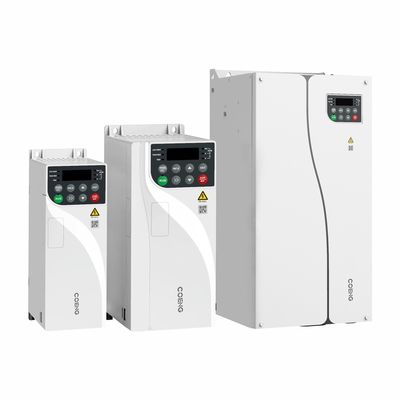

  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter

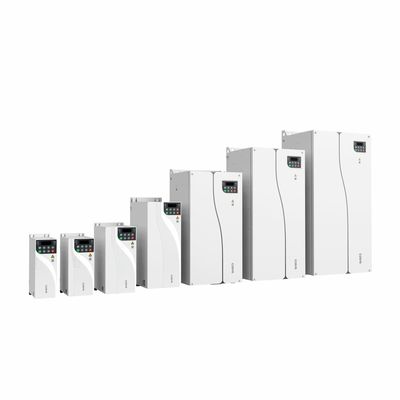

  • HV350 General Purpose 0.4kW To 500kW Variable Frequency Inverter Motor Drive Vector Frequency Inverter
Herkunftsort China
Markenname COENG
Zertifizierung CE
Modellnummer HV300
Min Bestellmenge 1
Verpackung Informationen Holzkiste
Lieferzeit Tage 10-30working
Zahlungsbedingungen L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit 20000SETS/YEAR

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Leistungsbereich 0.4kW bis 500kW Eingangsspannung Uin 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH
Eingabefrequenz 50 Hz/60 Hz ± 5% Kommunikationsoberfläche RS485, RJ45
Kommunikationsprotokoll MODBUS RTU Luftfeuchtigkeit < 90% RH, keine Kondensation
Operations-Temperatur -20°C~+40°C (Betrieb mit Abwärmung bei 40°C~55°C)
Hervorheben

Frequenzumrichter des Vektor-500kW

,

0.4 kW Vektorfrequenzumrichter

,

0.4 kW bis 500 kW Wechselfrequenzumrichter
Hinterlass eine Nachricht
Produkt-Beschreibung

HV300 Allzweck-Inverter mit variabler Frequenz von 0,4 kW bis 500 kW

WechselfrequenzumrichterBeschreibung des Produkts

Der Wechselrichter der HV350-Serie ist ein neu entwickelter Allzweck-Vektorwechselrichter.Über die Konstruktionsprinzipien von reichlich verfügbaren Softwarefunktionen, bessere Leistung und höhere Zuverlässigkeit, verfügt dieser Wechselrichter über ein kleineres Volumen mit verbesserter Erweiterbarkeit, mehr Kommunikationsfunktionen und einfacherem Betrieb.

WechselfrequenzumrichterProduktmerkmale

Intelligente IGBT-Modul-Wärmeschutzkonstruktion
  • Ein integriertes dynamisches Temperaturmodell für die Verbindung, das die IGBT-Verbindungstemperatur in Echtzeit überwacht.
  • Einzigartiger Kurzschluss und Schaltkreis durch Schutztechnologie, schützen Sie die Systemsicherheit.
  • Verzögerung des Überstromschutzes zurücksetzen, Überstrom unterdrücken

Anpassungsfähige IGBT-Antriebssteuerung
  • Zuverlässige selbstentwickelte IGBT-Modulstabilitätsdesignplattform.
  • in der Lage, die wichtigsten Parameter im IGBT-Offen-/Schließprozess zu ermitteln, um die Funktion und Leistung der IGBT-Antriebsplatine zu bewerten.
  • Fähig, die Angemessenheit der Konstruktion von IGBT-Modulen zu bewerten, um sicherzustellen, dass die Konstruktion des Stromversorgungssystems des Produkts sicher und zuverlässig ist und den stabilen Betrieb des Stromversorgungssystems gewährleistet.
HV350 Allgemeiner Zweck 0,4 kW bis 500 kW Wechselfrequenzumrichter Motorantrieb Vektorfrequenzumrichter 0
Leistungsfähige PC-Tools, die die Programmierung, Einstellung, Debugging, Überwachung und andere Funktionen bereitstellen
  • Überwachung des VFD-Status in Echtzeit.
  • Umfassende Parameter-Einstellungsfunktion, die vom Benutzer leicht zu debuggen ist.
Alle Serien verfügen über einen eingebauten EMV-Filter (der Benutzer kann wählen)
  • Der Benutzer kann den EMV-Filter durch das kurze Blatt auf dem Bild diskonnektieren, hauptsächlich in Situationen verwendet, in denen die Installation von RCD und der Leckstrom unter 30mA erforderlich sind.
HV350 Allgemeiner Zweck 0,4 kW bis 500 kW Wechselfrequenzumrichter Motorantrieb Vektorfrequenzumrichter 1
Funktionsmodulare Konstruktion hat sowohl Vorteile europäischer Modelle als auch japanischer Modelle
  • Einfach zu installieren wie bei japanischen Modellen, hat auch starke Funktionserweiterungen wie bei europäischen Modellen.
  • Dual RS485-Schnittstelle, optionale A-, B- und RJ45-Schnittstelle
HV350 Allgemeiner Zweck 0,4 kW bis 500 kW Wechselfrequenzumrichter Motorantrieb Vektorfrequenzumrichter 2
Modelle mit einer Leistung von 4 kW und mehr sind mit Gleichstromreaktor als Standardkonfiguration ausgestattet.
  • Reduzieren Sie die Verzerrungsrate um 50%.
  • Schützen Sie die Strahlbrücke.
  • Erhöhen Sie den Leistungsfaktor der Eingangsseite.
  • Erhöhung der Gesamtleistung und Wärmestabilität des VFD.
  • Verhinderung der Wirkung von höheren Harmoniken der Eingangsseite auf das VFD, Verringerung der externen Übertragung und Strahlungsstörungen.
Profibus-Kommunikation
  • Bequeme Kommunikation.
  • Gute Anpassungsfähigkeit an die Umwelt.
  • Unterstützung von fünf PPO-Datenkommunikationsformaten (PPO1 ~ PPO5).
Eingebettete leistungsstarke Logik- und Arithmetikmodule, Unterstützung von benutzerdefiniertem DIY für spezielle Funktionen
  • Ein integriertes vereinfachtes PLC, Steuerungsterminals können angepasst werden, der Benutzer kann den Betriebsmodus nach seinen besonderen Anforderungen entwerfen.
HV350 Allgemeiner Zweck 0,4 kW bis 500 kW Wechselfrequenzumrichter Motorantrieb Vektorfrequenzumrichter 3
Kann DI-Terminals Leckage und Quellmodus durch Funktionscode festlegen
  • Der DI-Eingangs-Gemeinschaftsanschluss kann 0V oder 24V auswählen, der Fabrikstandardwert ist 0V, der Benutzer kann den Parameter P09 auswählen.21P09.21 = 0 bedeutet, dass der gemeinsame Anschluss 0V beträgt, P09.21 = 1 bedeutet, dass der gemeinsame Anschluss 24V beträgt.
Eingebettetes PID-Steuerungsmodul
  • Erfahren Sie die Schließschleife Kontrolle von Temperatur, Druck, Durchfluss und andere Signale, erhöhen die Stabilität und Genauigkeit der Produktion.
Kann zwei verschiedene Motoren im Vektorsteuerungsmodus antreiben
  • Kann zwei Sätze von Motorparameter speichern, und kann Flexibilität in der Situation, die nicht zwei Motoren gleichzeitig laufen müssen, um die Kosten zu sparen, die Platzbesetzung zu reduzieren.

Typische Anwendung
Ölfeldpumpeinheit
  • Technischer Vorteil: Breiter Spannungsbereich, starke Anpassungsfähigkeit an raue Netze Niedriger Startstrom, reibungslose Geschwindigkeit, geringer Einfluss auf das Netz Eingebauter EMV-Filter, Standardkonfiguration Gleichspannungsreaktor, geringe Strahlung.

Kaltsäge für Stahlwerke
  • Technischer Vorteil: hohe Überlastfähigkeit, hohe Reaktionsgeschwindigkeit. Anpassung an hohe Temperaturen und hohe Schutzanforderungen in Stahlwerkstätten. Unterstützung des Profibus DP-Netzwerks.

Rollen für Stahlwerke
  • Technischer Vorteil: Anpassungsfähig zum wechselnden Beschleunigungs- und Verzögerungsbetrieb.Anpassung an hohe Temperaturen und hohe Schutzanforderungen in Stahlwerkstätten.


Technische Spezifikation für Variable Frequency Inverter

Ein-/Ausgangsleistung Eingangsspannung U 200V (-15%) ~ 240V (+10%) 1PH/3PH
380V (-15%) ~ 480V (+10%) 3PH 500V
500V (-15%) ~ 690V (+10%) 3PH
Eingabefrequenz 50 Hz/60 Hz ± 5%
Maximale Versorgungsungleichgewicht ≤ 3%
Ausgangsspannung 0V ~ Uin
Ausgangsfrequenz 0 Hz bis 300 Hz
Leistungsbereich 0.4kW ~ 500kW
Leistung der Hauptsteuerung Spannungskontrolle V/F, OLVC (Open-Loop-Vektorkontrolle)
Geschwindigkeit anpassen 1Sie werden in der Regel mit einer hohen Temperatur ausgestattet sein.
Startdrehmoment 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC)
Drehmomentgenauigkeit ≤ 5% (OLVC)
Drehmomentpuls ≤ 2% (OLVC)
Genauigkeit bei gleichbleibender Betriebsgeschwindigkeit ≤ 1% n0 (Nennzustand)
Entschließung 0.01Hz (Zahlen), 0,1% × Max. Frequenz (Analog)
Drehmoment erhöhen 0.1s ~ 3600min
Drehmoment erhöhen 00,1% ~ 30,0%
Überlastung Typ E, G: 150% Nennstrom, 1 Minute Typ P: 110% Nennstrom, 1 Minute
V/F 4 Typen: V/F (Benutzer kann programmieren) und Rampe (2.0 Leistung, 1.7 Leistung, 1.2 Leistung)
Gleichspannbremsen Injektionsfrequenz: 0,0% ~ 100,0% Max. Frequenz Injektionsstrom: 0,0% ~ 300,0% Nennstrom Injektionszeit: 0,00s ~ 60,00s
Dynamische Bremse 22 kW und niedriger Modelle haben eine eingebaute Bremseinheit Bremsgeschwindigkeit: 0,0% ~ 100,0%
Standarddynamische Gleichspannung der Bremse: 390V (220V Spannungsprodukte) 780V (380V Spannungsprodukte)
1125V (690V Spannungsprodukte)
Joggen Joggenfrequenz: 0,00 Hz ~ maximale Frequenz Joggenbeschleunigungsrate: 0,1 s ~ 600,0 s
Laufintervallzeit: 0,1 s ~ 600,0 s
Voreinstellungen 16 voreingestellte Drehzahlen (von den Steuerungsterminals bestimmt)
Abweichend Beibehalten der Ausgangsspannung des Motors V/F, wenn sich die Eingangsspannung geändert hat
Spezielle Kontrollfunktion Eingebettete PID Einfach ein Schließschleifensteuerungssystem aufbauen
PMSM-Soft-Start-Grid-Tie-Funktion Wenn die PMSM (permanent magnet synchronen Motor) an die Netzfrequenz treibt, wird der Schalter handeln, um die Stromversorgung aus dem Netz ohne Stromwirkung zu bekommen, und die VFD wird nicht mehr laufen
Weiterentwickelte Funktionsblöcke 2 programmierbare Logiksteuerungsblöcke, 1 programmierbare Binär-Dezimalkonvertierungsblöcke, 2 programmierbare Vergleichsblöcke, 3 programmierbare arithmetische Blöcke, einfach fortschrittliche Funktionen zu entwickeln
Eingangs-/Ausgangsfunktion Referenzquelle Ziffer: Tastatur, Up/Down-Terminal, vorgegebene Geschwindigkeit, Puls, Kommunikation
Analog: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V
Betriebsmodus Tastatur, Steuerungsterminal, Kommunikation
Digitale Eingangstermine DI1 ~ DI7: 7-Wege programmierbare Endgeräte, pos. und nega. ist logisch optional, und DI6 kann als Impuls-Eingang, 0Hz ~ 60Hz eingestellt werden; DI7 kann als Hochfrequenz-Impuls-Eingang (1kHz ~ 50.0 kHz) oder PTC-Thermistor-Eingang
Digitale Ausgangsterminals DO1 ~ DO2: 2 Wege programmierbare digitale Ausgangsterminals, Max. Ausgangsstrom: 50mA (jeweils), DO2 kann das Terminal zum Ausgangsimpuls (0,1kHz ~ 50,0kHz) und Ausgangs-PWM (10kHz) sein
Analog-Ausgangsterminal AO1: programmierbares analogues Ausgangsgerät, 0V-10V, 0(4) mA ~ 20mA.
Relais-Ausgang 2 programmierbare normale offene Relais, Kontaktdaten:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A
Kommunikation Schnittstelle RS485, RJ45
Protokoll Modbus RTU
Umwelt Höhenstand 1000 m Nennstrom, 1000 m-3000 m, 1% Nennstromverringerung pro 100 m
Betriebstemperatur -20 °C bis +40 °C (Betrieb mit Ablösung bei 40 °C bis 55 °C)
Luftfeuchtigkeit < 90% RH, keine Kondensation
Vibrationen < 5,9 m/s2 (0,6 g)
Speichertemperatur -40 °C bis +70 °C
Betriebsumwelt Innerhalb, ohne direktes Sonnenlicht, nicht brennbar, ohne ätzende Gase und Flüssigkeiten, ohne Kontamination durch elektrisch leitendes Material
Fakultative Module HV232, HVUSB, Profibus-Modul, Tastaturpalette, HV-Manager (PC-Tools), Dreiphasiges Spannungsdetektionsmodul
Schutzfunktion Ausgangsmangel, Überstrom, Überlastung, Überspannung, Unterspannung, Phasenverlust, Überhitzung, externe Abfahrt usw.
Effizienz 1.5 kW und weniger: ≥ 89% 2,2 kW ~ 22 kW: ≥ 93%
30 kW und mehr: ≥95%
Montageverfahren Installation des Schranks, Durchstechplatte, Oberflächenmontage
Eintrittsschutz IP20, IP21 (durch Hinzufügen einer optionalen Vorrichtung)
Kühlmethode 220V/0.4kW(0.5hp) Modell ist natürliche Kühlung, andere sind gezwungen Luftkühlung
