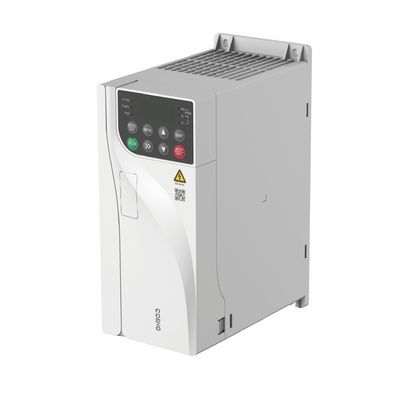

HV350 Allzweck VFD Vektorfrequenzumrichter Variable Frequenzumrichter zur Steuerung des asynchronen Motorantriebs
| Herkunftsort | China |
|---|---|
| Markenname | COENG |
| Zertifizierung | CE |
| Modellnummer | HV350 |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Karton, Sperrholzkiste |
| Lieferzeit | 10-30 Arbeitstage |
| Zahlungsbedingungen | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 20000SETS/YEAR |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Eingangsspannung | Eintrittsspannung: 380V (-15%) bis 480V (+10%) Phase: Dreiphasig | Frequenz der Eingangsleistung | 50 Hz/60 Hz ± 5% |
|---|---|---|---|
| Ausgangsspannung | 0V~Eingangsspannung | Ausgangsfrequenz | 0 ¢ 600 Hz |
| Typ des Hauptsteuermotors | Asynchrone Motoren | Drehzahlbereich der Hauptsteuerung | 1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
| Hauptsteuerungsmodus | V/F, OLVC ((Open-loop Vector Control), CLVC ((Closed-loop Vector Control) ist ein System, welches fü | ||
| Hervorheben | VFD-Vektor-Frequenzumrichter,Vektorfrequenzumrichter Variable,Variabler Frequenzwandler für Motor |
||
Produkt-Beschreibung
HV350 Allzweck-VFD-Vektor-Frequenzumrichter mit variablem Frequenzumrichter für die Antriebssteuerung von Asynchronmotoren
Produktbeschreibung des VFD-Vektor-Frequenzumrichters für allgemeine Zwecke
Der Wechselrichter der HV350-Serie ist ein neu entwickelter Vektorwechselrichter für allgemeine Zwecke. Er verwendet eine fortschrittliche Open-Loop- und Closed-Loop-Vektorsteuerungstechnologie und unterstützt die Steuerung des asynchronen Motorantriebs. Basierend auf den Designprinzipien zahlreicher Softwarefunktionen, besserer Leistung und höherer Zuverlässigkeit zeichnet sich dieser Wechselrichter durch kleineres Volumen mit verbesserter Erweiterbarkeit, mehr Kommunikationsfunktionen und einfacherer Bedienung aus.
Produktmerkmale des VFD-Vektor-Frequenzumrichters für allgemeine Zwecke
Hohe Zuverlässigkeit
Innovativer unabhängiger Luftkanal
- Das innovative Design trennt die empfindlichen Geräte vom Luftkanal und verbessert so die Anpassungsfähigkeit des Wechselrichters an unterschiedliche Umgebungen erheblich.
- Der Luftkanal kann den Wechselrichter vor Staub und Schmutz schützen, um Kurzschlüsse, Komponentenschäden usw. zu vermeiden.
Fortschrittliches thermisches Designkonzept und professionelle thermische Simulationsanalyse
- Einsatz effizienter und präziser thermischer Simulationssoftware zur Gewährleistung der thermischen Zuverlässigkeit des Wechselrichters
- Einsatz modernster thermischer Test- und Validierungstechnologie sowie -ausrüstung zur Überprüfung der theoretischen Ergebnisse des thermischen Designs
Strenge Temperaturanstiegstests
- Strenges Volllast- und Überlasttestverfahren und strenge Akzeptanzkriterien für den Temperaturanstieg wichtiger Komponenten unterstützen den zuverlässigen Langzeitbetrieb des Wechselrichters unter extremen Lastbedingungen.
- Alle Produkte durchlaufen vor der Auslieferung einen Alterungstest bei hohen Temperaturen, um sicherzustellen, dass alle Komponenten des Produkts normal funktionieren.
Automatisches Sprühverfahren für drei Farbschichten
- Je nach Leiterplatte können unterschiedliche Sprühstrategien angewendet werden, wodurch die Gleichmäßigkeit des Sprühens der Leiterplatte und die Konsistenz derselben Produktcharge effektiv sichergestellt werden.
Hohe Anpassungsfähigkeit
Großer Spannungsbereich
- Nennspannung: Dreiphasig 380 V ~ 480 V
- Eingangsfrequenz: (50 Hz/60 Hz) ±5 %
- Zulässiger Spannungsschwankungsbereich: -15 % Vac ~ +10 % Vac
Geringe externe Störungen
- Der eingebaute C3-Filter kann die während des Betriebs des Wechselrichters entstehenden hochfrequenten Oberwellen wirksam unterdrücken und erfüllt die Anforderungen der EU-Norm EN61800-3.
- Das einfache und benutzerfreundliche EMV-Erdungsdesign reduziert wirksam Erdleckströme.
- Systemzertifizierung
- CE-Zertifizierung der Europäischen Union
Strukturiertes Design
- Buchförmiges Design mit 40 % geringerem Volumen als herkömmliche Modelle
- Unterstützt die nebeneinanderliegende Installation mehrerer Wechselrichter
Außergewöhnliche Darbietung
Umfassende Motorantriebstechnologie
- Unterstützung der Antriebsregelung von Drehstrom-Asynchronmotoren
- Unterstützt V/f-Steuerung, offene Vektorregelung und geschlossene Vektorregelung
- Unterstützt die Drehzahl- und Drehmomentregelung
- Unterstützt die Geschwindigkeitsverfolgungsfunktion und reduziert den Aufprallstrom
Präzise Motor-Autotuning-Funktion
- Unterstützt die genaue automatische Abstimmung der Motorparameter für komfortablen Betrieb und Debugging, höhere Regelpräzision und schnellere Reaktionsgeschwindigkeit.
- Umfassende Motor-Autotuning-Funktionen, einschließlich dynamischem, statischem und statisch+dynamischem Autotuning
- Umfassende Motorsteuerungsmodi
- V/F-Steuermodus
- Offener Vektorregelungsmodus (OLVC)
- Geschlossener Vektorregelungsmodus (CLVC)
Großes Anlaufdrehmoment
- Offene Vektorregelung (OLVC): 150 % bei 0,5 Hz
- Vektorregelung mit geschlossenem Regelkreis (CLVC): 200 % bei 0 Hz
Hohe Überlastfähigkeit
- Lichtüberlastfähigkeit: 110 % des Nennlichtlaststroms für 60 Sekunden, 150 % des Nennlichtlaststroms für 10 Sekunden
- Hohe Überlastfähigkeit: 150 % des Nenn-Hochlaststroms für 60 Sekunden, 180 % des Nenn-Hochlaststroms für 10 Sekunden
Vielfältige Funktionen
Tastenfeld
- Für Standardwechselrichter sind interne LED-Tastaturen verfügbar und externe Tastaturen werden nicht unterstützt.
- Externe LED-Tastatur kann optional hinzugefügt werden.
- Sowohl die Standard- als auch die optionalen Tastaturen unterstützen die Parameterfehlerbehebung, die Überwachung des Betriebszustands, die Start-/Stopp-Steuerung, das Kopieren von Parametern usw.
Verschiedene Erweiterungsfunktionen
- Optionale Erweiterungskommunikationskarten unterstützen Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP und andere Bus
- Kommunikation (SLOT1-Erweiterungskartensteckplatz).
- Optionale Encoder-Erweiterungskarten (SLOT2-Erweiterungskartensteckplatz)
- Optionale IO-Terminal-Erweiterungskarten (SLOT1-Erweiterungskartensteckplatz, Einzelheiten finden Sie unter „Optionales Zubehör“)
Zuverlässige Bremsfunktion
- Der Wechselrichter unterstützt Gleichstrombremsung.
- Modelle mit 22 kW und weniger sind standardmäßig mit einer integrierten Bremseinheit ausgestattet, während Modelle mit 30 kW bis 132 kW über eine optionale Bremseinheit verfügen.
- Durch das Hinzufügen eines Bremswiderstands wird die Bremsleistung verbessert, während gleichzeitig Platz für die elektrische Installation gespart und die Stromkosten für den Benutzer gesenkt werden.
Unterstützung verschiedener Funktionen
- Unterstützt V/F Unterstützt V/F-Halbtrennungs- und Volltrennungsmodi
- Unterstützende Prozess-PID-Regelung, die bei konstanter Temperaturregelung, konstanter Druckregelung und Spannungsregelung eingesetzt werden kann
- Unterstützt die Positionssperre, um eine Sperrung der Motor-Nulldrehzahlposition im CLVC-Modus zu erreichen
- Unterstützende Taumelfunktion, die in der Faser- und Textilindustrie eingesetzt werden kann
- Unterstützt zufällige PWM-Tiefe zur Reduzierung des Motorgeräuschs
- Unterstützt den Encoder-Redundanzbetriebsmodus, um das System automatisch auf OLVC umzuschalten
- Betrieb bei defektem Encoder
Unterstützende Hintergrundsoftware für schnelles Debuggen
- Unterstützt Funktionen wie Monitoring und Parameterbearbeitung
- Unterstützung von Ereignisprotokollen und Fehleraufzeichnungen
Allzweck-VFD-Vektor-Frequenzumrichterprodukt Technische Spezifikation
|
Technische Daten |
|||
|
Projekte |
Spezifikationsbeschreibung und technische Daten |
|
|
|
Leistungsaufnahme/ |
Eingangsspannung |
Eingangsspannung: 380 V (-15 %) bis 480 V (+10 %) Phase: Dreiphasig |
|
|
Eingangsleistungsfrequenz |
50 Hz/60 Hz ±5 % |
|
|
|
Ungleichgewicht der Eingangsspannung |
≤ 3 % |
|
|
|
Ausgangsspannung |
OV-Eingangsspannung |
|
|
|
Ausgangsfrequenz |
0~600Hz |
|
|
|
Motorentyp |
Asynchronmotor |
|
|
|
Leistung der Master-Steuerung |
Steuerungsmodus |
V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Closed-Loop-Vektorsteuerung) |
|
|
Geschwindigkeitsbereich |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
Anlaufdrehmoment |
OLVC: 150 % (0,5 Hz), CLVC: 200 % (Ohm) |
|
|
|
Drehmomentpräzision |
≤±5 %, im Vektorregelungsmodus |
|
|
|
Drehmomentwelligkeit |
≤±5 %, im Vektorregelungsmodus |
|
|
|
Geschwindigkeitsstabilität |
OLVC: 0,2 %; CLVC: 0,1 % |
|
|
|
Drehmomentverhalten |
≤5 ms, im Vektorsteuerungsmodus |
|
|
|
Beschleunigungs-/Verzögerungszeit |
0,0 s bis 3200,0 s; 0,0 min bis 3200,0 min |
|
|
|
Drehmomentsteigerung |
0,0 % bis 30,0 % |
|
|
|
Überlastbarkeit |
G-Modell: 150 % 1 Min./5 Min.; 180 % 10 s/5 Min.; P-Modell: 110 % 1 Min./5 Min.; 150 % 10 s/5 Min. |
|
|
|
V/F-Kurve |
Geradliniger Typ, Mehrpunkttyp, V/F-Halbtrennungsmodus, V/F-Volltrennungsmodus |
|
|
|
Eingangsfrequenzauflösung |
Digitale Einstellung: 0,01 Hz, Analoge Einstellung: 0,01 Hz |
|
|
|
Beschleunigungs-/Verzögerungskurve |
Gerade und S-Kurve |
|
|
|
Hauptfunktionen |
Einfache SPS, Mehrgeschwindigkeitsregelung |
16 Geschwindigkeitssegmente werden über Steuerterminals unterstützt |
|
|
Automatische Spannungsregelung (AVR) |
Hält die Ausgangsspannung automatisch konstant, wenn die Netzspannung innerhalb eines bestimmten Bereichs schwankt |
|
|
|
Feste Längensteuerung |
Feste Längensteuerung |
|
|
|
Eingebauter PID |
Bildet problemlos ein geschlossenes Regelsystem |
|
|
|
Mehrmotorenschaltung |
Umschaltung zwischen zwei Motorparametergruppen zur Ansteuerung der beiden Motoren |
|
|
|
Virtuelle E/A |
Acht Gruppen virtueller DI/DOs ermöglichen eine einfache Logiksteuerung |
|
|
|
Überspannungs-/Überstrom-Blockierkontrolle |
Automatische Strom- und Spannungsbegrenzung während des Betriebs verhindert ein Auslösen des Wechselrichters aufgrund von häufigem Überstrom oder Überspannung |
|
|
|
Neustart nach Stromausfall |
Nach einem Stromausfall und einer Wiederherstellung wartet der Wechselrichter eine bestimmte Zeit, bevor er automatisch in den |
|
|
|
Schnelle Strombegrenzung |
Verhindert häufige Überstromfehler im Wechselrichter |
|
|
|
Frequenzeinstellungsmethode |
Tastatur; Terminal AUF/AB; Mehrfachreferenz; Impulsreferenz; Kommunikation |
|
|
|
Leistungsaufnahme/-abgabe |
Analoge Eingangsanschlüsse |
AI1; AI2: 0V~10V/ 0 (4)mA~20mA |
|
|
Digitale Eingangsklemmen |
DI1-DI5, 5 programmierbare digitale Eingangsklemmen mit Opto-Isolation, kompatibel mit beiden |
|
|
|
Digitale Ausgangsklemmen |
Open-Collector-Ausgang; Ausgangsspannungsbereich: 0 V – 24 V; Strombelastbarkeit: 50 mA. |
|
|
|
Analoge Ausgangsklemmen |
1-Kanal 0V ~ 10V/0(4)mA ~ 20mA |
|
|
|
Relaisausgang |
1-Kanal Form C Kontakt, NO+NC |
|
|
|
Kommunikation |
Kommunikationsprotokolle |
Modbus RTU (Standardkonfiguration); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (optionale Konfiguration) |
|
|
Umgebungs |
Höhe |
≤1000m: keine Leistungsreduzierung erforderlich |
|
|
Umgebungstemperatur |
-25℃～+40℃ (Betrieb mit zulässiger Leistungsreduzierung zwischen 40 und 55) |
|
|
|
Feuchtigkeit |
15 % ~ 95 %, keine Kondensation |
|
|
|
Vibration |
3M3, IEC60721-3-3 |
|
|
|
Lagertemperatur |
−40°C bis +70°C |
|
|
|
Aufstellungsort |
Innenbereich, ohne direkte Sonneneinstrahlung, frei von brennbaren, ätzenden Gasen, Flüssigkeiten und leitfähigen |
|
|
|
Optionales Zubehör |
Encoderkarte, Kommunikations-Erweiterungskarte, IO-Erweiterungskarte |
|
|
|
Schutz |
Schutz gegen Kurzschluss, Überstrom, Überlast, Überspannung, Unterspannung, Phasenausfall, |
|
|
|
Installationsmethode |
In einem Schrank installiert |
|
|
|
Schutzart |
IP20 |
|
|
|
Kühlungsmethode |
Luftkühlung |
|
|
Allzweck-VFD-Vektor-FrequenzumrichterproduktProduktanwendung
Textilien, Papierherstellung, Objekthebetechnik, Kunststoffe, Metallprodukte, Druck und Verpackung, Baumaterialien, Maschinenbau und automatische Produktionsanlagen.
|
HV350 Produktauswahl Nennspannung: dreiphasig 380 V Wechselstrom (geeignet für Betriebsspannungsbereich von 323 V bis 528 V) |
|||||
|
Modell |
Schwere Ladung |
Leichte Ladung |
Rahmentyp |
||
|
Nennleistung (kW) |
Nennausgangsstrom |
Nennleistung |
Nennausgangsstrom |
||
|
HV350-4T0,75G/1,5PB |
0,75 |
2.5 |
1.5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2,2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5,5PB |
4 |
9,5 |
5.5 |
13 |
FB |
|
HV350-4T5,5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18,5 |
38 |
FD |
|
HV350-4T18G/22PB |
18,5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
|
