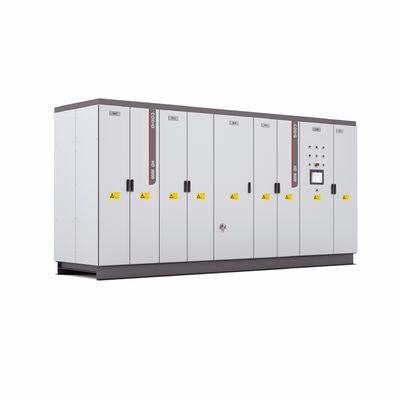

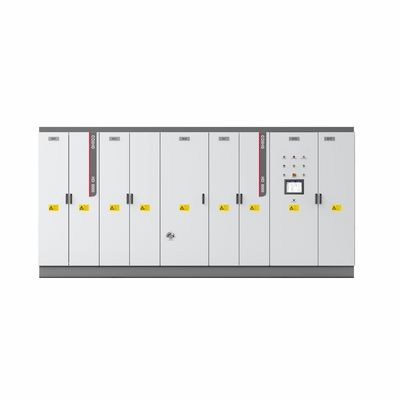

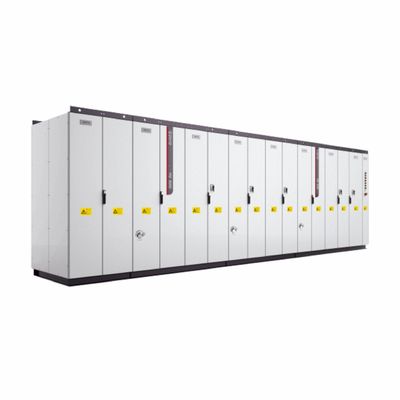

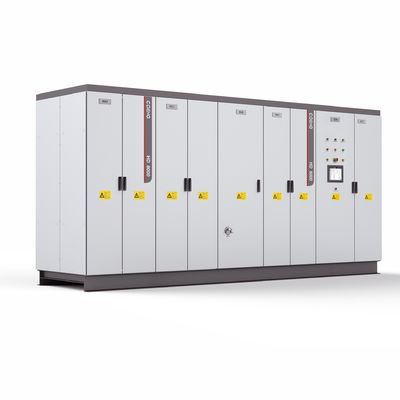

HD8000 Mittelspannungstechnik VFD-System Hochleistungs-Vfds

  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
Herkunftsort China
Markenname COENG
Zertifizierung CE
Modellnummer HD8000
Min Bestellmenge 1
Verpackung Informationen Holzgehäuse
Lieferzeit Tage 10-30working
Zahlungsbedingungen L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit 20000SETS/YEAR

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung der Netzseite 2: 1900V 3: 3300V 6: 6600V A: 10kV Nennspannung der Motorseite 3: 3300V 6: 6600V A: 10kV
Macht 10: 10MVA Berichtigungsmethode P: PWM D: Dioden-Grundrichtigung
Gemeinsame Bus-Rektifizierungsmethode Blank: einmalige Berichtigung 2: doppelte Berichtigung übliche Bus-Wechselrichtermethode Leerstand: Einzel D: Doppelumrichter T: Dreifachumrichter
Hervorheben

HD8000 VFD-System

,

Vfds

,

Mittelspannung VFD-System
Hinterlass eine Nachricht
Produkt-Beschreibung

HD8000 Mittelspannungstechnik VFD-System Hochleistungs-VFD-System Wechselfrequenzantrieb Umrichter

HD8000 Mittelspannungstechnik VFD-System Hochleistungs-VFD-System Wechselfrequenzantrieb Umrichter



Produkteinführung

Die VFD der Serie HD8000 ist ein Hochleistungsantriebssystem, das einen AC-DC-AC-Umrichter und eine DC-AC-Gemeinschafts-DC-Bus-Mehrachs-Motorantriebseinheit umfasst.Die maximale Leistung kann 30 MVA für eine einzelne Maschine und 60 MVA für den parallelen Betrieb erreichenDie Modul-Hardware und die Ingenieursoftware
Das Konzept ermöglicht es, unter verschiedenen komplexen Bedingungen zu arbeiten.
Die VFD der HD8000-Serie verwendet Presspack IGCT und Diode sowie Flüssigkeitskühlmethode, die gesamte Maschine entspricht dem Schutzniveau IP54 und verfügt über eine hohe Umweltanpassungsfähigkeit, hohe Zuverlässigkeit,ausgezeichnete Wärmeableitung und geringer Volumen, gibt es zwei- und vier-Quadranten-Rektifizierungslösungen.
  • Eigenschaften:Ein-/Mehrschwellenantrieb, IP54-Schutz, Zwei-/Vier-Quadranten
  • Entwurf:Moduläres Design
  • Berichtigung:Multipuls-Basiskorrektion, intelligente Korrektion und PWM-Korrektion
  • Spannungsrate:Bei der Verwendung von Elektrofahrzeugen mit einem elektrischen Antrieb
  • Höchstleistung:30MVA (einfach) 60MVA (parallel)
  • Kompatibler Motor:Asynchrone Induktionsmotor, Permanentmagnet synchrone Motor, Elektrisch erregt synchrone Motor
  • Kontrollmethode:V/F, Vektorsteuerung in enger Schleife mit Sensor, Vektorsteuerung in offener Schleife ohne Sensor
  • Kühlung:Wasserkühlung
Anwendung des Produkts
  • Metallurgische Technik
  • Öl- und Gasverkehr
  • Prüfplattform
  • Erneuerbare Energien
  • Eisenbahnverkehr
  • Bergbau und Heben
  • Marine Ausrüstung
  • LNG
  • Stromquelle
  • Energiespeicherung
Technische Spezifikation
HD8000 technische Spezifikationen
HD8000 3306 3308 3310 3312 2624 AA30 6640 AA60
R Grundlegende Ectifizierung Eingangsspannung 3300V 1900 V 10 kV mit einer Leistung von 600 V 10 kV
Eingangsfrequenz 45 Hz bis 66 Hz
Überlastung 110% @ Nennstrom, 120% @ Nennstrom 60s
EffiWissenschaft ≥99%
Leistungsfaktor ≥ 0,95 (Nennstrom, mit einem Wechselstrom-Eingangsreaktor von 2% ausgestattet)
Schutz Überlastschutz, Überhitzungsschutz, Kurzschlussschutz, Fehlervorbeurteilung usw.
RecPWM
Veröffentlichung		 Eingangsfrequenz 45 Hz bis 66 Hz
Überlastung 110% @ Nennstrom, 120% @ Nennstrom 60s
EffiWissenschaft ≥ 98,5%
Leistungsfaktor Einstellbar (Standard 1)
Schutz Überlastschutz, Überhitzungsschutz, Kurzschlussschutz, Fehlervorbeurteilung usw.
Inverter Ausgangsspannung 3300V mit einer Leistung von 600 V 10 kV mit einer Leistung von 600 V 10 kV
Maximale Ausgangsfrequenz

110 Hz
Geschwindigkeitsstabile Genauigkeit Einheitliche Zinssätze: 0,01%. Einheitliche Zinssätze: 0,01%.
Geschwindigkeitsimpuls OLVC: 0,2%, CLVC: 0,1% OLVC: 0,4%, CLVC: 0,2%
Startdrehmoment Einheitliche Anlageinvestitionen Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt.
Drehmomentregelung V/F: Ja, OLVC: Ja, CLVC: Ja V/F: Ja, OLVC: Ja, CLVC: Ja
Drehmomentgenauigkeit OLVC: 5%, CLVC: 2% OLVC: 5%, CLVC: 2%
Drehmomentreaktionszeit OLVC: 5 ms, CLVC: 5 ms OLVC: 5 ms, CLVC: 5 ms
Rotationsreaktionszeit OLVC: 100 ms, CLVC: 100 ms OLVC: 150 ms, CLVC: 150 ms
Dynamisches Abfalläquivalent OLVC: 0,5%*s, CLVC: 0,25%*s OLVC: 1%*, CLVC: 0,5%*
Überlastung 110%@Nennstrom, 120%@Nennstrom 60s
Umwelt Temperatur Einlasstemperatur ≤ 40
Höhenstand ≤ 4000m (2000m~4000m abgeschafft)
Mechanische Daten Schutz von geistigem Eigentum IP54
Kühlung Wasserkühlung
Korrosionsschutz C4-M
Auswahltabelle der Serie HD8000
Modul Netzspannung Motorspannung Macht Bewertet Maximal f Größe (W*D*H) (mm) Anmerkung
HD8000-3306 3300V 3300V 6MVA 1050A 110 Hz 4600*1300*2200 Ein Wasserkühlschrank
HD8000-3308 8MVA 1400A
HD8000-3310 10MVA 1750A
HD8000-3312 12MVA 2100A
HD8000-2624 1900 V mit einer Leistung von 600 V 24 MVA 2100A 7800*1300*2200
HD8000-AA30 10 kV 10 kV 30 MVA 1750A 10600*1300*2200
HD8000-6640 mit einer Leistung von 600 V mit einer Leistung von 600 V 40 MVA 3500A 15600*1300*2200
HD8000-AA60 10 kV 10 kV 60 MVA 3500A 21200*1600*2200

Eigenschaften des Produkts
Konzept der Konstruktion
Eigenschaften
• IP54-Schutz, so dass das System eine sehr starke Anpassungsfähigkeit an die Umwelt aufweist
· Redundante Konstruktion von Schlüsselkomponenten zur Verringerung der Wahrscheinlichkeit von Ausfallzeiten des Systems
• Fortgeschrittene IGCT und Thyristor, die eine hohe Zuverlässigkeit des Antriebssystems ermöglichen
· Ein doppeltes Presspaket, eine hervorragende Wärmeablösung, was das System mit einer sehr hohen Leistungsdichte macht
· Erstklassige Schutzfehleranlage
• Ein leistungsfähiges Überwachungssystem zur Bereitstellung vollständiger Daten für Kunden
· Zahlreiche Zubehörteile
Schutz
· IGCT-Vorurteil + Brückenkreislaufarm durch Schutztechnologie
· Echtzeit-Erkennung des sofortigen Wertes des Wechselstromanschlusses, der eine Abschaltung mit hohem Strom verbietet
Ausgezeichnete Kontrolle
• Doppel-Vier-Quadranten-Betrieb für elektrische und Bremsenergie-Feedback
· Schnelle dynamische Drehmomentantwort zur Erfüllung der Anforderungen des Systems an die Unterdrückung mechanischer Resonanz
· Der Motor wird synchron in Sektionen moduliert, um den hohen Leistungsanforderungen von Stahlwalzungen, Heben usw. gerecht zu werden.
· An verschiedene Motoren angepasst (Induktionsmotoren, Permanentmagnet-Synchronmotoren, elektrisch erreichte Synchronmotoren usw.)
Überlastkurve
· 110%@Nennstrom, 120%@Nennstrom 60s

Ingenieurgestaltung
Modularisierte Konstruktion
· Intelligentes Fehlerdiagnosesystem, schnelle Positionierung
Modularisierte Konstruktion der wichtigsten Komponenten, hohe Konsistenz und hohe Zuverlässigkeit
· Bequeme Wartung
Intensive seismische Planung
· IEC 60721 3M5 mechanische Bedingungen-stabiler Betrieb
· Eine präzise mechanische Konstruktion sorgt für eine hohe Erdbebenbeständigkeit
Anpassbares Kommunikationsprotokoll
· es unterstützt das etablierte Kommunikationsprotokoll, das eine nahtlose Verbindung mit der PLC ermöglicht und für den Austausch und die Wartung bequemer ist
· Unterstützt Feldbus: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industrie Ethercat, Profinet IO, EtherNet/IP, Modbus TCP

Zuverlässigkeitsgarantie für HD8000
Standardisierte Produktion und Fabrikprüfungen
· Der Prüfprozess wird automatisch gesteuert und der gesamte Prozess ist nachvollziehbar
· Alle Produkte bestehen vor dem Versand den Alterungstest mit 100% V und 100% Pn
· Perfektes Managementsystem für die MES zur Gewährleistung der Produktionseffizienz
· Die branchenführende Prüfplattform kann die Produktqualität gewährleisten, da sie den unterschiedlichen Spannungsniveaus und den unterschiedlichen Ausrichtungsmodus des Antriebs-Fulllast-Tests entsprechen kann

Schnelle Fehlerbehebungssoftware von HD8000
· Schnelle Debugging-Software ist über Glasfaser mit dem PC verbunden.Herunterladen von Fehlerdaten und Analyse von WellenformenDie Software unterstützt serielle oder Ethernet-Kommunikation, so dass die Software die VFD durch serielle Kommunikation aufrechterhalten kann,oder die VFD im zentralen Kontrollraum über Ethernet aufrechterhalten.
