HV510 Variable Frequency Drive Vektorumrichter VFD Vektorfrequenzumrichter
| Herkunftsort | China |
|---|---|
| Markenname | COENG |
| Zertifizierung | EC |
| Modellnummer | HV510 |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Karton, Sperrholzkiste |
| Lieferzeit | Tage 10-30working |
| Zahlungsbedingungen | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 20000/Set |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Eingangsspannung | 380V (-15%) - 480V (+ 10%), dreiphasig | Frequenz der Eingangsleistung | (50 Hz/60 Hz) ± 5% |
|---|---|---|---|
| Ungleichgewicht der Eingangsspannung | ≤3% | Ausgangsspannung | 0V-Eingangsspannung |
| Ausgangsfrequenz | 0 Hz bis 1500 Hz | Schutznummer | IP20 |
| Kühlmethode | Luftkühlung | Luftfeuchtigkeit | 15%-95%, keine Kondensation |
| Hervorheben | HV510 Wechselfrequenzantrieb,Vektorumwälzer,VFD-Vektor-Frequenzumsetzer |
||
Produkt-Beschreibung

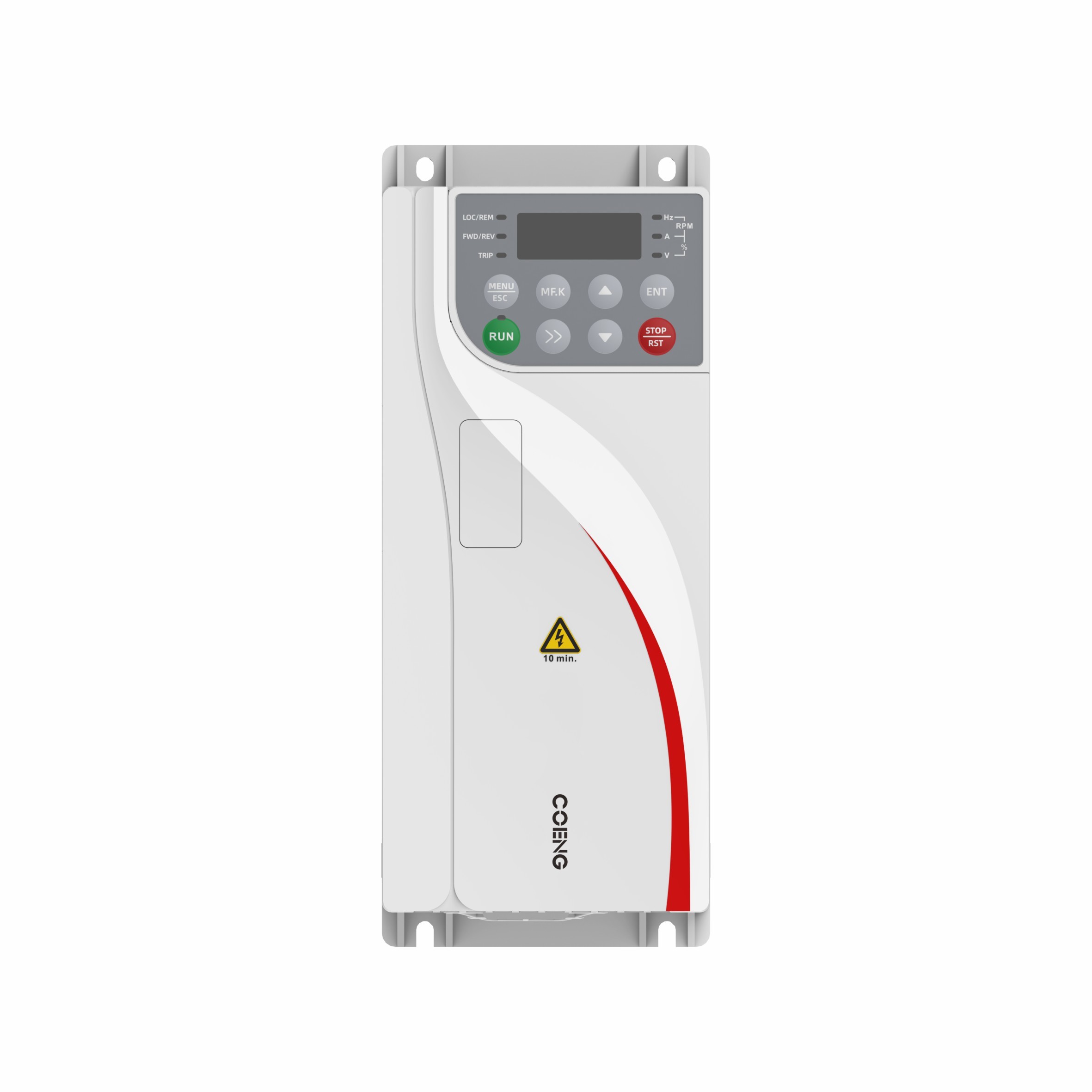

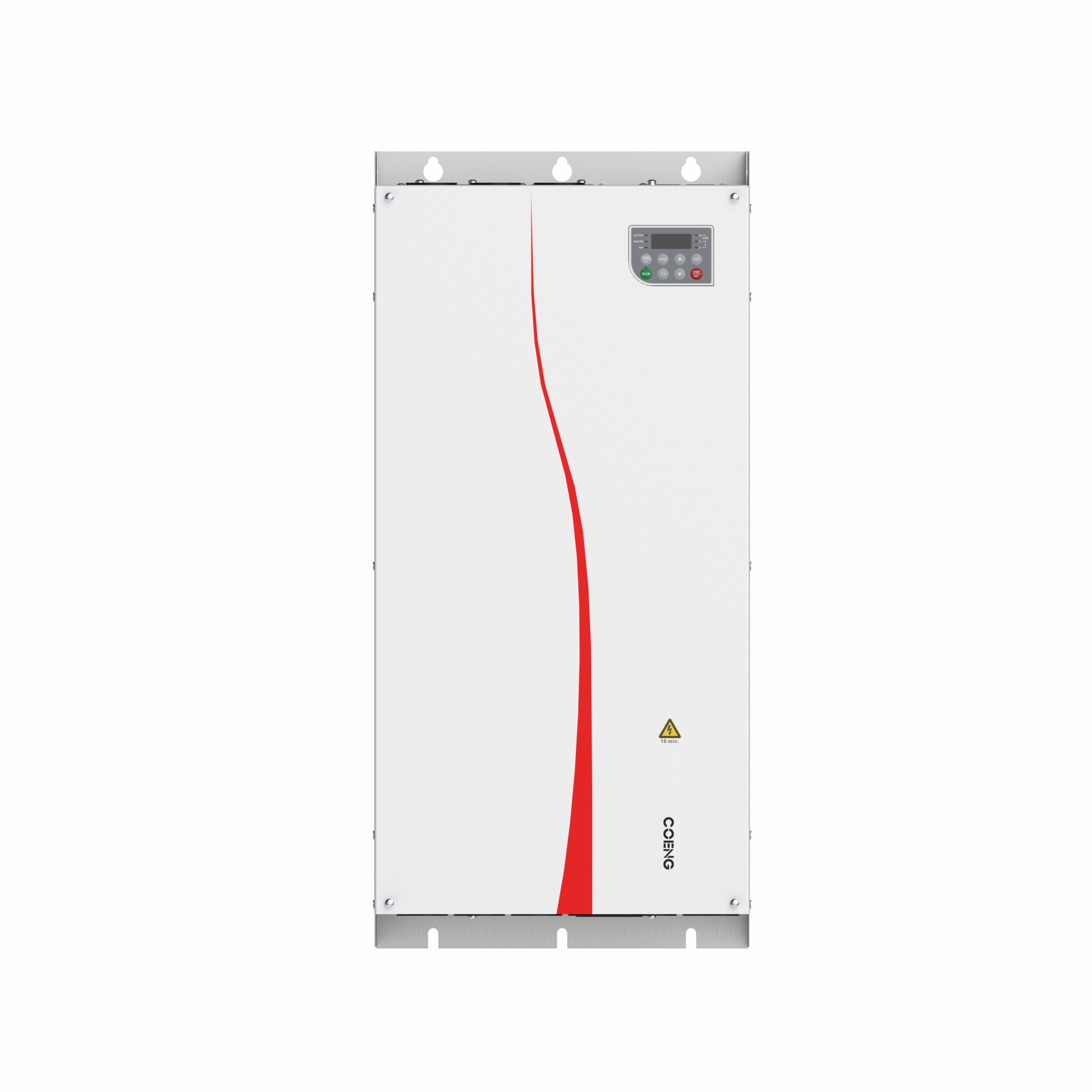

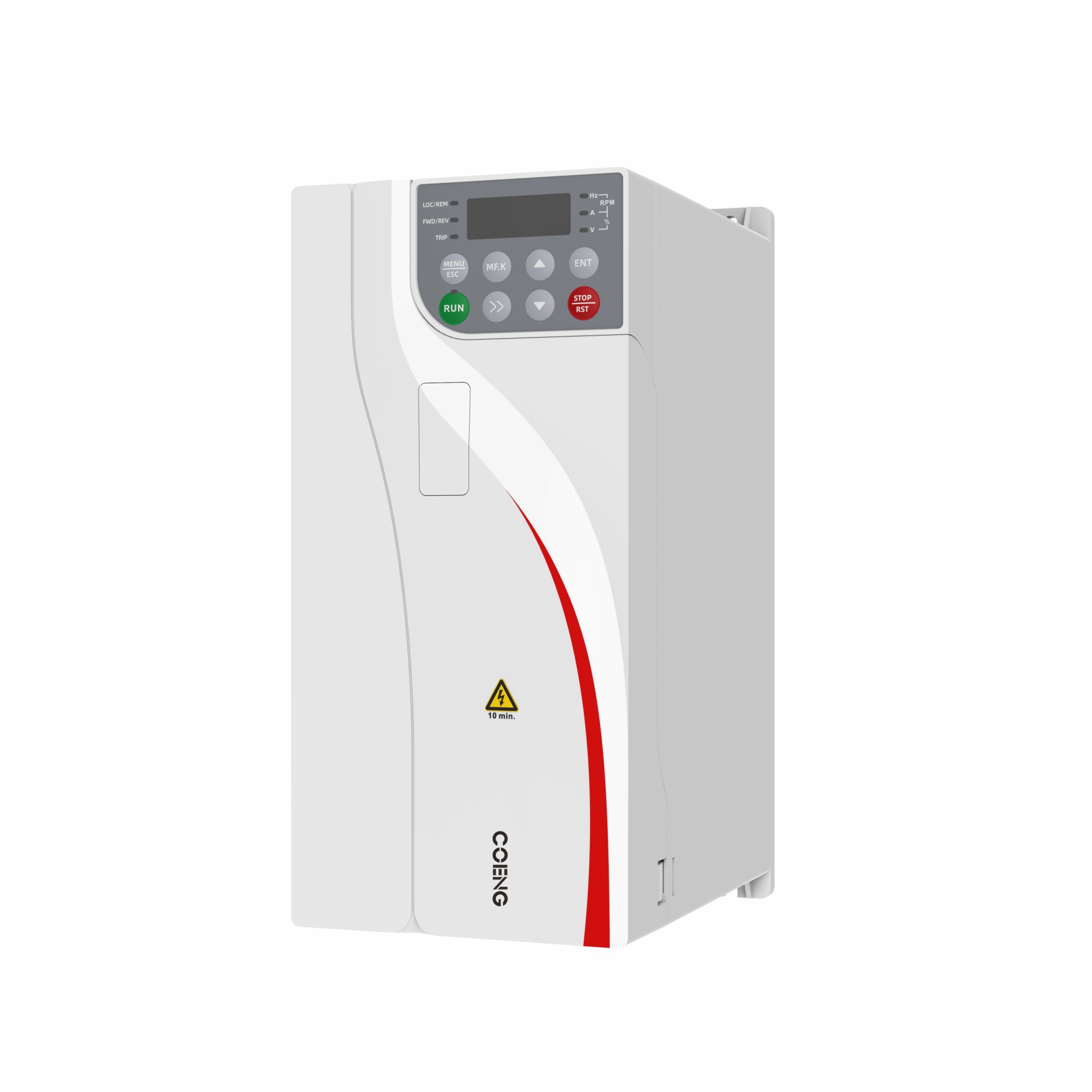

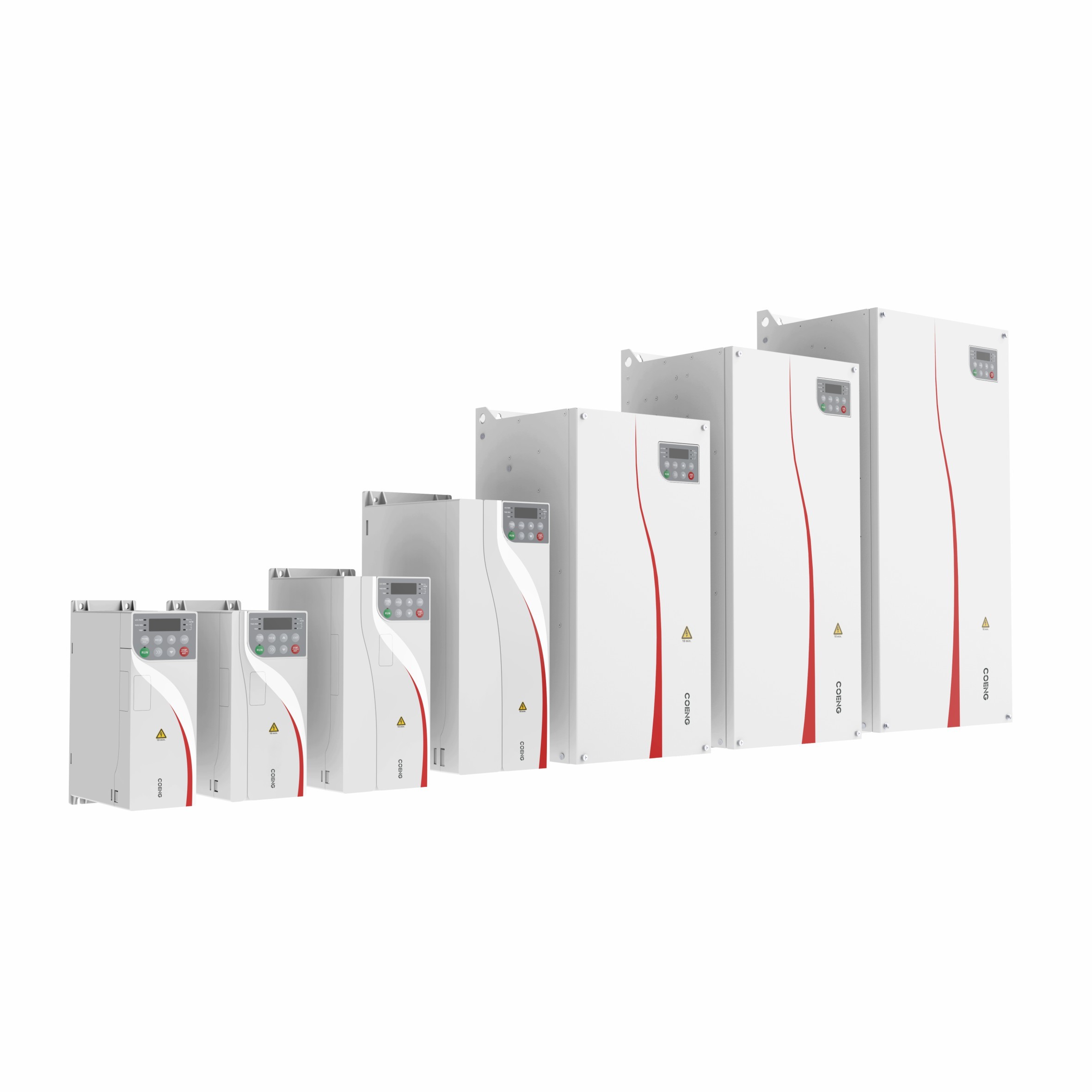

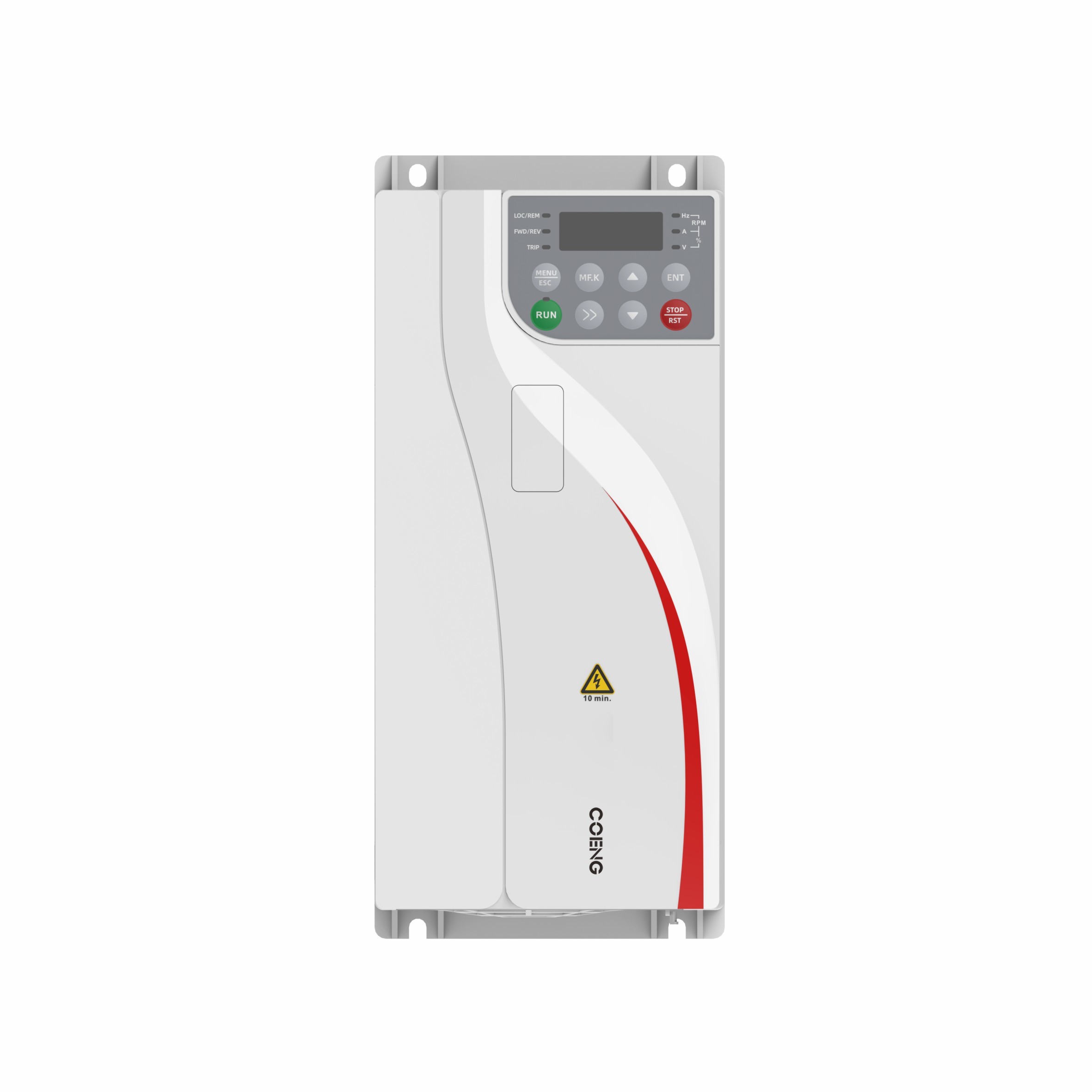

HV510 Hochleistungsvariable Frequenzantrieb Vektorumrichter VFD Vektorfrequenzumrichter
Produktbeschreibung für Variable Frequency Drive Vector Inverter
Der Frequenzumrichter der Baureihe HV510 ist eine neue Generation von Hochleistungs-Vektorumrichtern.die eine neue Hochleistungs-Open- und Closed-Loop-Vektorsteuerungstechnologie zur Unterstützung des asynchronen Motoren- und Permanentmagnet-synchronen Motorsteuerungstriebs einsetztDie Produktfreundlichkeit, Zuverlässigkeit, Umweltstabilität, FunktionsvielfaltAnwendungsflexibilität und andere Vorteile im Anwendungsumfeld haben die Konstruktionsstandards verbessert und den Installationsraum optimiertDer Frequenzumrichter der Serie HV510 ist eine neue Generation von Hochleistungs-Vektorumrichtern.die eine neue Hochleistungs-Open- und Closed-Loop-Vektorsteuerungstechnologie zur Unterstützung des asynchronen Motoren- und Permanentmagnet-synchronen Motorsteuerungstriebs einsetztDie Produktfreundlichkeit, Zuverlässigkeit, Umweltstabilität, FunktionsvielfaltAnwendungsflexibilität und andere Vorteile im Anwendungsumfeld haben die Konstruktionsstandards verbessert und den Installationsraum optimiert, etc., was die Benutzererfahrung in vielerlei Hinsicht verbessert.
Die HV510-Frequenzumrichter der Serie werden weit verbreitet in verschiedenen automatisierten Produktionsanlagen wie Metallurgie, Heben, Erdöl, Werkzeugmaschinen, Kunststoffen, Metallprodukten, Papierherstellung,Textilien, Druck und Verpackung usw.
Technische Spezifikation für Variable Frequency Drive Vector Inverter
|
Technische Spezifikation |
||
|
Macht |
Eingangsspannung (Uin) |
380V (-15%) - 480V (+10%), dreiphasig |
|
Eingangsleistung |
(50 Hz/60 Hz) ± 5% |
|
|
Eingangsspannung |
≤ 3% |
|
|
Ausgangsspannung |
0V-Eingangsspannung |
|
|
Ausgangsfrequenz |
0 Hz bis 1500 Hz |
|
|
Kontrolle |
Typ des Motors |
Asynchroner Motor/permanenter Magnet synchroner Motor |
|
Steuerungsmodus |
V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Closed-Loop-Vektorsteuerung) |
|
|
Geschwindigkeitsbereich |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Startdrehmoment |
VF: 100% (0,5Hz); OLVC: 150% (0,5Hz); CLVC: 200% (0Hz) |
|
|
Drehmomentpräzision |
≤ ± 5% im Vektorsteuerungsmodus |
|
|
Drehmomentpulsation |
≤ ± 5% im Vektorsteuerungsmodus |
|
|
Geschwindigkeitsstabilität |
OLVC: 0,2%; CLVC: 0,1% |
|
|
Drehmomentantwort |
≤ 5 ms im Vektorsteuerungsmodus |
|
|
Beschleunigung/Decel |
0.0 Sekunden·3200.0 Sekunden; 0.0 Minuten·3200.0 Minuten |
|
|
Drehmomentsteigerung |
00,0% bis 30,0% |
|
|
Überlastkapazität |
G-Modell: 150% 1min/5min, 180% 3s/5min |
|
|
V/F-Kurve |
Gerade Linie, Mehrpunkte, Halbtrennmodus V/F, Volltrennmodus V/F |
|
|
Auflösung der Eingabefrequenz |
Digitale Einstellung: 0,01 Hz; analoge Einstellung: 0,01 Hz |
|
|
Haupt |
Kurven der Beschleunigung/Verzögerung |
Gerade Linie, S-Kurve |
|
Einfache Steuerung, Mehrgeschwindigkeitsreferenz |
16 Drehzahlsegmente, die über Steuergeräte unterstützt werden |
|
|
Automatische Spannungsregelung (AVR) |
Automatisch hält die Ausgangsspannung konstant, wenn die Netzspannung innerhalb eines bestimmten Bereichs variiert |
|
|
Festlängenregelung |
Festlängenregelung |
|
|
Eingebettete PID |
Einfach ein geschlossenes Steuerungssystem bildet |
|
|
Mehrmotorschalter |
Mit 2 Motorenparametern kann der Wechsel zwischen 2 Motoren realisiert werden |
|
|
Virtuelles IO |
Mit 8 Sätzen virtueller DI/DO kann eine einfache logische Steuerung realisiert werden |
|
|
Überspannungs-/Überstrom-Stallsteuerung |
Der Strom und die Spannung können während des Betriebs automatisch eingeschränkt werden, um häufige Fahrten aufgrund von Überstrom und Überspannung zu vermeiden |
|
|
Nach Stromausfall neu starten |
Der Wechselrichter kann automatisch arbeiten, wenn nach einem Stromausfall wieder eingeschaltet |
|
|
Schnelle Strombegrenzung |
Häufige Überstromfehler können vermieden werden |
|
|
Eingabe und |
Frequenzreferenzmodus |
Tastatur, Endgerät nach oben/nach unten, Mehrfachreferenz, Pulsreferenz, Kommunikation |
|
Analog-Eingangsterminals |
Einheitliche Antriebsspannung |
|
|
Digitale Eingangsterminals |
DI1-DI5, 5 programmierbare digitale Eingangstermine mit Optoisolation, kompatibel mit beiden Eingängen. |
|
|
Digitale Ausgangsgeräte |
Ausgang mit offenem Kollektor; Ausgangsspannungsbereich: 0V-24V; Stromlastkapazität: 50mA. |
|
|
Analog-Ausgangsgeräte |
Einkanal 0V-10V/0(4) mA-20mA |
|
|
Relais-Ausgang |
1-Kanal-Form C-Kontakt, NO+NC |
|
|
Entsprechend |
Kommunikationsprotokoll |
Modbus RTU (Standardkonfiguration); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (optionale Konfiguration) |
|
Gebrauch |
Höhenstand |
≤ 1000 m: keine Abschließung erforderlich; 1000-3000 m: mit einer um 1% pro 100 m erhöhten Abschließung |
|
Umgebungstemperatur |
-25°C-+40°C (Deratung ist innerhalb von 40°C-55°C zulässig) |
|
|
Luftfeuchtigkeit |
15% bis 95%, keine Kondensation |
|
|
Vibrationen |
3M3, IEC60721-3-3 |
|
|
Lagertemperatur |
-40°C bis +70°C |
|
|
Betriebsort |
In Innenräumen ohne direktes Sonnenlicht, brennbare und ätzende Gase, Flüssigkeiten und leitfähige Partikel usw. |
|
|
Zusätzliches Zubehör |
Encoder-Karte, Kommunikationserweiterungskarte, IO-Erweiterungskarte |
|
|
Schutzmaßnahmen |
Schutz vor Kurzschluss, Überstrom, Überlastung, Überspannung, Unterspannung, Phasenverlust, Übertemperatur, äußeren Störungen usw. |
|
|
Installationsmethode |
mit einer Breite von nicht mehr als 15 mm |
|
|
Schutznummer |
IP20 |
|
|
Kühlmethode |
Luftkühlung |
|
Produktmerkmale für Variable Frequency Drive Vector Inverter
Sicher und zuverlässig
Zuverlässige Konstruktion
- Innovatives unabhängiges Luftkanaldesign verbessert die Wärmeabbauleistung und die Umweltausfallfähigkeit des Produkts
- Buchartige Bauweise spart den Platz im Schrank des Benutzers erheblich
Professionelle thermische Konstruktion
- Einführung einer effizienten und genauen Thermalsimulationsplattformsoftware zur Gewährleistung der thermischen Zuverlässigkeit der gesamten Maschine
- Fortgeschrittene thermische Prüf- und Verifizierungstechnologien und -geräte, die die theoretischen Ergebnisse der thermischen Konstruktion effektiv prüfen
Strenge Temperaturerhöhungstest
- Die gesamte Maschine Temperaturanstieg Prüfung übernimmt strenge Volllast- und Überlastprüfung Prüfverfahren
- Hochtemperatur- und Lastalterung außerhalb der Fabrik, um verstreute Gerätefehler wirksam zu verhindern und abzufangen
Wirksame Störungsschutzkonstruktion
- Ein eingebauter C3-Filter, der die vom Wechselrichter erzeugten Hochfrequenzharmoniken wirksam unterdrücken kann
- Das bahnbrechende EMV-Design kann den Leckstrom effektiv auf den Boden reduzieren
Umfassende Schutzvorrichtungen
- Die gesamte Baureihe verfügt über Schutzfunktionen wie Überspannung, Unterspannung, Überstrom, Phasenverlust, Übergeschwindigkeit, blockierter Rotor, Überlastung, Motortemperaturschutz,und Kurzschluss zum Boden.
- Abhängig von der Schwere des Fehlertyps kann er auf Frühwarnsignal, Fehlerstörung und fortlaufenden Betrieb eingestellt werden, um die tägliche Wartung zu erleichtern.
Ausgezeichnete Leistung
Fortgeschrittene Antriebstechnik
- Kann asynchrone Motoren und synchrone Motoren unterstützen, um eine leistungsstarke Stromvektorsteuerung zu erreichen
- Kann zwei Sätze von Motorparameter-Schaltsteuerung unterstützen
- Kann die Drehzahl- und Drehmomentregelung unterstützen
Reichhaltige Selbstlernfunktionen
- Genaue Selbstidentifizierung der Motorparameter zur Verbesserung der Motorsteuerungsgenauigkeit und der Reaktionsgeschwindigkeit
- Vielfältige und umfassende Selbstlernmodi zur Unterstützung der Bedürfnisse der motorischen Identifizierung in verschiedenen Szenarien
Perfekte Bremsfunktion
- Unterstützung der Gleichspannbremsfunktion
- Die Überanregungsfunktion kann den Anstieg der Busspannung während der Verzögerung wirksam unterdrücken und häufige Überspannungsfehler vermeiden.
- Alle Baureihen können mit eingebauten Bremsen ausgestattet sein, wodurch Platz und Stromkosten gespart werden
Leistungsstarke Überlastfähigkeit
- Hohe Überlastkapazität, langfristig zuverlässiger Betrieb unter extremen Belastungsbedingungen
- Lichtüberlastkapazität: 1,1 mal Nennstrombetrieb für 1 Minute, 1,5 mal Nennstrombetrieb für 10 Sekunden
- Schwere Überlastkapazität: 1,5facher Nennstrombetrieb für 1 Minute, 2facher Nennstrombetrieb für 3 Sekunden
Funktionen
Diversifizierte erweiterte Funktionen
- Kommunikationskartenoption, die verschiedene aktuelle Mainstream-Kommunikationsprotokolle unterstützt: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP usw.
- Option für Encoder-Karten, unterstützt Inkremental- und Resolver-Encoder-Verkabelung
- I/O-Terminalkartenoption macht die Terminalfunktionen reicher
- Die Option der externen Tastatur macht das Debugging einfacher und einfacher
Anmerkung: Die optionale I/O-Terminal-Erweiterungskarte und die Kommunikationserweiterungskarte befinden sich im gleichen Erweiterungskartenslot und können nicht gleichzeitig installiert und verwendet werden
Hintergrund-Schnelldebug-Software
- Unterstützt die Aufzeichnung von Wechselrichterereignissen und virtuelle Oszilloskopfunktionen
- Unterstützung der Parameterbearbeitung und Statusüberwachung, wodurch Debugging und Wartung bequemer werden
Hochfrequenz-Ausgang
- Die Leistung kann bis zu 1500 Hz erreichen, geeignet für Hochfrequenz- und Hochgeschwindigkeitsmotoren
Ausgewählte Anwendungssoftwarefunktionen
- Maschinen, Apparate und Geräte, für die Herstellung von elektrischen Geräten
- Einfache PLC-Funktion: kann bis zu 16-Segment-Timing und Festgeschwindigkeitszyklusbetrieb ausführen
- PID-Funktion: geeignet für geschlossene Schaltkreislaufsysteme zur Steuerung von Prozessen wie Konstante Temperatur, Konstante Druck, Spannung usw.
- Virtuelle E/A: Durch einfache Einstellungen kann eine einfache interne Logiksteuerung erreicht werden
- Funktion Stromausfall und Neustart: Wenn der Wechselrichter während des Betriebs aus- und wieder eingeschaltet wird, kann eine automatische Bedienung realisiert werden
- Multi-Motor-Schaltfunktion: kann zwei Satze von Motorparametern speichern, um die Schaltsteuerung zu erreichen
- Null-Servo-Funktion: Während der Schließschleibe kann der Motor bei Nullgeschwindigkeit gesperrt werden, um einen Nullgeschwindigkeits-Hover-Effekt zu erzielen.
- Schwingfrequenzfunktion: geeignet für Textil- und chemische Faserverarbeitungsgeräte, die die Qualität der Spindelwicklung verbessern können
- Zufällige PWM-Tiefe: kann das raue Geräusch des Motors verbessern
- Encoder redundant operation: geeignet für den Betrieb in geschlossenem Kreislauf. Wenn der Encoder ausfällt, kann er automatisch auf den Betrieb in offenem Kreislauf wechseln.
