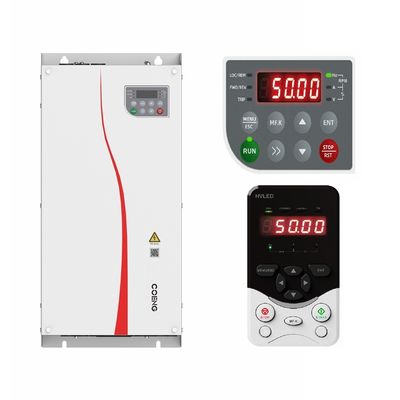

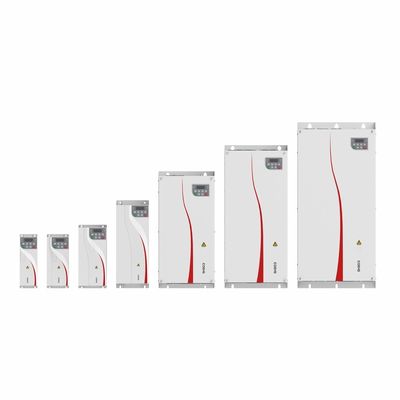

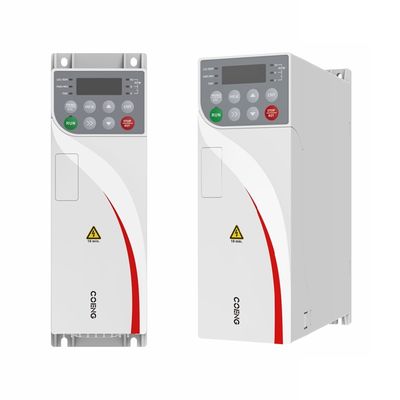

HV510 380-480V 3-Phasen-VFD für asynchrone/PMSM-Motoren VFD zur Unterstützung von 16-Segment-PLC-Mehrgeschwindigkeitsbetrieb

Technische Spezifikation

Leistung
Eingang/Ausgang

Eingangsspannung (Uin)

380V (-15%) - 480V (+10%), dreiphasig

Eingangsleistung
Frequenz

(50Hz/60Hz)±5%

Eingangsspannung
Unsymmetrie

≤3%

Ausgangsspannung

0V-Eingangsspannung

Ausgangsfrequenz

0Hz-1500Hz

Steuerung
Leistung

Motortyp

Asynchronmotor/Permanentmagnet-Synchronmotor

Steuerungsmodus

V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Closed-Loop-Vektorsteuerung)

Drehzahlbereich

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Anlaufdrehmoment

VF: 100% (0,5 Hz); OLVC: 150% (0,5 Hz); CLVC: 200% (0 Hz)

Drehmomentgenauigkeit

≤±5%, im Vektorsteuerungsmodus

Drehmomentpulsation

≤±5%, im Vektorsteuerungsmodus

Drehzahlstabilität

OLVC: 0,2%; CLVC: 0,1%

Drehmomentantwort

≤ 5ms, im Vektorsteuerungsmodus

Beschleunigung/Verzögerung
szeit

0,0s～3200,0s; 0,0min～3200,0min

Drehmomentverstärkung

0,0%-30,0%

Überlastfähigkeit

G-Modell: 150% 1min/5min, 180% 3s/5min
P-Modell: 110% 1min/5min, 150% 3s/5min

V/F-Kennlinie

Gerade Linie, Mehrpunkt, V/F-Halbtrennmodus, V/F-Voll-Trennmodus

Eingangsfrequenzauflösung

Digitale Einstellung: 0,01 Hz; analoge Einstellung: 0,01 Hz

Haupt-
Funktionen

Beschleunigungs-/Verzögerungskurven

Gerade Linie, S-Kurve

Einfache SPS, Mehrfach-Drehzahlreferenz

16 Drehzahlsegmente werden über Steuerungsklemmen unterstützt

Automatische Spannungsregelung (AVR)

Hält die Ausgangsspannung automatisch konstant, wenn die Netzspannung innerhalb eines bestimmten Bereichs variiert

Festlängensteuerung

Festlängensteuerung

Eingebauter PID

Ermöglicht einfach die Bildung eines Regelkreissystems

Umschaltung mehrerer Motoren

Mit 2 Sätzen von Motorparametern kann die Umschaltung zwischen 2 Motoren realisiert werden

Virtuelle E/A

Mit 8 Sätzen virtueller DI/DO kann eine einfache Logiksteuerung realisiert werden

Überspannungs-/Überstrom-Stall-Steuerung

Der Strom und die Spannung können während des Betriebs automatisch begrenzt werden, um häufige Auslösungen aufgrund von Überstrom und Überspannung zu verhindern

Neustart nach Stromausfall

Der Wechselrichter kann automatisch arbeiten, wenn er nach einem Stromausfall wieder eingeschaltet wird

Schnelle Strombegrenzung

Häufige Überstromfehler können vermieden werden

Eingangs- und
Ausgangs-
Funktionen

Frequenzreferenzmodus

Tastatur, Klemme AUF/AB, Mehrfachreferenz, Impulsreferenz, Kommunikation

Analogeingänge

AI1, AI2: 0V-10V/0 (4)mA-20mA

Digitaleingänge

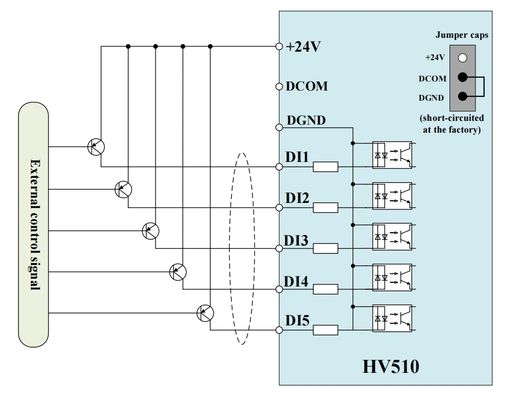

DI1-DI5, 5 programmierbare digitale Eingänge mit Opto-Isolation, kompatibel mit sowohl Sinking-/Sourcing-Eingängen.
DI5 unterstützt den Hochgeschwindigkeits-Impulseingang mit einer maximalen Eingangsfrequenz von 100 kHz

Digitalausgänge

Open-Collector-Ausgang; Ausgangsspannungsbereich: 0V-24V; Strombelastbarkeit: 50mA.
DO1 unterstützt den Hochgeschwindigkeits-Impulsausgang mit einer maximalen Ausgangsfrequenz von 100 kHz.

Analogausgänge

1-Kanal 0V-10V/0(4)mA-20mA

Relaisausgang

1-Kanal Form C Kontakt, NO+NC

Korrespondenz
Kommunikationsprotokoll

Modbus RTU (Standardkonfiguration); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (optionale Konfiguration)

Verwendung

Höhe

≤1000m: keine Reduzierung erforderlich; 1000-3000m: mit Stromreduzierung um 1% pro 100m Erhöhung

Umgebungstemperatur

-25°C-+40°C (Reduzierung ist innerhalb von 40°C-55°C zulässig)

Feuchtigkeit

15%-95%, keine Kondensation

Vibration

3M3, IEC60721-3-3

Lagertemperatur

−40°C-+70°C

Betriebsort

Innenräume ohne direkte Sonneneinstrahlung, brennbare und korrosive Gase, Flüssigkeiten und leitfähige Partikel usw.

Optionales Zubehör

Encoderkarte, Kommunikationserweiterungskarte, E/A-Erweiterungskarte

Schutz

Schutz vor Kurzschluss, Überstrom, Überlast, Überspannung, Unterspannung, Phasenausfall, Übertemperatur, externen Fehlern usw.

Installationsmethode

In einem Schrank installiert

Schutzart

IP20

Kühlmethode

Luftkühlung
