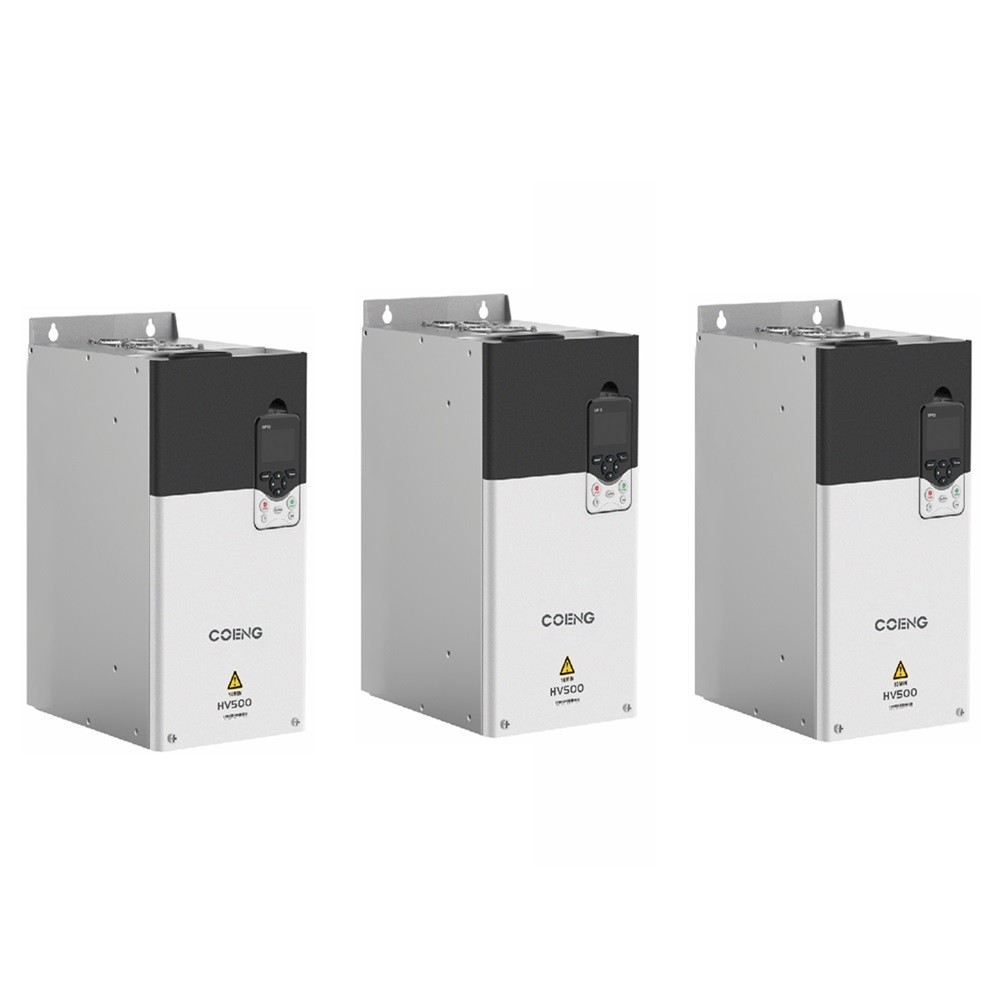

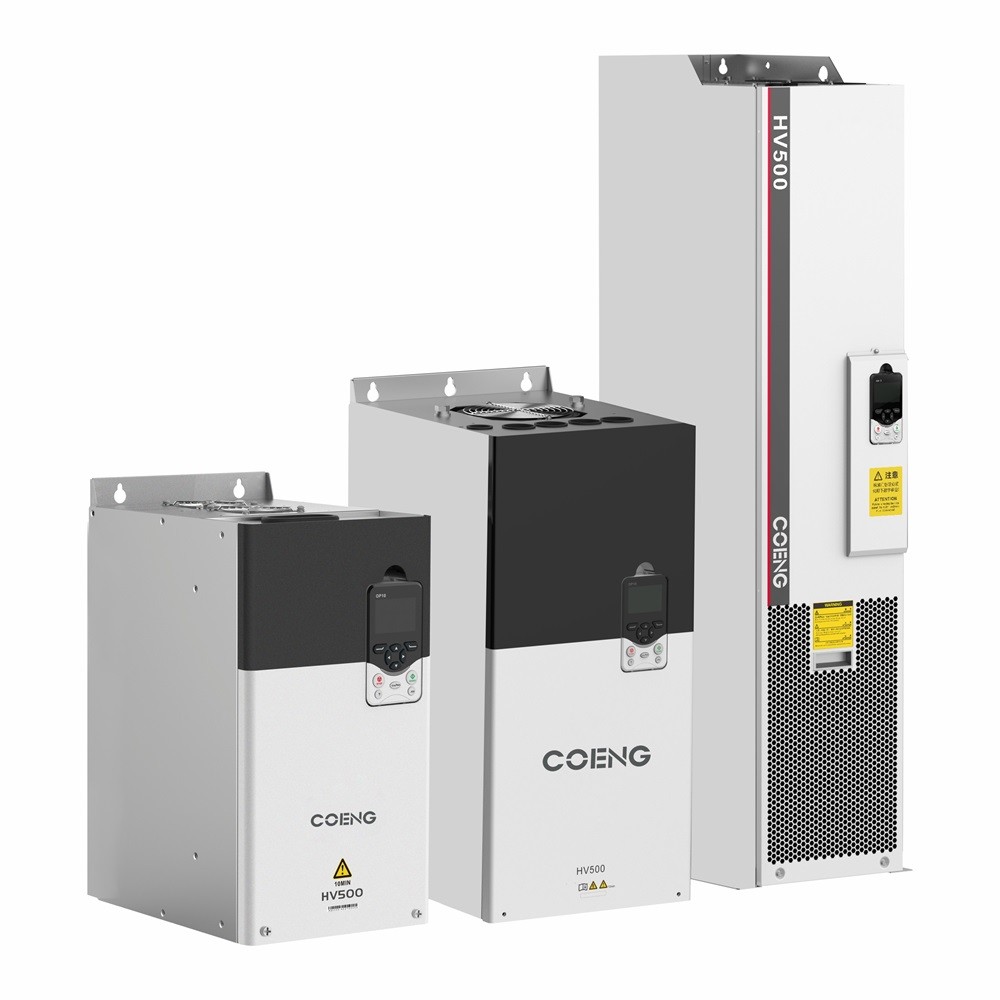

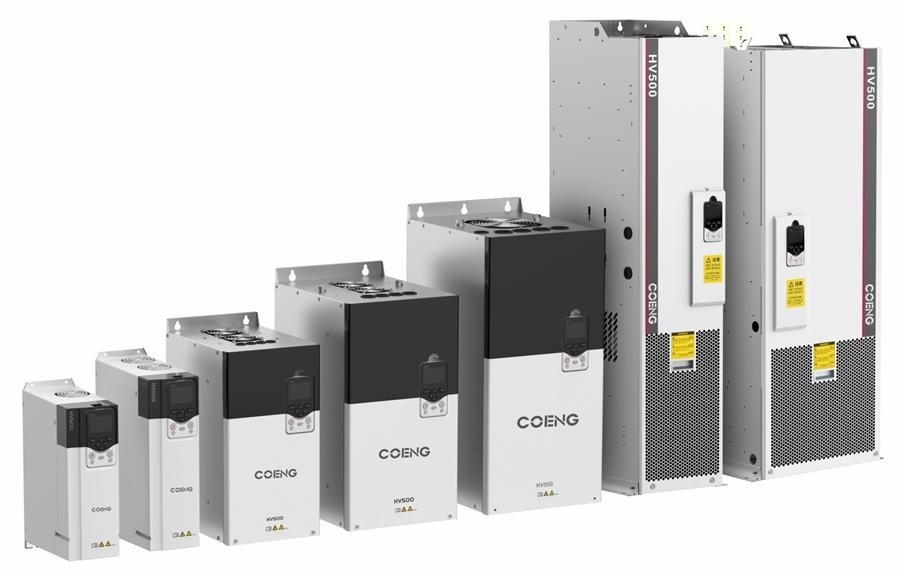

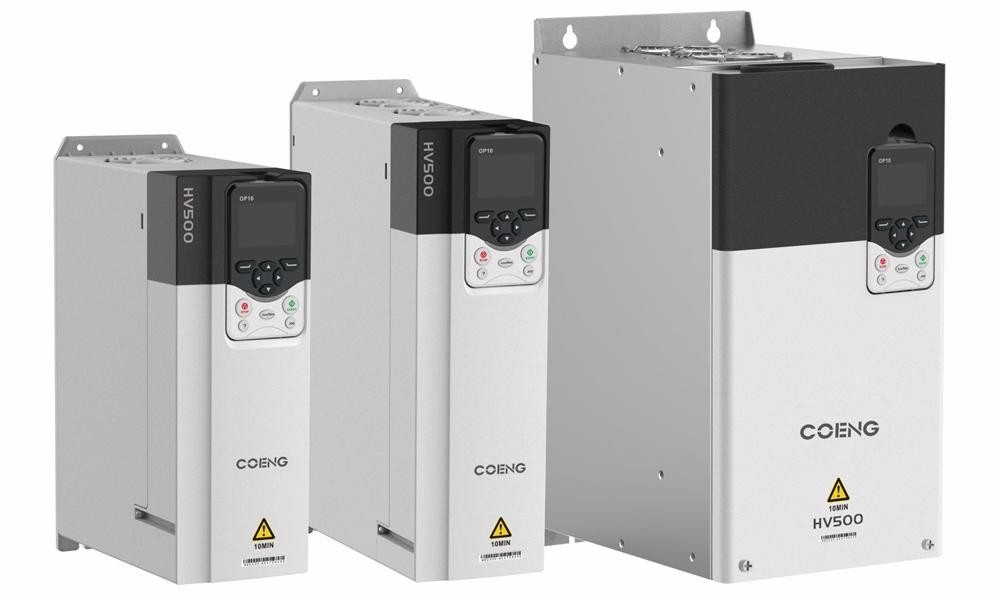

Niedriglärmiger Hochleistungsumrichter HV500-Serie für nachhaltige Energiesysteme
| Herkunftsort | aus China |
|---|---|
| Markenname | COENG |
| Zertifizierung | CE, IEC |
| Modellnummer | HV500-8 |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Holzgehäuse |
| Lieferzeit | Tage 10-30working |
| Zahlungsbedingungen | L/C, T/T |
| Versorgungsmaterial-Fähigkeit | 20000SETS/YEAR |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Typ des Motors | Asynchroner Motor, Synchroner Motor | Kontrollmethode | V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Close-Loop-Vektorsteuerung) |
|---|---|---|---|
| Beschleunigungs- und Verzögerungszeit | 0.0s~3200.0s, 0.0min~3200.0min | Anfangsdrehmoment | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) |
| Genauigkeit der Geschwindigkeitsregelung | OLVC 0,2%, CLVC 0,01% | OEM-Produkte | - Ja, das ist es. |
| Ausgabe UOut | 0V-Eingang Uin | Ausgangsfrequenz | 0 Hz bis 500 Hz |
| Hervorheben | Nachhaltige Energiesysteme Umrichter,Hochleistungsumrichter,Geräuscharme Umrichter |
||
Produkt-Beschreibung
Leistungsmerkmale
Backend-Schnelldebug-Software
Leistungsstarke und einfach zu bedienende Funktionen wie Parameter-Einstellung, Echtzeit-Oszilloskop, Fehler- und Ereigniserfassung usw.
Ausgezeichnete Leistung
Aufhängung bei Nullgeschwindigkeit;
Drehmomentantwort 1-3 ms;
"Dynamische Geschwindigkeitsverringerung" ist die Geschwindigkeitsverringerung, bei der die Geschwindigkeitsverringerung erreicht wird.
Ausgezeichnete Robustheit
Genaue Offline-/Online-Identifizierung des Motormodells.
Verschiedene Bedürfnisse erfüllt
Standard-LCD-Panel zur Verbesserung der Benutzererfahrung;
Funktion für die Steuerung von Master-Slave;
Erweiterbare Kommunikationskarte, Verschlüsselungskarte, Spannungskarte.
Benutzerfreundlichkeit
Unterstützung einer externen Gleichspannungseingangsleistung von 24 V;
Eine eingebaute Bremseinheit ist möglich, um die Installationssteuerung zu speichern.
Design im Buch-Stil, um eine nahtlose Seite-an-Seite-Installation zu ermöglichen.
Universalität
mehrere internationale Normenzertifizierungen, die den RoHS-Richtlinien entsprechen;
V/F, OLVC und CLVC-Steuerung unterstützt;
Mehrere Kommunikationsprotokolle werden unterstützt;
Asynchrone und Permanentmagnet-Synchronmotoren unterstützt.
Haltbarkeit
Mechanische Vibrationsstufe 3M3;
unabhängige Luftkanalkonstruktion;
Automatisches Sprühen mit Konformbeschichtung;
Ein integriertes dynamisches Temperaturmodell für die Verbindung, um die Anwendung der Produktsicherheit zu erleichtern.
Hauptparameter
| Modell | HV500 Niederspannungstechnischer Einantriebsinverter | |
| iEingang/Ausgang Macht |
Eingabe Uin | 200V (-15%) ~ 240V (+10%) 3Phase, 380V (-15%) ~ 480V (+10%) 3Phase, |
| 500V (-15%) ~ 690V (+10%) 3Phase | ||
| Eingabefrequenz | 50 Hz/60 Hz ± 5% | |
| Ungleichgewichtsgrad von Uin | ≤ 3% | |
| Ausgabe UOut | 0V~Eingang Uin | |
| Ausgangsfrequenz | 0 Hz bis 500 Hz | |
| Leistungsbereich | 2.2 kW~560 kW | |
| Kontrolle Leistung |
Typ des Motors | Asynchron / Synchron |
| Kontrollmethode | V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Close-Loop-Vektorsteuerung) | |
| Geschwindigkeitsregelung | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Startdrehmoment | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Drehmomentpräzision | ≤ 5%, Vektorkontrolle | |
| Drehmomentpuls | ≤ 5%, Vektorkontrolle | |
| Genauigkeit der Geschwindigkeitsregelung | OLVC 0,2%, CLVC 0,01% | |
| Drehmomentantwort | < 5 ms, Vektorsteuerung | |
| Dynamische Geschwindigkeitsreduktion | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Beschleunigungs- und Verzögerungszeit | 0.0s~3200.0s, 0.0min~3200.0min | |
| Drehmomentheben | 00,0% bis 30,0% | |
| Überlastung | Schwere Belastung 150% 1min/5min, leichte Belastung 110% 1min/5min | |
| V/F-Kurve | Mehrere Wege: lineare V/F-Kurve, 5 Arten von charakteristischen Kurvenmodus zur Drehmomentreduktion (2.0 Leistung, 1.8 Leistung, 1.6 Leistung, 1.4 Leistung, 1.2 Leistung), benutzerdefinierte VF-Kurve | |
| Genauigkeit der Eingabefrequenz | Digitale: 0,01Hz, analoge: 0,01Hz | |
| Kontrolle Leistung |
Beschleunigungs- und Verzögerungskurve | Gerade, S-Kurve |
| Betrieb mit mehreren Geschwindigkeitsschritten | 16-Geschwindigkeitsschritte Betrieb durch Steuerungsterminals | |
| Automatische Spannungsregelung (AVR) | Die Ausgangsspannung wird automatisch konstant gehalten, wenn sich die Netzspannung innerhalb eines bestimmten Bereichs ändert | |
| Feste Länge | Längenregelung mit eingestellter und fester Längenregelung | |
| Eingebettete PID | Es ist leicht zu konstruieren geschlossenen Schleife Steuerungssystem | |
| Funktion der Verstärkung | Freier Funktionsblock | |
| iEingang/Ausgang | Frequenz festlegen | Tastaturgestützte, Auf/Ab-Terminals, Mehrfachgeschwindigkeitsschrittbetrieb, Puls von Terminals, Com |
| Macht | ||
| Analog-Eingangstermine | Einheitliche Antriebsströme für die Antriebsanlage | |
| Digitale Eingangstermine | DI1-DI6, 6 programmierbare digitale Eingangstermine, Isolierung durch Optocoupler, kompatibel mit Abfluss-/Quell-Eingang | |
| Digitale Eingangs-/Ausgangsterminals | DIO1: Schnelle Puls-Ausgabe, normale Eingabe/Ausgabe; DIO2: Schnelle Puls-Ausgabe, normale Eingabe/Ausgabe | |
| Analog-Ausgangsterminals | 2 Saiten 0V~10V/0 (4) mA~20mA | |
| Relais-Ausgang | 2Strings Kontakttyp FormularC | |
| Messung der Motortemperatur | Unterstützung PT100/PT1000/KTY84 | |
| STO-Schnittstelle | SIL3/PLe Sicheres Drehmoment | |
| Kom | Protokoll | Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet |
| Profinet, Devicenet, ControlNet und so weiter. | ||
| t | ||
| Umwelt | Höhenstand | Betrieb ohne Absenkung innerhalb von 2000 m Höhe; 2000 m bis 4000 m, jedes Aufheben von 100 m, Absenkung von 1% (Strom) |
| Betriebstemperatur | -25°C bis +40°C (40°C bis 55°C Abkühlung) | |
| Luftfeuchtigkeit | 15% bis 95%, ohne Kondensation | |
| Vibrationen | 3M3, IEC60721-3-3 | |
| Speichertemperatur | -40°C bis +70°C | |
| Betriebsort | In Innenräumen, ohne direktes Sonnenlicht, ohne brennbare, ätzende Gase, Flüssigkeiten und leitfähige Partikel | |
| Zubehör | Verschlüsselungskarte, Kommunikationserweiterungskarte, Spannungserkennungskarte | |
| Schutzfunktion | Kurzschluss, Überstrom, Überlastung, Überspannung, Unterspannung, Phasenverlust, Übertemperatur, äußere Störung usw. | |
| Effizienz | 5.5kW~22kW: ≥93%; über 30kW: ≥95% | |
| Installationsmethode | Kabinett | |
| Schutzgrad | IP20 | |
| Kühlung | Zwangsluftkühlung | |
Wesentliche Merkmale
Erweiterte Steuerungsoptionen
Der Wechselrichter unterstützt mehrere Steuermethoden, darunter V/F, OLVC und CLVC, sodass die Benutzer den für ihre spezifische Anwendung am besten geeigneten Modus auswählen können.Diese Flexibilität stellt sicher, dass der Wechselrichter den Betriebsanforderungen in verschiedenen Szenarien entspricht.
Schnelle Fehlerbehebungssoftware
Ausgestattet mit benutzerfreundlicher Software bietet die HV500-Serie leistungsstarke Funktionen für die Einstellung von Parametern, Echtzeitüberwachung, Fehlererfassung und Ereignisprotokollierung.Dies vereinfacht den Einrichtungsprozess und verbessert die Benutzererfahrung.
Hohe Leistung
Mit schnellen Drehmoment-Reaktionszeiten (1-3 ms) und ausgezeichneter dynamischer Leistung minimiert der Wechselrichter den Drehzahlverlust und hält die Stabilität während des Betriebs aufrecht.Die Fähigkeit, Modelle genau zu identifizieren, sorgt für eine optimale Leistung unter unterschiedlichen Bedingungen.
Langlebig und zuverlässig
Der Wechselrichter ist mit einem unabhängigen Luftkanalsystem und einer konformen Beschichtung ausgestattet, um mechanischen Vibrationen und Umweltproblemen standzuhalten.Sie erfüllt internationale Standards für Haltbarkeit und hat mehrere Zertifizierungen erhalten., die Einhaltung der Branchenvorschriften gewährleistet.
Benutzerfreundliches Design
Das Standard-LCD-Panel verbessert die Benutzeroberfläche und erleichtert die Bedienung und Überwachung des Wechselrichters.Einsparung wertvoller Flächen in Kontrollschränken.
Breiter Spannungsbereich
Die HV500-Serie ist in der Lage, über einen breiten Eingangsspannungsbereich (von 200 V bis 690 V) hinweg zu arbeiten, was sie für verschiedene Installationsumgebungen und Leistungsanforderungen geeignet macht.
