IP20 VFD für raue Umgebungen -25°C bis 55°C Betrieb und Anpassungsfähigkeit in großer Höhe Luftfeuchtigkeit 15%-95%

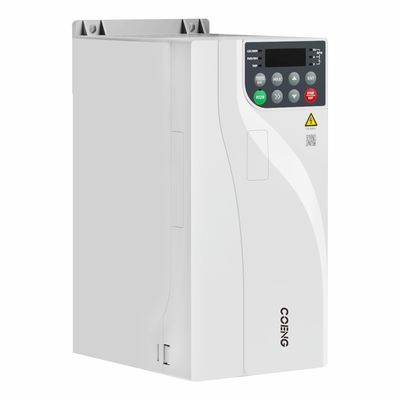

HV610 Kran-spezifischer Frequenzwandler VFD Variabler Frequenzantrieb für Kran

Beschreibung des Produkts
Der Frequenzwandler der HV610-Serie ist ein spezieller Frequenzwandler, der für die Hebeindustrie entwickelt wurde.Unsere Produkte basieren auf der Perspektive des Hebens Anwendungen und integrieren Anti-Swing-Kontrolle und Anti-Loosen-Schutz. , Schiebehaken-Schutz, Bremssteuerung, Verzögerungsgrenze, Last und Geschwindigkeit, Makroparameter und andere Spezialfunktionen sind in einem integriert, um die zuverlässige, effiziente,sicherer und stabiler Betrieb der Hebegeräte.

Die Frequenzumrechner der HV610-Serie können weit verbreitet in Kränen, Gießkränen, Stahlspulenkränen, elektrischen Hebern, Greifmaschinen, allgemeinen Kränen, Hafenkränen, Brückenkränen, Turmkränen verwendet werden.Bergbaumaschinen, Ölbohranlagen und andere Lastheber.

Produktmerkmale
Spezialisierungsmerkmale
Steuerung gegen Schaukeln
· Steuerung des Schwingwinkels des Streuers durch Steuerung seiner Laufgeschwindigkeit, wodurch die Schwingung des Streuers unterdrückt und eine reibungslose Steuerung und ein effizienter Betrieb erreicht werden.
Last und Geschwindigkeit
· Anpassung der Betriebsgeschwindigkeit der Ausrüstung in Echtzeit an die aktuellen Lastveränderungen unter Berücksichtigung von Effizienz und Sicherheit, damit die Ausrüstung unter optimalen Betriebsbedingungen arbeiten kann
Schutz durch Schiebehaken
· Der Gleithaken wird während des Bremsprozesses erkannt und der Gleithaken wird geschützt, indem die Motorleistung so gesteuert wird, dass er schwebt, um Unfälle zu verhindern.
Beschleunigungsgrenze
· Eine einfache Positionierung wird durch die Zusammenarbeit von Verzögerungsgrenze und Stoppgrenze erreicht, so dass das Steuerobjekt im vorgegebenen sicheren Bereich hält
Schutz vor losem Seil
· Beim Aufstieg läuft es mit einer festen Geschwindigkeit und erkennt, ob ein schwerer Gegenstand erwähnt wird.
Funktionshebel Zero-Return-Erkennung
· Bei Einschaltendie Zustandsinformationen des Bedienhebeln können beurteilt werden, um zu entscheiden, ob der Laufbefehl akzeptiert wird, um die Gefahr zu vermeiden, die durch den ersten sofortigen Betrieb nach dem Einschalten entsteht.
Makro-Parameter
· Der entsprechende Hebemechanismus kann nach dem Makro-Einstellungswert des Hebemessparameters ausgewählt werden, z. B. 0: Hebemechanismus, 1: Umwandlungsmechanismus
Bremssteuerung
· Wenn der Wechselrichter startet und stoppt, wird die Bremse durch Frequenz- und Stromerkennung gesteuert, um ein Rollen zu vermeiden, wodurch die Leistung, Sicherheit und Stabilität des Systems verbessert werden.

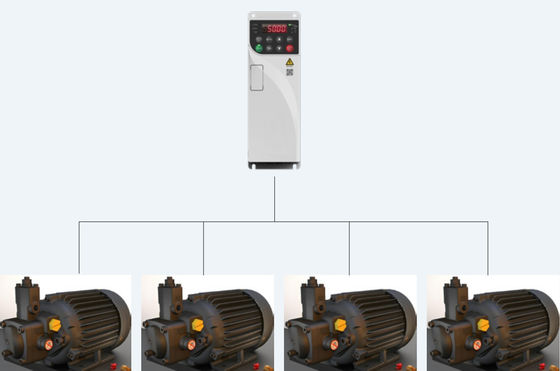

Mehrfachmotorschalter
· Intern unterstützt 4 Motorenparameter und kann 4 verschiedene Motoren durch Kommandowechsel anhalten

Hohe Zuverlässigkeit

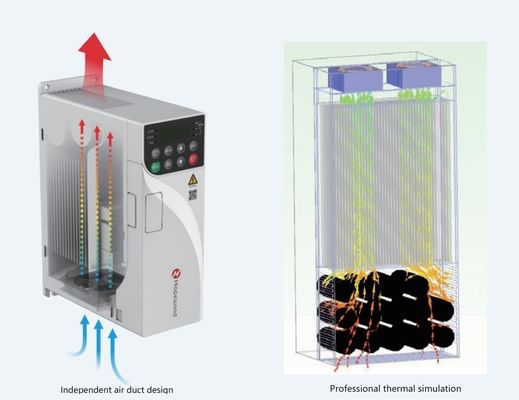

Innovatives unabhängiges Luftkanaldesign
· Die gesamte Maschine verfügt über eine unabhängige Luftkanalkonstruktion und empfindliche Komponenten sind vom Luftkanal isoliert, was die Anpassungsfähigkeit des Produkts an die Umwelt erheblich verbessert.
• Wirksam verhindern, dass Staub und Verunreinigungen in den Innenraum des Wechselrichters gelangen und Fehler verhindern, die durch elektrische Kurzschlüsse, Komponentenbeschädigungen usw. verursacht werden.
Thermische Konzepte und professionelle thermische Simulationsanalysen
· Einführung einer effizienten und genauen Software zur thermischen Simulation, um die thermische Zuverlässigkeit der gesamten Maschine zu gewährleisten
• Fortgeschrittene thermische Prüf- und Verifizierungstechnologien und -geräte, die die theoretischen Ergebnisse der thermischen Konstruktion effektiv prüfen
Strenge Temperaturerhöhungsprüfung der gesamten Maschine
• Strenge Prüfverfahren zur Überprüfung der Volllast und Überlast sowie strenge Temperaturannahmevorschriften für Schlüsselkomponenten;für einen langfristigen zuverlässigen Betrieb unter extremen Belastungsbedingungen
· Alle Produkte werden vor dem Verlassen der Fabrik einer Hochtemperatur-Lastalterung unterzogen,wirksame Verhinderung von häufigen Ausfällen von Abhörgeräten und Gewährleistung der Produktqualität vor dem Verlassen der Fabrik.
Automatisches Sprühen von konformen Antifarben
· Mit Hilfe des automatischen Sprühprozesses von konformen Antifarben können unterschiedliche Sprühstrategien nach verschiedenen Leiterplatten konzipiert werden,Wirksam gewährleistet die Einheitlichkeit der Plattenbesprühungen und die Konsistenz der Produktchargen

Hohe Anpassungsfähigkeit
Auslegung eines breiten Spannungsbereichs
· Nennspannung: dreiphasige 380V ≈ 480V
· Frequenz der Eingangsleistung: (50Hz/60Hz) ±5%
· Erlaubter Spannungsfluktuationsbereich: -15%Vac+10%Vac
Wenige Eingriffe von außen
· Ein eingebauter C3-Filter kann die vom Wechselrichter während des Betriebs erzeugten Hochfrequenzharmoniken wirksam unterdrücken und so die Anforderungen derDie in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
· Einfache und freundliche EMC-Entwicklung kann den Bodenleckstrom wirksam reduzieren
Strukturentwurf
· Buchartige Gestaltung, die das Volumen im Vergleich zu traditionellen Modellen um etwa 40% reduziert
· Kann die Installation der gesamten Maschine nebeneinander realisieren

Ausgezeichnete Leistung
Umfassende Antriebstechnik
• Unterstützung der Antriebssteuerung von dreiphasigen asynchronen Motoren und Dauermagneten-synchronen Motoren
· Unterstützung von V/F-Steuerung, offener Kreislauf-Vektor, geschlossener Kreislauf-Vektorsteuerung
·Supportgeschwindigkeits- und Drehmomentregelung
·Unterstützung der Geschwindigkeitsverfolgungsfunktion, geringerer Aufprallstrom
Genaue motorische Selbstlernfunktion
· Kann das Selbstlernen von Motorparametern präzise durchführen, Betrieb und Debugging erleichtern und die Genauigkeit der Steuerung und die Reaktionsgeschwindigkeit verbessern.
· Umfassende und umfangreiche Selbstlernfunktionen, einschließlich einer Vielzahl von motorischen Selbstlernfunktionen (dynamisch, statisch, statisch + dynamisch)
Dynamisches Selbstlernen: Das Selbstlernen der Last muss abgeschaltet sein, geeignet für Anlässe mit hohen Anforderungen an die Genauigkeit der Steuerung.
Statisches Selbstlernen: Es eignet sich für Situationen, in denen der Motor nicht von der Last getrennt werden kann, um dynamisches Selbstlernen nach der Installation der Ausrüstung zu vermeiden.
Umfassende Motorsteuerungsmodi
· V/F-Bedienmodus
· Betriebsmodus mit offenem Kreislaufvektor (OLVC)
· Steuerungsmodus mit geschlossenem Kreislaufvektor (CLVC)
Großes Startdrehmoment
· Offener Schleifvektor (OLVC): 0,5 Hz/150%
· Geschlossener Kreislaufvektor (CLVC): 0Hz/200%
Hohe Überlastkapazität
· Überlastkapazität: 150% Nennstrom für 60s, 180% Nennstrom für 10s

Bequeme Konstruktion
Bedienung der Tastatur
· Standardmaschinen mit 110 kW und weniger werden mit einer eingebauten LED-Tastatur geliefert und unterstützen keine externe Verkabelung.Standardmaschinen mit einer Leistung von 132 kW und mehr werden mit einer eingebauten LED-Tastatur geliefert, die eine externe Verkabelung unterstützt.
· 110kW und unterhalb der Tastatur können mit einer unabhängigen LED-Tastatur ausgestattet werden
· Die Bedienungstastenbühne verfügt über Funktionen wie Debugging-Parameter, Überwachung des Betriebszustands, Start- und Stoppsteuerung und Kopieren von Parametern.
Verschiedene erweiterte Funktionen
· Optional erweiterbare Kommunikationskarte unterstützt Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP und andere Buskommunikation (SLOT1 Erweiterungskartenslot)
Optional unterstützt eine Vielzahl von Codeplate-Schnittstellenkarten (SLOT2-Erweiterungskartenslot)
· Optionale Unterstützung für die Erweiterung der I/O-Terminalkarte (SLOT1-Erweiterungskartenslot, siehe "Optional Accessories" Terminalbeschreibung für Details)
Anmerkung: Die optionale I/O-Terminal-Erweiterungskarte und die Kommunikationserweiterungskarte befinden sich im gleichen Erweiterungskartenslot und können nicht gleichzeitig installiert und verwendet werden.
Unterstützung verschiedener Anwendungsfunktionen
· Wenn der Frequenzumrichter startet und stoppt, kann die Motorhaltebremse gesteuert werden
· Mehrgeschwindigkeitssteuerungsfunktion mit 16-Gang-Betrieb durch Steuerungsterminals
· Null-Servo-Funktion, der Motor kann im CLVC-Modus eine Nullgeschwindigkeits-Positionsverriegelung erreichen
• Zufällige PWM-Tiefe kann das raue Geräusch des Motors verbessern
· Redundant-Betriebsmodus des Encoders, der bei Ausfall des Encoders automatisch auf OLVC-Betrieb wechseln kann
Hintergrund-Schnelldebug-Software
· Überwachung, Parameterbearbeitung und andere Funktionen erleichtern das Debugging und die Wartung
· Unterstützt die Ereignis- und Fehlererfassung, wodurch Fehler unsichtbar werden
Zuverlässige Bremsfunktion
· Mit Gleichstrombremsfunktion
· Alle Serien sind serienmäßig mit eingebauter Bremseinheit ausgestattet
· Durch die Erhöhung des Bremswiderstandes kann eine bessere Bremswirkung erzielt und gleichzeitig der elektrische Einbauraum und die Stromkosten des Benutzers eingespart werden.


Technische Spezifikation
