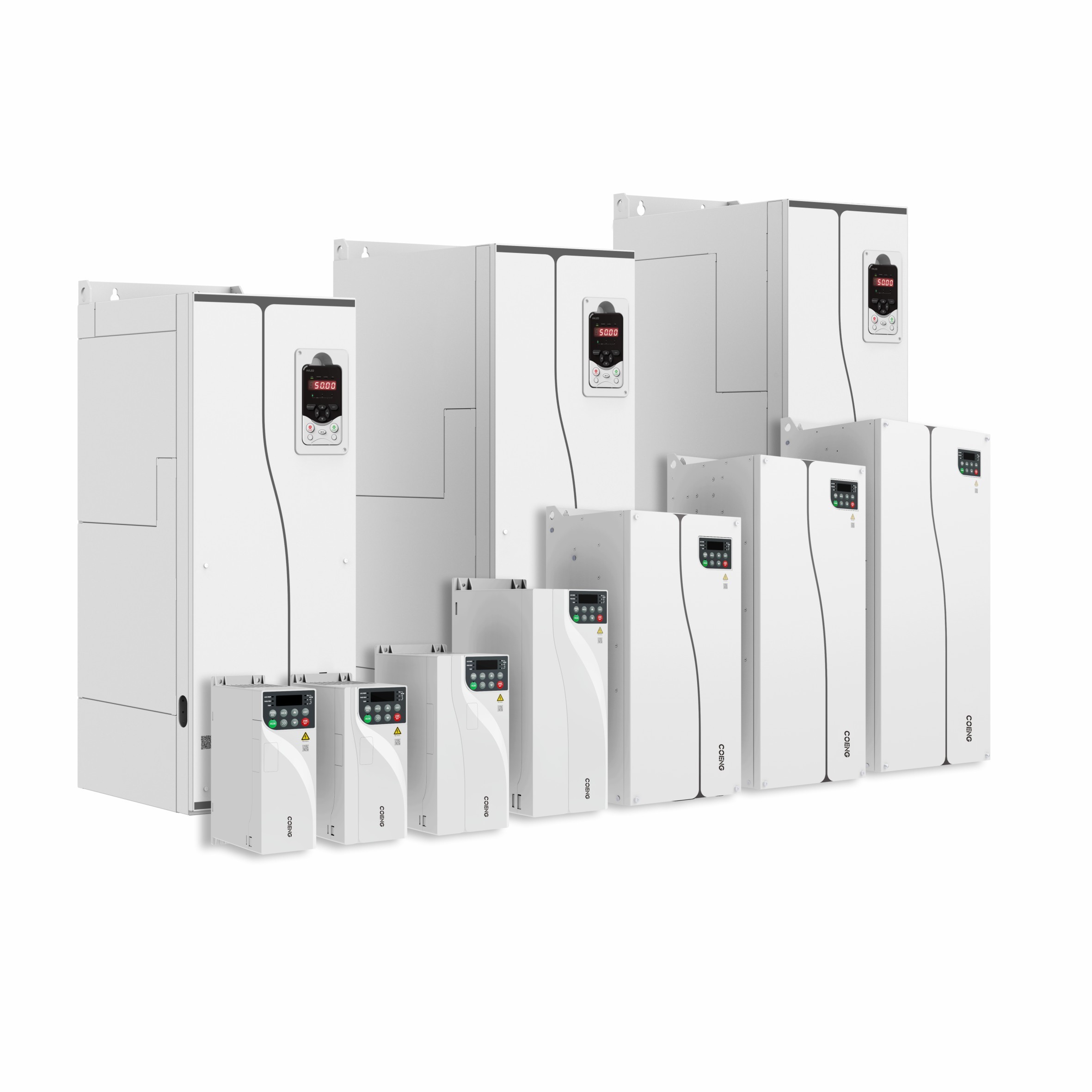

HV610 Kran VFD Frequenzumrichter Variable Frequenzantrieb

HV610 Kranspezifischer VFD-Frequenzumrichter Frequenzumrichter für Kran

Produktbeschreibung
Der Frequenzumrichter der Serie HV610 ist ein spezieller Frequenzumrichter, der für die Hebeindustrie entwickelt wurde. Um den Anwendungsanforderungen von Kunden in der Hebeindustrie besser gerecht zu werden, basieren unsere Produkte auf der Perspektive von Hebeanwendungen und integrieren eine Pendelkontrolle und einen Lockerungsschutz. Gleithakenschutz, Bremskontrolle, Verzögerungsbegrenzung, Last und Geschwindigkeit, Makroparameter und andere spezielle Funktionen sind in einem integriert, wodurch der zuverlässige, effiziente, sichere und stabile Betrieb der Hebeausrüstung vollständig gewährleistet wird.

Frequenzumrichter der Serie HV610 können in vielen Kränen, Gießereikränen, Stahlcoilkränen, elektrischen Hebezeugen, Greifmaschinen, allgemeinen Kränen, Hafenkränen, Brückenkränen, Turmdrehkränen, Bergbaumaschinen, Ölbohrinseln und zum Heben anderer Lasten eingesetzt werden.

Produkteigenschaften
Spezialisierungsmerkmale
Pendeldämpfung
· Steuern Sie den Schwenkwinkel des Streuers, indem Sie seine Laufgeschwindigkeit steuern. Dadurch wird das Schwingen des Streuers unterdrückt und eine reibungslose Steuerung und ein effizienter Betrieb erreicht.
Belastung und Geschwindigkeit
· Passen Sie die Betriebsgeschwindigkeit des Geräts in Echtzeit entsprechend den aktuellen Laständerungen an und berücksichtigen Sie dabei Effizienz und Sicherheit, damit das Gerät unter optimalen Betriebsbedingungen arbeiten kann
Gleithakenschutz
· Der Gleithaken wird beim Bremsvorgang erkannt und durch Steuerung der Motorleistung bis zum Schweben geschützt, um Unfälle zu vermeiden.
Verzögerungsgrenze
· Durch das Zusammenspiel von Verzögerungsbegrenzung und Stoppbegrenzung wird eine einfache Positionierung erreicht, so dass das Steuerobjekt im voreingestellten Sicherheitsbereich stoppt
Schutz gegen loses Seil
· Beim Aufwärtsfahren läuft es mit einer festen Geschwindigkeit und erkennt, ob ein schwerer Gegenstand erwähnt wird. Es erkennt, ob ein schwerer Gegenstand erwähnt wird, und beschleunigt dann langsam, um gleichmäßig aufzusteigen.
Nullpunktrückstellungserkennung des Bedienhebels
· Beim Einschalten können die Statusinformationen des Bedienhebels beurteilt werden, um zu entscheiden, ob der Laufbefehl akzeptiert wird, um die Gefahr zu vermeiden, die durch die anfängliche sofortige Bedienung nach dem Einschalten entsteht.
Makroparameter
· Der entsprechende Hebemechanismus kann entsprechend dem Makro-Einstellungswert des Hebeparameters ausgewählt werden, z. B. 0: Hebemechanismus, 1: Übersetzungsmechanismus
Bremssteuerung
· Beim Starten und Stoppen des Wechselrichters wird die Bremse durch Erkennen von Frequenz und Strom gesteuert, um ein Rollen zu vermeiden und so die Systemleistung, Sicherheit und Stabilität zu verbessern.
Mehrfach-Motorenschaltung
· Unterstützt intern 4 Sätze von Motorparametern und kann 4 verschiedene Motoren durch Befehlsumschaltung antreiben

Hohe Zuverlässigkeit
Innovatives, unabhängiges Luftkanaldesign
· Die gesamte Maschine verfügt über ein unabhängiges Luftkanaldesign und empfindliche Komponenten sind vom Luftkanal isoliert, was die Anpassungsfähigkeit des Produkts an die Umgebung erheblich verbessert.
· Verhindert wirksam das Eindringen von Staub und Verunreinigungen in das Innere des Wechselrichters und vermeidet Ausfälle durch elektrische Kurzschlüsse, Komponentenschäden usw.
Thermische Designkonzepte und professionelle thermische Simulationsanalyse
· Einsatz effizienter und präziser thermischer Simulationsplattform-Software, um die thermische Zuverlässigkeit der gesamten Maschine sicherzustellen
· Fortschrittliche thermische Test- und Verifizierungstechnologien und -geräte testen effektiv die theoretischen Ergebnisse des thermischen Designs
Strenger Temperaturanstiegstest der gesamten Maschine
· Strenge Testverfahren zur Überprüfung von Volllast und Überlast sowie strenge Toleranzen hinsichtlich der Temperaturerhöhung für Schlüsselkomponenten, um einen langfristig zuverlässigen Betrieb unter extremen Lastbedingungen zu gewährleisten
· Alle Produkte werden vor Verlassen des Werks einer Alterung bei hohen Temperaturen unterzogen, wodurch vereinzelte Ausfälle von Abfangvorrichtungen wirksam verhindert und die Produktqualität vor Verlassen des Werks sichergestellt wird.
Automatischer Sprühprozess von konformem Anti-Lack
· Durch den automatischen Sprühvorgang des konformen Anti-Lacks können je nach Leiterplatte unterschiedliche Sprühstrategien entwickelt werden, wodurch die Gleichmäßigkeit des Besprühens der Leiterplatte und die Konsistenz der Produktchargen effektiv sichergestellt werden.

Hohe Anpassungsfähigkeit
Weitspannungsbereichsdesign
· Nennspannung: dreiphasig 380 V～480 V
· Eingangsfrequenz: (50Hz/60Hz) ±5%
· Zulässiger Spannungsschwankungsbereich: -15 % Vac ～ +10 % Vac
Geringe Störeinflüsse von außen
· Der eingebaute C3-Filter kann hochfrequente Harmonische, die während des Betriebs vom Wechselrichter erzeugt werden, wirksam unterdrücken und erfüllt damit die Anforderungen derNorm EN61800-3 der Europäischen Union
· Einfaches und benutzerfreundliches, bahnbrechendes EMV-Design kann Erdschlussströme effektiv reduzieren
strukturiertes Design
· Buchförmiges Design, das das Volumen im Vergleich zu herkömmlichen Modellen um etwa 40 % reduziert
· Kann eine Side-by-Side-Installation der gesamten Maschine realisieren

Hervorragende Leistung
Umfassende Motor-Antriebstechnik
· Unterstützt die Antriebssteuerung von Drehstrom-Asynchronmotoren und Permanentmagnet-Synchronmotoren
· Unterstützt V/F-Steuerung, Open-Loop-Vektorsteuerung, Closed-Loop-Vektorsteuerung
· Unterstützt die Steuerung von Geschwindigkeit und Drehmomentmodus
· Unterstützt die Geschwindigkeitsverfolgungsfunktion, geringerer Aufprallstrom
Präzise Motor-Selbstlernfunktion
· Kann das Selbstlernen der Motorparameter präzise durchführen, die Bedienung und Fehlerbehebung erleichtern und die Steuerungsgenauigkeit und Reaktionsgeschwindigkeit verbessern.
· Umfassende und reichhaltige Selbstlernfunktionen, darunter eine Vielzahl motorischer Selbstlernfunktionen (dynamisch, statisch, statisch + dynamisch)
Dynamisches Selbstlernen: Das Selbstlernen der Last muss getrennt werden, geeignet für Situationen mit hohen Anforderungen an die Regelgenauigkeit.
Statisches Selbstlernen: Geeignet für Situationen, in denen der Motor nicht von der Last getrennt werden kann, um ein dynamisches Selbstlernen nach der Installation der Ausrüstung zu vermeiden.
Umfassende Motorsteuerungsmodi
· V/F-Steuermodus
· Open Loop Vektor (OLVC) Steuerungsmodus
· Closed Loop Vektor (CLVC) Steuerungsmodus
Großes Anlaufdrehmoment
· Offener Vektorkreis (OLVC): 0,5 Hz/150 %
· Geschlossener Vektorkreis (CLVC): 0 Hz/200 %
Hohe Überlastfähigkeit
· Überlastfähigkeit: 150% Nennstrom für 60s, 180% Nennstrom für 10s

Praktisches Design
Bedientastatur
· Standardmaschinen mit 110 kW und weniger werden mit einer integrierten LED-Tastatur geliefert und unterstützen keine externe Verkabelung. Standardmaschinen mit 132 kW und mehr werden mit einer integrierten LED-Tastatur geliefert, die eine externe Verkabelung unterstützt.
· Der externe Tastatureingang mit 110 kW und weniger kann mit einer unabhängigen LED-Tastatur ausgestattet werden
· Die Bedientastatur verfügt über Funktionen wie das Debuggen von Parametern, das Überwachen des Betriebsstatus, die Start- und Stopp-Steuerung und das Kopieren von Parametern.
Zahlreiche erweiterte Funktionen
· Optionale Erweiterungskommunikationskarte unterstützt Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP und andere Buskommunikationen (SLOT1-Erweiterungskartensteckplatz)
· Optionale Unterstützung für eine Vielzahl von Code Plate-Schnittstellenkarten (SLOT2-Erweiterungskartensteckplatz)
· Optionale Unterstützung für E/A-Terminal-Erweiterungskarte (SLOT1-Erweiterungskartensteckplatz, Einzelheiten finden Sie in der Terminalbeschreibung „Optionales Zubehör“)
Hinweis: Die optionale E/A-Terminal-Erweiterungskarte und die Kommunikations-Erweiterungskarte befinden sich im selben Erweiterungskartensteckplatz und können nicht gleichzeitig installiert und verwendet werden.
Unterstützt verschiedene Anwendungsfunktionen
· Beim Starten und Stoppen des Frequenzumrichters kann die Motorhaltebremse gesteuert werden
· Mehrgeschwindigkeits-Steuerfunktion, die einen 16-Gang-Betrieb über die Steueranschlüsse ermöglicht
· Nullservofunktion, der Motor kann im CLVC-Modus eine Nullgeschwindigkeitspositionsverriegelung erreichen
· Zufällige PWM-Tiefe kann das harte Motorgeräusch verbessern
· Redundanter Encoder-Betriebsmodus, der bei Encoder-Ausfall automatisch auf OLVC-Betrieb umschalten kann
Software zur schnellen Debugging im Hintergrund
· Überwachung, Parameterbearbeitung und andere Funktionen erleichtern das Debuggen und die Wartung
· Unterstützt Ereignisaufzeichnung und Fehleraufzeichnung, wodurch Fehler unsichtbar werden
Zuverlässige Bremsfunktion
· Mit DC-Bremsfunktion
· Alle Serien sind serienmäßig mit eingebauter Bremseinheit ausgestattet
· Durch Erhöhen des Bremswiderstands kann eine bessere Bremswirkung erzielt werden, während gleichzeitig beim Benutzer Platz für die Elektroinstallation und Stromkosten gespart werden.

Technische Spezifikation
