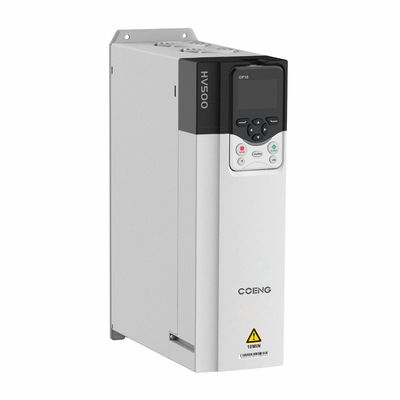

HV500 VFD Frequenzumrichter 220V-690V Niederspannungsantrieb für industrielle Anwendungen

  • HV500 VFD Frequency Inverter 220V-690V Low Voltage Drive for Industrial Applications
  • HV500 VFD Frequency Inverter 220V-690V Low Voltage Drive for Industrial Applications
  • HV500 VFD Frequency Inverter 220V-690V Low Voltage Drive for Industrial Applications
  • HV500 VFD Frequency Inverter 220V-690V Low Voltage Drive for Industrial Applications
  • HV500 VFD Frequency Inverter 220V-690V Low Voltage Drive for Industrial Applications
Herkunftsort aus China
Markenname COENG
Zertifizierung CE, IEC
Modellnummer HV500-9
Min Bestellmenge 1
Verpackung Informationen Holzgehäuse
Lieferzeit Tage 10-30working
Zahlungsbedingungen L/C, T/T
Versorgungsmaterial-Fähigkeit 20000SETS/YEAR

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Ungleichgewichtsgrad von Uin ≤3% Kontrollmethode V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Close-Loop-Vektorsteuerung)
Genauigkeit der Geschwindigkeitsregelung OLVC 0,2%, CLVC 0,01% Geschwindigkeitsregelungsbereich 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Ausgangsfrequenz 0 Hz bis 500 Hz Drehmomentheben 00,0% bis 30,0%
Eingabefrequenz 50 Hz/60 Hz ± 5% Eingabe Uin 200V (-15%) ~ 240V (+10%) 3Phase, 380V (-15%) ~ 480V (+10%) 3Phase, 500V (-15%) ~ 690V (+10%) 3Phase
Hervorheben

Industrieanwendungen VFD-Frequenzumrichter

,

220V-690V VFD-Frequenzumrichter

,

Niederspannungsfrequenzumrichter
Hinterlass eine Nachricht
Produkt-Beschreibung

Leistungsmerkmale

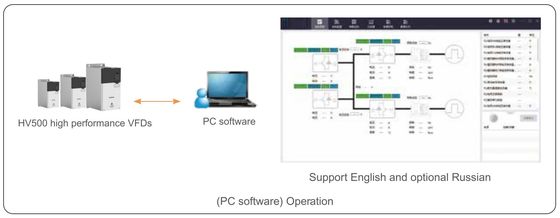

Backend-Schnelldebug-Software

Leistungsstarke und einfach zu bedienende Funktionen wie Parameter-Einstellung, Echtzeit-Oszilloskop, Fehler- und Ereigniserfassung usw.



Ausgezeichnete Leistung

Aufhängung bei Nullgeschwindigkeit;
Drehmomentantwort 1-3 ms;
"Dynamische Geschwindigkeitsverringerung" ist die Geschwindigkeitsverringerung, bei der die Geschwindigkeitsverringerung erreicht wird.
Ausgezeichnete Robustheit
Genaue Offline-/Online-Identifizierung des Motormodells.



Verschiedene Bedürfnisse erfüllt

Standard-LCD-Panel zur Verbesserung der Benutzererfahrung;
Funktion für die Steuerung von Master-Slave;
Erweiterbare Kommunikationskarte, Verschlüsselungskarte, Spannungskarte.



Benutzerfreundlichkeit

Unterstützung einer externen Gleichspannungseingangsleistung von 24 V;
Eine eingebaute Bremseinheit ist möglich, um die Installationssteuerung zu speichern.
Design im Buch-Stil, um eine nahtlose Seite-an-Seite-Installation zu ermöglichen.



Universalität

mehrere internationale Normenzertifizierungen, die den RoHS-Richtlinien entsprechen;
V/F, OLVC und CLVC-Steuerung unterstützt;
Mehrere Kommunikationsprotokolle werden unterstützt;
Asynchrone und Permanentmagnet-Synchronmotoren unterstützt.



Haltbarkeit

Mechanische Vibrationsstufe 3M3;
unabhängige Luftkanalkonstruktion;
Automatisches Sprühen mit Konformbeschichtung;
Ein integriertes dynamisches Temperaturmodell für die Verbindung, um die Anwendung der Produktsicherheit zu erleichtern.

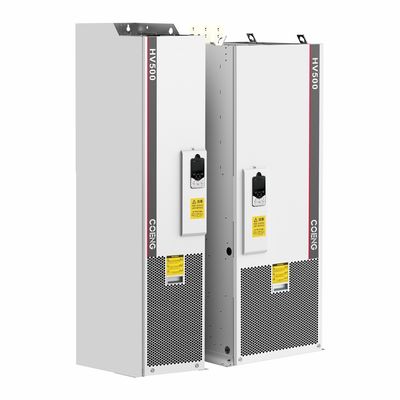

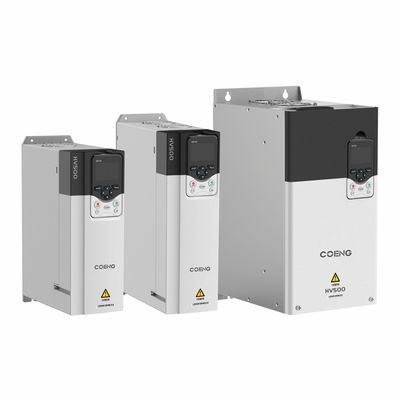

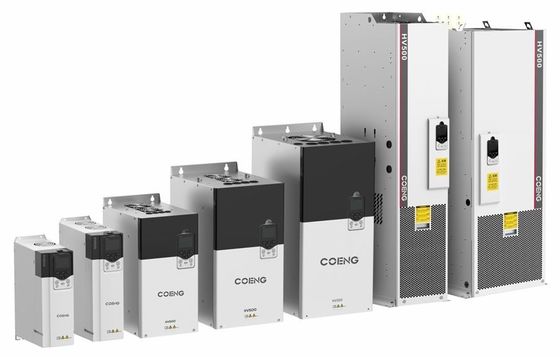

HV500 VFD Frequenzumrichter 220V-690V Niederspannungsantrieb für industrielle Anwendungen 0HV500 VFD Frequenzumrichter 220V-690V Niederspannungsantrieb für industrielle Anwendungen 1HV500 VFD Frequenzumrichter 220V-690V Niederspannungsantrieb für industrielle Anwendungen 2



Hauptparameter



Modell HV500 Niederspannungstechnischer Einantriebsinverter
iEingang/Ausgang
Macht		 Eingabe Uin 200V (-15%) ~ 240V (+10%) 3Phase, 380V (-15%) ~ 480V (+10%) 3Phase,
500V (-15%) ~ 690V (+10%) 3Phase
Eingabefrequenz 50 Hz/60 Hz ± 5%
Ungleichgewichtsgrad von Uin ≤ 3%
Ausgabe UOut 0V~Eingang Uin
Ausgangsfrequenz 0 Hz bis 500 Hz
Leistungsbereich 2.2 kW~560 kW
Kontrolle
Leistung		 Typ des Motors Asynchron / Synchron
Kontrollmethode V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Close-Loop-Vektorsteuerung)
Geschwindigkeitsregelung 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Startdrehmoment VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz)
Drehmomentpräzision ≤ 5%, Vektorkontrolle
Drehmomentpuls ≤ 5%, Vektorkontrolle
Genauigkeit der Geschwindigkeitsregelung OLVC 0,2%, CLVC 0,01%
Drehmomentantwort < 5 ms, Vektorsteuerung
Dynamische Geschwindigkeitsreduktion OLVC < 0,5%*s, CLVC < 0,3%*s
Beschleunigungs- und Verzögerungszeit 0.0s~3200.0s, 0.0min~3200.0min
Drehmomentheben 00,0% bis 30,0%
Überlastung Schwere Belastung 150% 1min/5min, leichte Belastung 110% 1min/5min
V/F-Kurve Mehrere Wege: lineare V/F-Kurve, 5 Arten von charakteristischen Kurvenmodus zur Drehmomentreduktion (2.0 Leistung, 1.8 Leistung, 1.6 Leistung, 1.4 Leistung, 1.2 Leistung), benutzerdefinierte VF-Kurve
Genauigkeit der Eingabefrequenz Digitale: 0,01Hz, analoge: 0,01Hz
Kontrolle
Leistung		 Beschleunigungs- und Verzögerungskurve Gerade, S-Kurve
Betrieb mit mehreren Geschwindigkeitsschritten 16-Geschwindigkeitsschritte Betrieb durch Steuerungsterminals
Automatische Spannungsregelung (AVR) Die Ausgangsspannung wird automatisch konstant gehalten, wenn sich die Netzspannung innerhalb eines bestimmten Bereichs ändert
Feste Länge Längenregelung mit eingestellter und fester Längenregelung
Eingebettete PID Es ist leicht zu konstruieren geschlossenen Schleife Steuerungssystem
Funktion der Verstärkung Freier Funktionsblock
iEingang/Ausgang Frequenz festlegen Tastaturgestützte, Auf/Ab-Terminals, Mehrfachgeschwindigkeitsschrittbetrieb, Puls von Terminals, Com
Macht
Analog-Eingangstermine Einheitliche Antriebsströme für die Antriebsanlage
Digitale Eingangstermine DI1-DI6, 6 programmierbare digitale Eingangstermine, Isolierung durch Optocoupler, kompatibel mit Abfluss-/Quell-Eingang
Digitale Eingangs-/Ausgangsterminals DIO1: Schnelle Puls-Ausgabe, normale Eingabe/Ausgabe; DIO2: Schnelle Puls-Ausgabe, normale Eingabe/Ausgabe
Analog-Ausgangsterminals 2 Saiten 0V~10V/0 (4) mA~20mA
Relais-Ausgang 2Strings Kontakttyp FormularC
Messung der Motortemperatur Unterstützung PT100/PT1000/KTY84
STO-Schnittstelle SIL3/PLe Sicheres Drehmoment
Kom Protokoll Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet
Profinet, Devicenet, ControlNet und so weiter.
t
Umwelt Höhenstand Betrieb ohne Absenkung innerhalb von 2000 m Höhe; 2000 m bis 4000 m, jedes Aufheben von 100 m, Absenkung von 1% (Strom)
Betriebstemperatur -25°C bis +40°C (40°C bis 55°C Abkühlung)
Luftfeuchtigkeit 15% bis 95%, ohne Kondensation
Vibrationen 3M3, IEC60721-3-3
Speichertemperatur -40°C bis +70°C
Betriebsort In Innenräumen, ohne direktes Sonnenlicht, ohne brennbare, ätzende Gase, Flüssigkeiten und leitfähige Partikel
Zubehör Verschlüsselungskarte, Kommunikationserweiterungskarte, Spannungserkennungskarte
Schutzfunktion Kurzschluss, Überstrom, Überlastung, Überspannung, Unterspannung, Phasenverlust, Übertemperatur, äußere Störung usw.
Effizienz 5.5kW~22kW: ≥93%; über 30kW: ≥95%
Installationsmethode Kabinett
Schutzgrad IP20
Kühlung Zwangsluftkühlung
