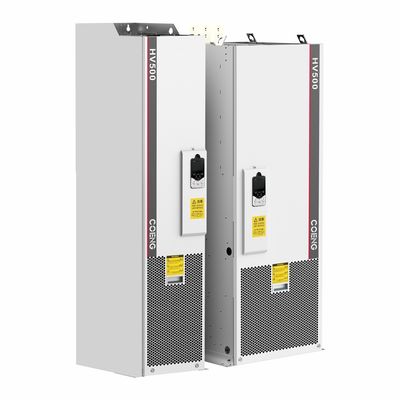

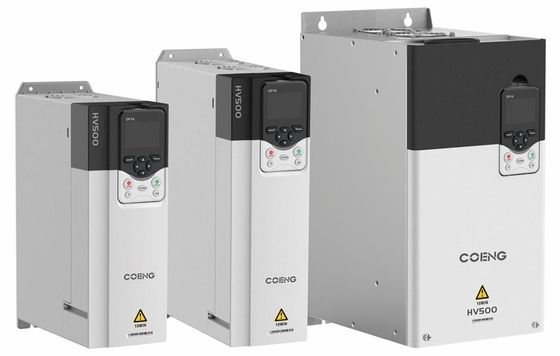

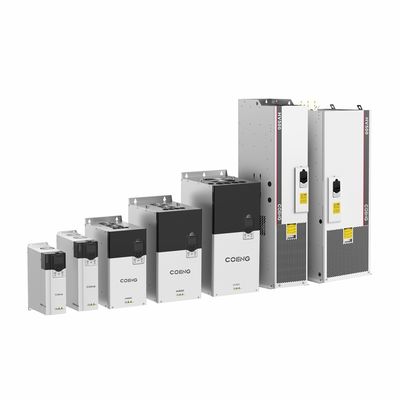

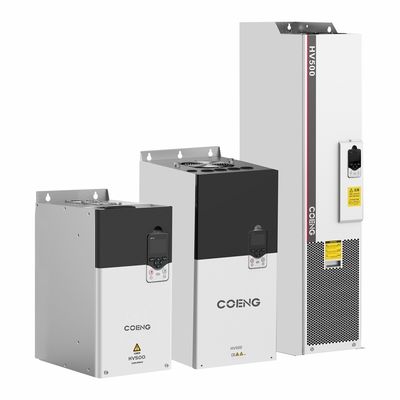

LCD-Panel Niederspannung VFD 24V Gleichspannung Eingangsleistung unterstützt 2,2kw 560kw 380V 690V
| Herkunftsort | China |
|---|---|
| Markenname | COENG |
| Zertifizierung | CE, IEC |
| Modellnummer | HV500-8 |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Holzgehäuse |
| Lieferzeit | Tage 10-30working |
| Zahlungsbedingungen | L/C, T/T |
| Versorgungsmaterial-Fähigkeit | 20000SETS/YEAR |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Typ des Motors | Asynchroner Motor, Synchroner Motor | Kontrollmethode | V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Close-Loop-Vektorsteuerung) |
|---|---|---|---|
| Beschleunigungs- und Verzögerungszeit | 0.0s~3200.0s, 0.0min~3200.0min | Anfangsdrehmoment | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) |
| Genauigkeit der Geschwindigkeitsregelung | OLVC 0,2%, CLVC 0,01% | OEM-Produkte | - Ja, das ist es. |
| Ausgabe UOut | 0V-Eingang Uin | Ausgangsfrequenz | 0 Hz bis 500 Hz |
| Hervorheben | LCD-Panel Niederspannungs-VFD,24V Gleichspannungseingang Niederspannungs-VFD,Niederspannung VFD 2 |
||
Produkt-Beschreibung
Leistungsmerkmale
Backend-Schnelldebug-Software
Leistungsstarke und einfach zu bedienende Funktionen wie Parameter-Einstellung, Echtzeit-Oszilloskop, Fehler- und Ereigniserfassung usw.
Ausgezeichnete Leistung
Aufhängung bei Nullgeschwindigkeit;
Drehmomentantwort 1-3 ms;
"Dynamische Geschwindigkeitsverringerung" ist die Geschwindigkeitsverringerung, bei der die Geschwindigkeitsverringerung erreicht wird.
Ausgezeichnete Robustheit
Genaue Offline-/Online-Identifizierung des Motormodells.
Verschiedene Bedürfnisse erfüllt
Standard-LCD-Panel zur Verbesserung der Benutzererfahrung;
Funktion für die Steuerung von Master-Slave;
Erweiterbare Kommunikationskarte, Verschlüsselungskarte, Spannungskarte.
Benutzerfreundlichkeit
Unterstützung einer externen Gleichspannungseingangsleistung von 24 V;
Eine eingebaute Bremseinheit ist möglich, um die Installationssteuerung zu speichern.
Design im Buch-Stil, um eine nahtlose Seite-an-Seite-Installation zu ermöglichen.
Universalität
mehrere internationale Normenzertifizierungen, die den RoHS-Richtlinien entsprechen;
V/F, OLVC und CLVC-Steuerung unterstützt;
Mehrere Kommunikationsprotokolle werden unterstützt;
Asynchrone und Permanentmagnet-Synchronmotoren unterstützt.
Haltbarkeit
Mechanische Vibrationsstufe 3M3;
unabhängige Luftkanalkonstruktion;
Automatisches Sprühen mit Konformbeschichtung;
Ein integriertes dynamisches Temperaturmodell für die Verbindung, um die Anwendung der Produktsicherheit zu erleichtern.
Hauptparameter
| Modell | HV500 Niederspannungstechnischer Einantriebsinverter | |
| iEingang/Ausgang Macht |
Eingabe Uin | 200V (-15%) ~ 240V (+10%) 3Phase, 380V (-15%) ~ 480V (+10%) 3Phase, |
| 500V (-15%) ~ 690V (+10%) 3Phase | ||
| Eingabefrequenz | 50 Hz/60 Hz ± 5% | |
| Ungleichgewichtsgrad von Uin | ≤ 3% | |
| Ausgabe UOut | 0V~Eingang Uin | |
| Ausgangsfrequenz | 0 Hz bis 500 Hz | |
| Leistungsbereich | 2.2 kW~560 kW | |
| Kontrolle Leistung |
Typ des Motors | Asynchron / Synchron |
| Kontrollmethode | V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Close-Loop-Vektorsteuerung) | |
| Geschwindigkeitsregelung | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Startdrehmoment | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Drehmomentpräzision | ≤ 5%, Vektorkontrolle | |
| Drehmomentpuls | ≤ 5%, Vektorkontrolle | |
| Genauigkeit der Geschwindigkeitsregelung | OLVC 0,2%, CLVC 0,01% | |
| Drehmomentantwort | < 5 ms, Vektorsteuerung | |
| Dynamische Geschwindigkeitsreduktion | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Beschleunigungs- und Verzögerungszeit | 0.0s~3200.0s, 0.0min~3200.0min | |
| Drehmomentheben | 00,0% bis 30,0% | |
| Überlastung | Schwere Belastung 150% 1min/5min, leichte Belastung 110% 1min/5min | |
| V/F-Kurve | Mehrere Wege: lineare V/F-Kurve, 5 Arten von charakteristischen Kurvenmodus zur Drehmomentreduktion (2.0 Leistung, 1.8 Leistung, 1.6 Leistung, 1.4 Leistung, 1.2 Leistung), benutzerdefinierte VF-Kurve | |
| Genauigkeit der Eingabefrequenz | Digitale: 0,01Hz, analoge: 0,01Hz | |
| Kontrolle Leistung |
Beschleunigungs- und Verzögerungskurve | Gerade, S-Kurve |
| Betrieb mit mehreren Geschwindigkeitsschritten | 16-Geschwindigkeitsschritte Betrieb durch Steuerungsterminals | |
| Automatische Spannungsregelung (AVR) | Die Ausgangsspannung wird automatisch konstant gehalten, wenn sich die Netzspannung innerhalb eines bestimmten Bereichs ändert | |
| Feste Länge | Längenregelung mit eingestellter und fester Längenregelung | |
| Eingebettete PID | Es ist leicht zu konstruieren geschlossenen Schleife Steuerungssystem | |
| Funktion der Verstärkung | Freier Funktionsblock | |
| iEingang/Ausgang | Frequenz festlegen | Tastaturgestützte, Auf/Ab-Terminals, Mehrfachgeschwindigkeitsschrittbetrieb, Puls von Terminals, Com |
| Macht | ||
| Analog-Eingangstermine | Einheitliche Antriebsströme für die Antriebsanlage | |
| Digitale Eingangstermine | DI1-DI6, 6 programmierbare digitale Eingangstermine, Isolierung durch Optocoupler, kompatibel mit Abfluss-/Quell-Eingang | |
| Digitale Eingangs-/Ausgangsterminals | DIO1: Schnelle Puls-Ausgabe, normale Eingabe/Ausgabe; DIO2: Schnelle Puls-Ausgabe, normale Eingabe/Ausgabe | |
| Analog-Ausgangsterminals | 2 Saiten 0V~10V/0 (4) mA~20mA | |
| Relais-Ausgang | 2Strings Kontakttyp FormularC | |
| Messung der Motortemperatur | Unterstützung PT100/PT1000/KTY84 | |
| STO-Schnittstelle | SIL3/PLe Sicheres Drehmoment | |
| Kom | Protokoll | Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet |
| Profinet, Devicenet, ControlNet und so weiter. | ||
| t | ||
| Umwelt | Höhenstand | Betrieb ohne Absenkung innerhalb von 2000 m Höhe; 2000 m bis 4000 m, jedes Aufheben von 100 m, Absenkung von 1% (Strom) |
| Betriebstemperatur | -25°C bis +40°C (40°C bis 55°C Abkühlung) | |
| Luftfeuchtigkeit | 15% bis 95%, ohne Kondensation | |
| Vibrationen | 3M3, IEC60721-3-3 | |
| Speichertemperatur | -40°C bis +70°C | |
| Betriebsort | In Innenräumen, ohne direktes Sonnenlicht, ohne brennbare, ätzende Gase, Flüssigkeiten und leitfähige Partikel | |
| Zubehör | Verschlüsselungskarte, Kommunikationserweiterungskarte, Spannungserkennungskarte | |
| Schutzfunktion | Kurzschluss, Überstrom, Überlastung, Überspannung, Unterspannung, Phasenverlust, Übertemperatur, äußere Störung usw. | |
| Effizienz | 5.5kW~22kW: ≥93%; über 30kW: ≥95% | |
| Installationsmethode | Kabinett | |
| Schutzgrad | IP20 | |
| Kühlung | Zwangsluftkühlung | |
