Variabler Frequenzantrieb mit Zwangsluftkühlung zur dynamischen Geschwindigkeitsreduktion und Drehmomentheben
| Herkunftsort | China |
|---|---|
| Markenname | COENG |
| Zertifizierung | EC |
| Modellnummer | HV500 |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Karton, Sperrholzkiste |
| Lieferzeit | Tage 10-30working |
| Zahlungsbedingungen | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 20000SETS/YEAR |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Schutzgrad | IP20 | Kühlweg | Zwangluftkühlung |
|---|---|---|---|
| Effizienz | 5.5kW~22kW: ≥93%; über 30kW: ≥95% | Eingangsspannung | 200V (-15%) ~ 240V (+10%) 3Phase, 380V (-15%) ~ 480V (+10%) 3Phase, 500V (-15%) ~ 690V (+10%) 3Phase |
| Eingabefrequenz | 50 Hz/60 Hz ± 5% | Ausgangsspannung | 0V~Eingangsspannung |
| Ausgangsfrequenz | 0 Hz bis 500 Hz | ||
| Hervorheben | Luftkühlung Variabler Frequenzantrieb,Variabler Frequenzantrieb für Drehmomentheben |
||
Produkt-Beschreibung

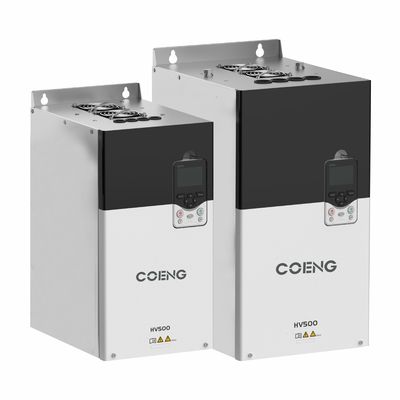

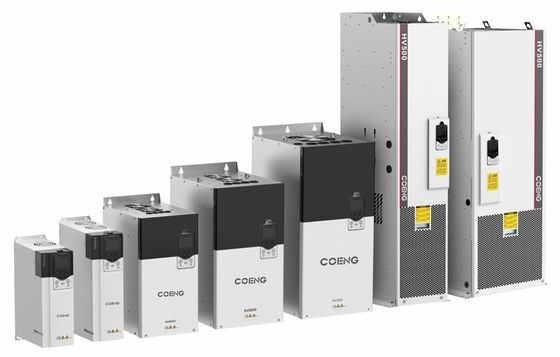

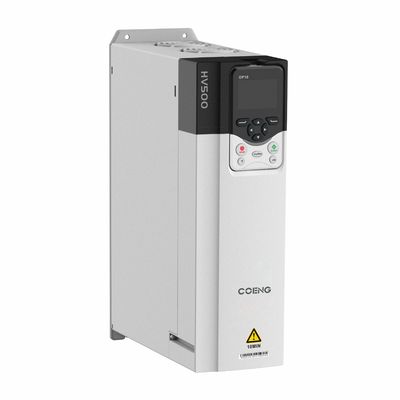

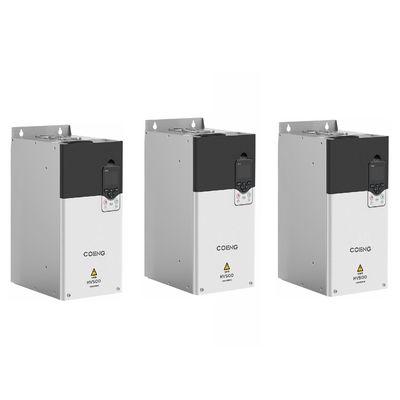

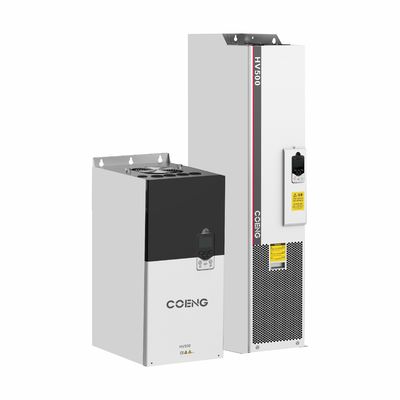

HV500 Hochleistung VFD Variable Frequency Drive Converter Vektorsteuerung Frequenzumrichter
Beschreibung des Produkts
Auf der Grundlage der überlegenen Steuerungsleistung des technischen VFD HD2000 ist der HV500 ein leistungsfähiger VFD mit Produktkonzepten von "universal",- einfach zu bedienen und langlebig für mittel- und hochwertige Industrieanwendungen und Anwendungen mit einem Antrieb.
HV500 wird in der Metallurgie, in der Hebanlage, in der Papierherstellung, in der Chemie, im Bergbau, in der Textilindustrie, in der Landstrom- und Energiespeicherindustrie weit verbreitet.
ErzeugnisEigenschaften
Eigenschaft der VFDs HV500
Haltbarkeit
· Befriedigen 3M3 mechanische Vibrationen während des Lastbetriebs und verbessern die Haltbarkeit des Produkts in schwierigen Vibrationssituationen wie dem Auto, der Metallurgie usw.
• Unabhängige Konstruktion von Luftkanälen, getrennt von sensiblen Komponenten, und Verbesserung der Anpassungsfähigkeit an raue Umgebungen
· Ein integriertes dynamisches Temperaturmodell für die Verbindung, einzigartiger Kurzschluss und andere Schutztechnologien erhöhen die Sicherheit der Produkte
· Drei Farbschutz- und automatische Sprühen, einzelne Platte und komplette Maschine sind vollautomatisch Messung100% Alterungstest, umfassender Schutz der Produktqualität
Eigenschaften des VFD HV500
Vielseitigkeit
· CE, cULus, STO Internationale Zertifizierungsnorm, entspricht RoHS
· Unterstützung von Open-Loop-V/F, Open-Loop-Vektorsteuerung (OLVC) und Close-Loop-Vektorsteuerung (CLVC)
• Unterstützung als Synchronomotor, Permanentmagnet-Synchronisationsmotor, elektrischer Excitation-Synchronisationsmotor und sonstiger Motorantriebssteuerung
· Weite Spannungsbreite, unterstützt 220V (200~240V), 380V (380~480V) und 690V (500~690V)
· Unterstützung von Profibus, CANopen, Ethercat, Profinet IO und Modbus
Durchführbarkeit
· Unterstützung externer 24V Gleichspannung, sicheres und schnelles Debugging und Anwendung
· Eingebettete Bremsanlagen für einfache Verkabelung und Einsparung von Platz für die Montage
· "Buch" -Design, nahtlose Seite an Seite-Installation, Einsparung von Installationsraum
LCD-Display-Panel, Unterstützung von APP und hopeInsight-Software, intelligente Vernetzung und Überwachung, On-Line-Inbetriebnahme und Debugging
Ausgezeichnete Kontrolle
Herr-Sklave-Kontrolle
Die Master-Slave-Steuerungsfunktion ist in erster Linie für Anwendungen mit mehreren Maschinen konzipiert und unterstützt starre und flexible Anschlüsse des Antriebsantriebs.Der Meister steuert die Geschwindigkeit und der Sklave das Drehmoment. In der flexiblen Verbindung können sowohl der Master als auch der Slave die Geschwindigkeit steuern.
Über eine serielle Kommunikationsverbindung.
Drehmomentantwort
Technische
· Steigerung des Drehmoments im Drehmomentregelmodus, aktuelle Reaktionszeit 2 ms
Kompatibel
• Hochspannungs- und Drehmomentstrom stark entkoppelt, hohe Lastkapazität, breiter Drehzahlbereich, ausgezeichnete dynamische Reaktion
Schlüsseltechnische Punkte für die Beobachtung der Magnetkette und die Geschwindigkeitsschätzung
· Anhand eines Vollordnungsmagnetkettenbeobachters in geschlossenem Kreislaufdie Drehzahl des Motors und der Widerstand des Stators werden anpassungsfähig nach dem geschätzten Fehler des Statorstroms und der Schätzung der rotormagnetischen Kette ermittelt.
· Genaue Magnetkettenbeobachtung und Geschwindigkeitsschätzmodell, garantiert 0,5 Hz 150% starkes Drehmoment im OLVC-Steuerungsmodus sowie offene Ring-Nullgeschwindigkeits-Hoverfunktion
Schnelle Debugging-Software
Die VFDs sind per Glasfaser mit dem PC verbunden. Die Software verfügt über eine Vielzahl professioneller Debug-Funktionen, wie z. B. Batchparameter-Einstellungen, Fehlerdaten-Download und Wellenform-Analyse,Hochgeschwindigkeitsosziloskop und eine Vielzahl von Bearbeitungsfunktionen, die Software
unterstützt serielle oder Ethernet-Kommunikation, so dass die Software den Wechselrichter durch serielle Kommunikation warten kann,aber auch durch den zentralen Kontrollraum durch Ethernet-Wartung des WechselrichtersDas Schema sieht wie folgt aus:
Bedienfeld
HIC200-OP-10-W ist ein unabhängig für Hochleistungsgetriebe entwickeltes intelligentes Bedienfeld, das informativ und benutzerfreundlich ist.
und einfach zu bedienen, und je nach den verschiedenen Konfigurationen des Panels ist es in zwei Arten unterteilt: Wi-Fi-Funktion und ohne Wi-Fi-Funktion,
Die Anwendungsmöglichkeiten für das System mit hoher Leistungsfähigkeit, einem einzigen Getriebe und mehreren VFDs können überwacht und angepasst werden.
Zubehör
| Zusätzlich | Modul | Funktion |
| Tastaturbasis | HVKMB | Abhängig von der Situation kann die Basis in der angegebenen Position installiert werden und der Antrieb kann durch Bedienung der Tastatur bedient werden |
| Kommunikationsadapter | HVCOM-USB | Das Laufwerk kann hohe Geschwindigkeit Kommunikation mit dem Computer über diese Option zu erreichen |
| Profibus-DP-Erweiterungskarte | HVCOM-DP | Es ist für Profibus-DP-Bus-Kommunikation, es kann die Überwachung und Diagnose von Wechselrichter erfüllen |
| ABZInkrementeller Code Festplatten-Erweiterungskarte |
HVPG-ABZ | Code-Disk-Erweiterungskarte, Inkremental-Code-Disk für ABZ-Signal-Ausgang, leistungsprogrammierbare Steuerung, kompatible Ein-/Bipolar-Ausgabe der Code-Disk |
| CAN öffnen Erweiterungskarte | HVCOM-CAN | Es ist für CANopen Bus-Kommunikation, es kann die Überwachung und Diagnose von Wechselrichter erfüllen |
| Dreiphasige Spannung Detektionsmodul |
HVVMU | Erkennung von dreiphasiger Spannung, kann für den permanenten magnetischen Synchronmotor verwendet werden Soft-Start-Gitter, Geschwindigkeitsverfolgung und andere Funktionen |
Technische Spezifikation
| Technische Spezifikation | ||
| Eingang/Ausgang Macht |
Eingabe Uin | 200V (-15%) ~ 240V (+10%) 3Phase, 380V (-15%) ~ 480V (+10%) 3Phase, 500V (-15%) ~ 690V (+10%) 3Phase |
| Eingabefrequenz | 50 Hz/60 Hz ± 5% | |
| Ungleichgewichtsgrad von Uin | ≤ 3% | |
| Ausgabe UOut | 0V~Eingang Uin | |
| Ausgangsfrequenz | 0 Hz bis 500 Hz | |
| Kontrolle Leistung |
Typ des Motors | Asynchron / Synchron |
| Kontrollmethode | V/F, OLVC (Open-Loop-Vektorsteuerung), CLVC (Close-Loop-Vektorsteuerung) | |
| Geschwindigkeitsregelung | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Startdrehmoment | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Drehmomentpräzision | ≤ 5%, Vektorkontrolle | |
| Drehmomentpuls | ≤ 5%, Vektorkontrolle | |
| Genauigkeit der Geschwindigkeitsregelung | OLVC 0,2%, CLVC 0,01% | |
| Drehmomentantwort | < 5 ms, Vektorsteuerung | |
| Dynamische Geschwindigkeitsreduktion | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Beschleunigungs- und Verzögerungszeit | 0.0s~3200.0s, 0.0min~3200.0min | |
| Drehmomentheben | 00,0% bis 30,0% | |
| Überlastung | Schwere Belastung 150% 1min/5min, leichte Belastung 110% 1min/5min | |
| V/F-Kurve | Mehrere Wege: lineare V/F-Kurve, 5 Arten von charakteristischen Kurvenmodus zur Drehmomentreduktion (2.0 Leistung, 1.8 Leistung, 1.6 Leistung, 1.4 Leistung, 1.2 Leistung), benutzerdefinierte VF-Kurve | |
| Genauigkeit der Eingabefrequenz | Digitale: 0,01Hz, analoge: 0,01Hz | |
| Kontrolle Leistung |
Beschleunigungs- und Verzögerungskurve | Gerade, S-Kurve |
| Betrieb mit mehreren Geschwindigkeitsschritten | 16-Geschwindigkeitsschritte Betrieb durch Steuerungsterminals | |
| Automatische Spannungsregelung (AVR) |
Die Ausgangsspannung wird automatisch konstant gehalten, wenn sich die Netzspannung innerhalb eines bestimmten Bereichs ändert | |
| Feste Länge | Längenregelung mit eingestellter und fester Längenregelung | |
| Eingebettete PID | Es ist leicht zu konstruieren geschlossenen Schleife Steuerungssystem | |
| Funktion der Verstärkung | Freier Funktionsblock | |
| Eingang/Ausgang Macht |
Frequenz festlegen | Tastaturgestützte, Auf/Ab-Terminals, Mehrfachgeschwindigkeitsschrittbetrieb, Puls von Terminals, Com |
| Analog-Eingangstermine | Einheitliche Antriebsströme für die Antriebsanlage | |
| Digitale Eingangstermine | DI1-DI6, 6 programmierbare digitale Eingangstermine, Isolierung durch Optocoupler, kompatibel mit Abfluss-/Quell-Eingang | |
| Digitale Eingangs-/Ausgangsterminals | DIO1: Schnelle Puls-Ausgabe, normale Eingabe/Ausgabe; DIO2: Schnelle Puls-Ausgabe, normale Eingabe/Ausgabe | |
| Analog-Ausgangsterminals | 2 Saiten 0V~10V/0 (4) mA~20mA | |
| Relais-Ausgang | 2Strings Kontakttyp FormularC | |
| Messung der Motortemperatur | Unterstützung PT100/PT1000/KTY84 | |
| STO-Schnittstelle | SIL3/PLe Sicheres Drehmoment | |
| Kom | Protokoll | Modbus RTU (Standard), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Umwelt | Höhenstand | Betrieb ohne Absenkung innerhalb von 2000 m Höhe; 2000 m ≈ 4000 m, jedes Aufheben von 100 m, Absenkung von 1% (Strom) |
| Betriebstemperatur | -25°C bis +40°C (40°C bis 55°C Abkühlung) | |
| Luftfeuchtigkeit | 15% bis 95%, ohne Kondensation | |
| Vibrationen | 3M3, IEC60721-3-3 | |
| Speichertemperatur | -40°C bis +70°C | |
| Betriebsort | In Innenräumen, ohne direktes Sonnenlicht, ohne brennbare, ätzende Gase, Flüssigkeiten und leitfähige Partikel | |
| Zubehör | Verschlüsselungskarte, Kommunikationserweiterungskarte, Spannungserkennungskarte | |
| Schutzfunktion | Kurzschluss, Überstrom, Überlastung, Überspannung, Unterspannung, Phasenverlust, Übertemperatur, äußere Störung usw. | |
| Effizienz | 5.5kW~22kW: ≥93%; über 30kW: ≥95% | |
| Installationsmethode | Kabinett | |
| Schutzgrad | IP20 | |
| Kühlung | Zwangsluftkühlung | |
