1. Überblick
Der Prozess der Kaltwalzproduktion umfasst im Allgemeinen die Vorbereitung von Rohstoffen, die Geradigung, das Beizen, das Walzen, das Entfetten, das Glühen (Wärmebehandlung), die Veredelung usw.Kaltwalzen verwendet warmgewalzte Erzeugnisse als Rohstoffe, und Phosphor vor dem Kaltwalzen zu entfernen, um sicherzustellen, dass die Oberfläche der kaltgewalzten Produkte sauber ist.
Als Lieferant der Hauptantriebs- und Hilfsantriebsfrequenzwandler für die gesamte Linie eines großen metallurgischen Walzbetriebs,Wir haben voll und ganz mit dem Unternehmen zusammengearbeitet, um den pünktlichen Betrieb und die kontinuierliche und stabile Produktion der beiden Produktionslinien von der Lieferung der Produkte zu realisieren., Installation und Debugging, Produktionsgarantie und technische Ausbildung.
2. Frequenzumwandlungsantrieb
Die Haupt- und Hilfsantriebsmotoren der Stahlproduktionslinien mit zwei Abschnitten werden durch einen technischen Frequenzumrichter der Baureihe HD2000 angetrieben.und das Automatisierungssystem und der Kommunikationsbus des Antriebsfrequenzumrichter übernehmen die aktuelle Mainstream-ProfiNet-Technologie.
Der Hauptantrieb der Nordlinie des Projekts umfasst 16 Hauptwalzwerke mit einer Leistung von 1200 kW bis 2000 kW und 3 Fliegenscheren.Der Hauptantrieb der südlichen Strecke umfasst 19 Walzmaschinen mit einer Leistung von 800-1500 kW und 3 Fliegenscheren., sowie mehr als 200 Sätze Frequenzumwandlerschränke wie Geradliner und Hilfsantriebe mit einer Gesamtleistung von 228 MW.
Insbesondere wird die technische Grundrichter-Einheit (BRU) der Baureihe HD2000 + Bremseinheit + Motorantriebseinheit (MDU) + Code-Disk-Modul verwendet.
Der Wechselrichter wird direkt von den größten luftgekühlten 1,2 MW und 1,4 MW Motorantriebseinheiten der Branche angetrieben.und jeder Motor (oder einzelne Wicklung) kann den Antriebsbedarf erfüllen, ohne mehrere Einheiten parallel zu verwenden.
Der Wechselrichter verwendet das Kabinenkonfigurationsschema, der Eingang ist mit einem Eingangsreaktor konfiguriert und der Ausgang ist nicht mit einem Ausgangsreaktor konfiguriert.

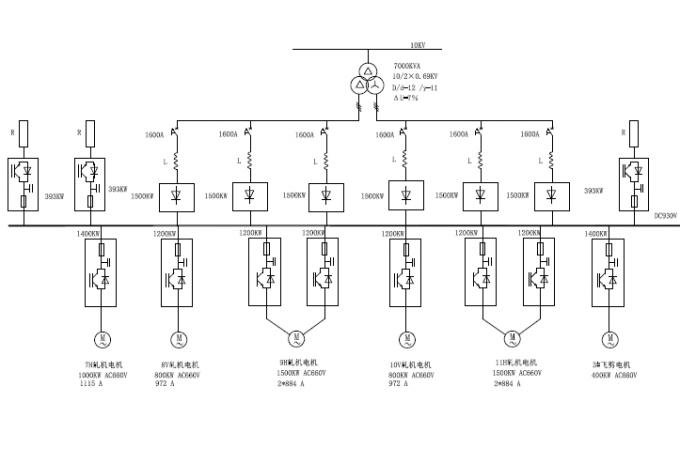

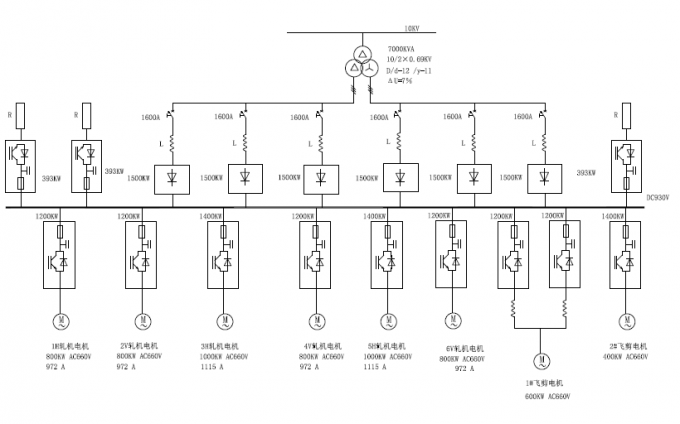

Das Einzeiliniendiagramm des Systems ist wie folgt (eine große Anzahl, nicht alle aufgeführt):
