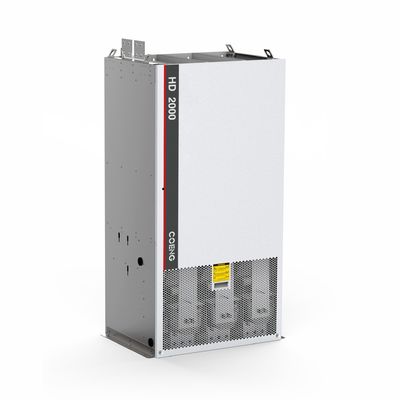

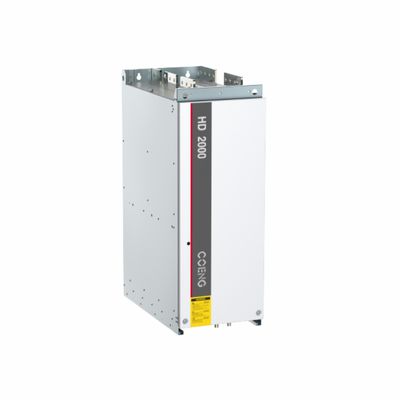

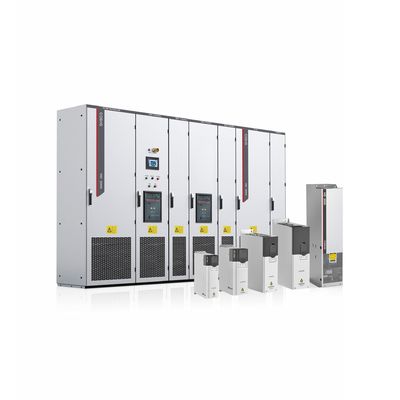

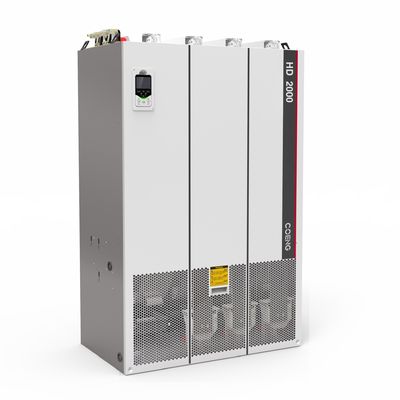

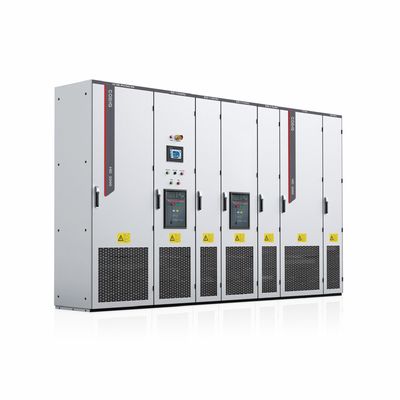

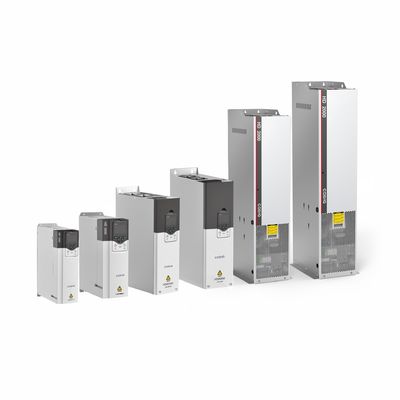

2800kW leistungsstarker flüssiggekühlter VFD Niederspannungstechnikumrichter unterstützt 690V/1140V Bergbaumaschinen

  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery
  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery
  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery
  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery
  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery
  • 2800kW High-power Liquid Cooled VFD Low-voltage Engineering Inverter Supports 690V/1140V Mining Machinery
Herkunftsort China
Markenname COENG
Zertifizierung CE
Modellnummer HD2000-C-10-2
Min Bestellmenge 1
Verpackung Informationen Holzkisten
Lieferzeit Tage 7-30working
Zahlungsbedingungen L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit 20000SETS/YEAR

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Ein- oder Mehrantrieb Flexibles System mit Einheiten/Schränken, die zwei/vier Quadranten unterstützen Moduläres Design Ermöglicht Anwendungsflexibilität und umfassende Systemintegration
Geräteeinheiten Grundlegende/intelligente/PWM-Gleichrichter für die vielseitige Leistungskonvertierung Max. Leistung für eine Einheit 1400 kW (Luftgekühlt), 2800 kW (Flüssigkeit gekühlt)
Spannungsstufen 400V, 690V, 1140V, 1380V Max. Leistung des Parallelbetriebs 11200 kW (Luftkühlung), 22400 kW (Flüssigkeitskühlung)
Hervorheben

2800 kW VFD

,

Bergbaumaschinen VFD

,

1140V VFD
Hinterlass eine Nachricht
Produkt-Beschreibung
Leistungsmerkmale

Zuverlässiges Ingenieurwesen


- Sehr überflüssige Steuerungs- und Stromversorgungssysteme

.Verlängerte Lebensdauer von schnell verschleißbaren Wärmeableitungsteilen
.Innovativer Kühler mit hoher thermischer Leistung, der starken Einschlagbelastungen standhält.

.Optische Glasfaserkabel für Steuerungssysteme und Leistungseinheiten zur Störbeständigkeit

- Isolierung der Wärmeabflusskanäle von den internen Komponenten zum Schutz der Komponenten und zur besseren Anpassung an die Umwelt



Moduläres Design für eine einfache Wartung



.Einfache Wartung ohne spezielle Werkzeuge

.Alle Module können von vorne gewartet werden

.Intelligentes Fehlerdiagnosesystem zur schnellen Feststellung von Fehlern



Hohe Anpassungsfähigkeit



Ein-/Mehrantriebssystem in Form von Einheiten/Schränken mit zwei/vier Quadranten

.Umfassende Geradlinereinheiten: Grundeinheit/Smart/PWM-Geradlinereinheit

.Starke Anpassungsfähigkeit des Netzes, unterstützt ein breites Spektrum an Eingaben des Netzes

.Normaler Betrieb unter den mechanischen Bedingungen der Klasse 3M5 der CE 60721.

.Genaue mechanische Konstruktion



Anpassbare Kommunikationsprotokolle



.einschließlich profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet und deviceNet usw.

.hopelnsight Hintergrund-Schnelldebug-Software, einschließlich Batchparameter-Einstellungen, Download von Fehlerdaten und Wellenformanalyse, Hochgeschwindigkeits-Oszilloskop und -bearbeitung



Reichhaltige Werkzeuge für die Mensch-Maschine-Interaktion



.Konfigurierbares LCD-Tastatur-Panel zur Unterstützung der Einstellung von Parametern und Anzeige von Systeminformationen

.Unterstützung der Verbindung zu hopelnsight über PC zur intelligenten Fehlerfassung und -diagnostik



Modell HD2000-Reihe Niederspannungstechnik-Inverter ((Flüssigkeitskühlt)
Grundlegender Berichterstatter Eingangsspannung 4- Ich habe keine Ahnung.6500V ¥ 690V
Eingabefrequenz (50Hz/60Hz) ± 6%
Ausgangsspannung Eintrittsspannung * 1,32 (unter Volllast)
Überlastkapazität Relative Überlastung bei 150% des Nennstroms für 60 Sekunden, maximaler Strom (Imax), Gleichstromüberlastung für 5 Sekunden, 300 Sekunden Arbeitszyklus
Betriebseffizienz ≥99% Wirksamkeit
Schutzmaßnahmen Schutzfunktionen: Schutz vor Überhitzung, Schutz vor Weichstart, Verriegelung
Schutz und vieles mehr.
Intelligenter Richter Eingangsspannung 4Der Wert der in Anhang I Nummern 1 und 2 genannten Kraftstoffe ist zu messen.6Bei der Anlage:
Eingabefrequenz 47 ~ 63 Hz
Ausgangsspannung Eintrittsspannung * 1.3 (unter Volllast)
Überlastkapazität Relative Überlastung bei 150% des Nennstroms für 60 Sekunden, maximaler Strom (Imax), Gleichstromüberlastung für 5 Sekunden, 300 Sekunden Arbeitszyklus
Betriebseffizienz ≥98,5% Wirksamkeit
Schutzfunktionen Schutzfunktionen: Überhitzungsschutz, Überstromschutz, IGBT-Pass-Through-Schutz und mehr
PWM-Gleichrichter Eingangsspannung 4328 V bis 480 V,6500 V bis 690 V,9Einheitliche Anlage
Eingabefrequenz 47 ~ 63 Hz
Ausgangsspannung Eintrittsspannung * 1,5 (unter Nennbedingungen)
Überlastkapazität Relative Überlastung bei 150% des Nennstroms für 60 Sekunden, maximaler Strom (Imax), Gleichstromüberlastung für 5 Sekunden, 300 Sekunden Arbeitszyklus
Betriebseffizienz ≥98% Wirksamkeit (einschließlich LCL-Filter)
Leistungsfaktor Einstellbar (Werkseinstellung bei 1)
Schutzfunktionen Schutzfunktionen: Überhitzungsschutz, Überstromschutz, Überlastschutz, IGBT-Pass-Through-Schutz und mehr.
Umkehrung Nennspannung Eingangsspannung 4- Ich habe keine Ahnung.650 Vdc 1100 Vdc9- Ich habe keine Ahnung.
A:1488Vdc ~ 2200Vdc
Ausgangsspannung 0 ~ Wechselstrom-Eingangsspannung des Berichtigers
Ausgangsfrequenz 0 ~ 500 Hz
Geschwindigkeitsbereich V/F:1:50 OLVC:1- Das ist nicht wahr.1:1000
Geschwindigkeitsstabilität OLVC:00,2% CLVC:0.01%
Geschwindigkeitsschwankungen OLVC:00,2% CLVC:00,1%
Startdrehmoment Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt.
Drehmomentregelung V/F: Nicht unterstützt OLVC:Unterstützt CLVC: unterstützt
Drehmomentgenauigkeit OLVC: 5% CLVC: 5%
Drehmomentreaktionszeit OLVC: 5 ms CLVC: 5 ms
Geschwindigkeitsreaktionszeit Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Dynamisches Geschwindigkeitsverlustäquivalent OLVC:00,5%*s CLVC:00,3%*s
Umweltbedingungen Temperatur -15°C ~ +40°C Ohne Abbau gilt Abbau von +40°C ~ +55°C
Luftfeuchtigkeit 5% ~ 95% Mon-Kondensation
Höhenstand ≤ 4000m, Abgrenzung gilt von 2000m bis 4000m
Mechanische Daten Antivibrationsleistung Entspricht IEC 60721-3-3:2002
Schutzniveau IP00 / IP20 / IP40
Sicherheitsniveau Entspricht UL 508C-2004
Kühlmethode Flüssigkeitskühlt




Detaillierte Spezifikation Download  HD2000-Spezifikation.pdf


Vorteile des VFD-Inverters mit Motorantrieb

  • Vielseitiges Ein- oder Mehrantriebssystem: Der VFD-Wechselrichter mit HD2000 400V 690V 1140V1380V-Motorantrieb bietet die Flexibilität, als Ein- oder Mehrantriebssystem zu arbeiten.die Anpassung an verschiedene Anwendungsvoraussetzungen ermöglichtEs kann mit zwei oder vier Quadranten konfiguriert werden, die eine verbesserte Steuerung ermöglichen.



  • Moduläres Design für Anwendungsflexibilität: Das modulare Design des HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter ermöglicht eine einfache Anpassung und Integration in verschiedene Systeme.Es ermöglicht eine nahtlose Integration mit anderen Komponenten, was die Leistung und Anpassungsfähigkeit des Systems insgesamt verbessert.



  • Umfassende Gerüstgeräte: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter verfügt über eine Reihe von Gerüstgeräten, darunter Basic-, Smart- und PWM-Optionen.Diese umfassende Auswahl sorgt für eine präzise und effiziente Leistungsumwandlung, auf die spezifischen Anforderungen der Anwendung zugeschnitten.



  • Hohe Leistungskapazität: Mit einer maximalen Leistung von 1400 kW (luftgekühlt) und 2800 kW (flüssig gekühlt) kann der HD2000 hohe Leistungsanforderungen erfüllen.eine zuverlässige Leistung unter schwierigen Bedingungen.



  • Breiter Spannungsbereich: Der HD2000 unterstützt mehrere Spannungsstufen, darunter 400V, 690V, 1140V und 1380V. Diese Vielseitigkeit ermöglicht die Kompatibilität mit verschiedenen Stromversorgungssystemen,Erweiterung der Anwendbarkeit in verschiedenen Branchen.



  • Skalierbarer Parallelbetrieb: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter ermöglicht einen Parallelbetrieb mit einer hohen maximalen Leistung von 11200kW (luftgekühlt) und 22400kW (flüssig gekühlt).Diese Skalierbarkeit erleichtert den synchronisierten Betrieb mehrerer Laufwerke und erhöht die Leistung und Effizienz des Systems.



  • Motorkompatibilität: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter ist mit verschiedenen Motortypen kompatibel, einschließlich asynchroner Induktionsmotoren, Permanentmagneten-Synchronmotoren,mit einer Leistung von mehr als 50 W undDiese breite Motorunterstützung sorgt für Kompatibilität mit verschiedenen motorbetriebenen Anwendungen.



  • Fortgeschrittene Steuerungsarten: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter bietet mehrere Steuerungsarten, einschließlich V/F, Closed-Loop-Vektorsteuerung (CLVC) und Open-Loop-Vektorsteuerung (OLVC).Diese Steuerungsoptionen bieten eine präzise Motorsteuerung und Optimierung für verschiedene Betriebsanforderungen.



  • Effiziente Kühlmöglichkeiten: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter ist sowohl in Luftgekühlter (Standardkonfiguration) als auch in Flüssigkeit gekühlter (L) Variante erhältlich.Diese Flexibilität bei den Kühlmodi sorgt für eine effiziente Wärmeableitung und einen zuverlässigen Betrieb in verschiedenen Umgebungen.
