400V 690V 1140V 1380V Motorantrieb VFD Inverter Vielseitig Modular
| Herkunftsort | China |
|---|---|
| Markenname | COENG |
| Zertifizierung | CE |
| Modellnummer | HD2000-C-10-2 |
| Min Bestellmenge | 1 |
| Verpackung Informationen | Holzkiste |
| Lieferzeit | Tage 7-30working |
| Zahlungsbedingungen | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 20000SETS/YEAR |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Ein- oder Mehrantrieb | Flexibles System mit Einheiten/Schränken, die zwei/vier Quadranten unterstützen | Modularisierte Konstruktion | Ermöglicht Anwendungsflexibilität und umfassende Systemintegration |
|---|---|---|---|
| Geräteeinheiten | Grundlegende/intelligente/PWM-Gleichrichter für die vielseitige Leistungskonvertierung | Max. Leistung für eine Einheit | 1400 kW (Luftgekühlt), 2800 kW (Flüssigkeit gekühlt) |
| Spannungsstufen | 400V, 690V, 1140V, 1380V | Max. Leistung des Parallelbetriebs | 11200 kW (Luftkühlung), 22400 kW (Flüssigkeitskühlung) |
| Hervorheben | 1380V-Motor VFD-Wechselrichter,1380V Antrieb VFD-Wechselrichter,400 V-Motor VFD |
||
Produkt-Beschreibung

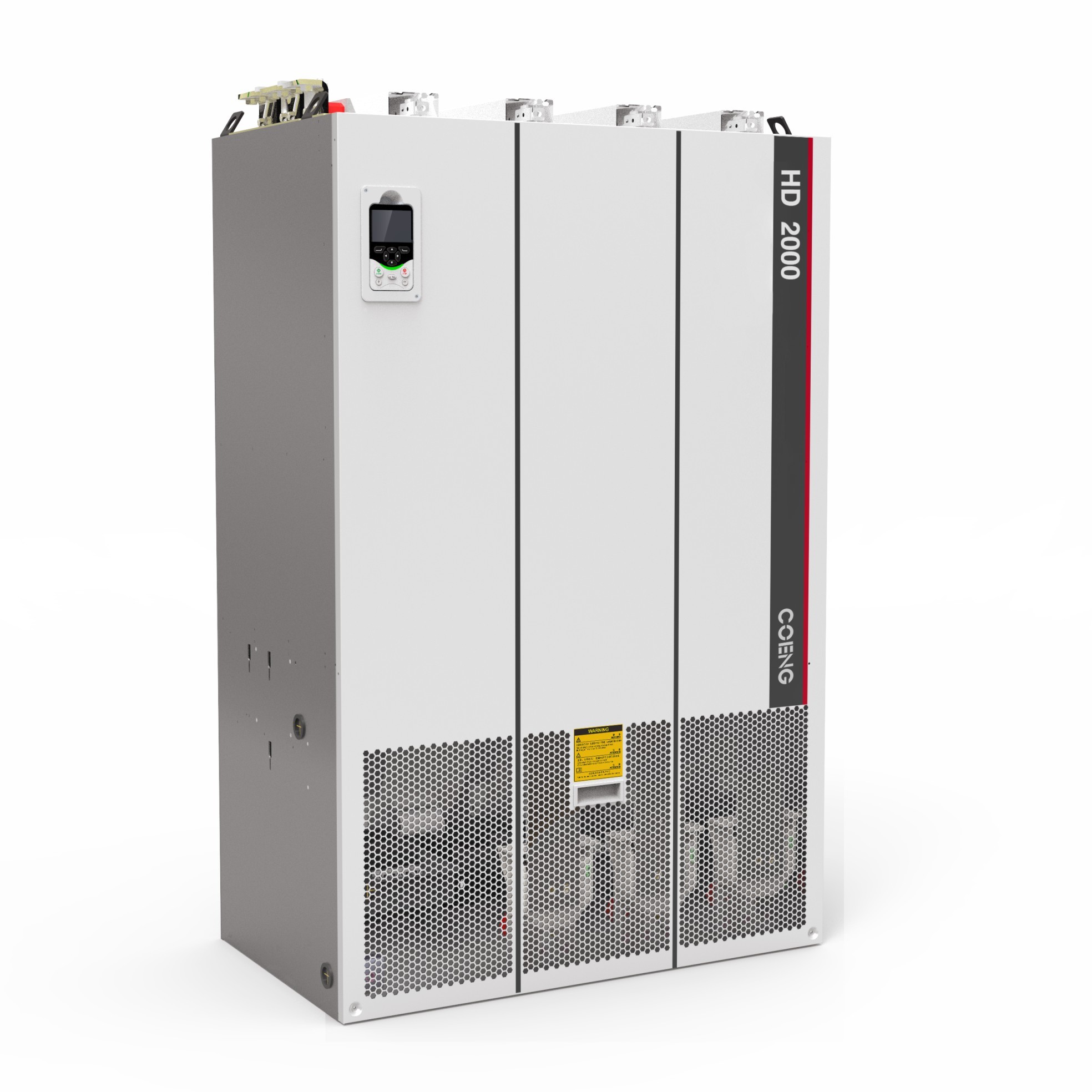

400V 690V 1140V1380V Motorantrieb VFD Inverter Vielseitiges modulares Design für komplexe Antriebsszenarien
Beschreibung des VFD-Inverters mit Motorantrieb
The HD2000 400V 690V 1140V1380V motor drive VFD inverter is a comprehensive power solution that encompasses single-drive AC-DC-AC variable frequency drive units and DC/AC common DC bus multi-drive motor drive units, alle bequem in Schränken verpackt.
Die Wechselstrom-Gleichstrom-Gleichstrom-Variabelfrequenz-Antriebseinheiten mit einem Antrieb sind so konstruiert, dass sie Wechselstrom (Gleichstrom) effizient in Gleichstrom (Gleichstrom) umwandeln und anschließend wieder in Wechselstrom umwandeln können.die eine präzise Steuerung der Drehzahl und des Drehmoments der angeschlossenen Motoren ermöglichtDiese Einheiten eignen sich für Anwendungen, die eine individuelle Motorsteuerung erfordern.
Auf der anderen Seite sind die DC/AC Common DC Bus Multi-Drive Motor Antriebe für Szenarien optimiert, in denen mehrere Motoren synchron betrieben werden müssen.Diese Einheiten bieten eine kostengünstige und platzsparende Lösung für Multi-Motor-Setups.
Beide Antriebsteile sind in Schränken untergebracht, wodurch eine einfache Installation und ein Schutz vor Umwelteinflüssen gewährleistet sind.Dieser integrierte Ansatz ermöglicht eine optimierte Systembereitstellung und vereinfacht die Wartungs- und Fehlerbehebungsprozesse.
Mit dem HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter profitieren die Anwender von der Vielseitigkeit und Flexibilität eines Einantriebssystems/Mehrantriebssystems.Sie ermöglichen es ihnen, verschiedene komplexe Antriebsszenarien effizient zu bewältigen..
Spezifikation für den VFD-Inverter mit Motorantrieb
| Umkehrung | Nennspannung Eingangsspannung | 4- Ich habe keine Ahnung.650 Vdc 1100 Vdc9- Ich habe keine Ahnung. A:1488Vdc ~ 2200Vdc |
| Ausgangsspannung | 0 ~ Wechselstrom-Eingangsspannung des Berichtigers | |
| Ausgangsfrequenz | 0 ~ 500 Hz | |
| Geschwindigkeitsbereich | V/F:1:50 OLVC:1- Das ist nicht wahr.1:1000 | |
| Geschwindigkeitsstabilität | OLVC:00,2% CLVC:0.01% | |
| Geschwindigkeitsschwankungen | OLVC:00,2% CLVC:00,1% | |
| Startdrehmoment | Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt. | |
| Drehmomentregelung | V/F: Nicht unterstützt OLVC:Unterstützt CLVC: unterstützt | |
| Drehmomentgenauigkeit | OLVC: 5% CLVC: 5% | |
| Drehmomentreaktionszeit | OLVC: 5 ms CLVC: 5 ms | |
| Geschwindigkeitsreaktionszeit | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | |
| Dynamisches Geschwindigkeitsverlustäquivalent | OLVC:00,5%*s CLVC:00,3%*s | |
| Umweltbedingungen | Temperatur | -15°C ~ +40°C Ohne Abwertung gilt +40°C ~ +55°C Abwertung |
| Luftfeuchtigkeit | 5% ~ 95% Mon-Kondensation | |
| Höhenstand | ≤ 4000m, Abgrenzung gilt von 2000m bis 4000m | |
| Mechanische Daten | Antivibrationsleistung | Entspricht IEC 60721-3-3:2002 |
| Schutzniveau | IP00 / IP20 / IP40 | |
| Sicherheitsniveau | Entspricht UL 508C-2004 | |
| Kühlmethode | Luftgekühlt, Wassergekühlt |
Detaillierte Spezifikation Download HD2000-Spezifikation.pdf
Vorteile des VFD-Inverters mit Motorantrieb
- Vielseitiges Ein- oder Mehrantriebssystem: Der VFD-Wechselrichter mit HD2000 400V 690V 1140V1380V-Motorantrieb bietet die Flexibilität, als Ein- oder Mehrantriebssystem zu arbeiten.die Anpassung an verschiedene Anwendungsvoraussetzungen ermöglichtEs kann mit zwei oder vier Quadranten konfiguriert werden, die eine verbesserte Steuerung ermöglichen.
-
Moduläres Design für Anwendungsflexibilität: Das modulare Design des HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter ermöglicht eine einfache Anpassung und Integration in verschiedene Systeme.Es ermöglicht eine nahtlose Integration mit anderen Komponenten, was die Leistung und Anpassungsfähigkeit des Systems insgesamt verbessert.
-
Umfassende Gerüstgeräte: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter verfügt über eine Reihe von Gerüstgeräten, darunter Basic-, Smart- und PWM-Optionen.Diese umfassende Auswahl sorgt für eine präzise und effiziente Leistungsumwandlung, auf die spezifischen Anforderungen der Anwendung zugeschnitten.
-
Hohe Leistungskapazität: Mit einer maximalen Leistung von 1400 kW (luftgekühlt) und 2800 kW (flüssig gekühlt) kann der HD2000 hohe Leistungsanforderungen erfüllen.eine zuverlässige Leistung unter schwierigen Bedingungen.
-
Breiter Spannungsbereich: Der HD2000 unterstützt mehrere Spannungsstufen, darunter 400V, 690V, 1140V und 1380V. Diese Vielseitigkeit ermöglicht die Kompatibilität mit verschiedenen Stromversorgungssystemen,Erweiterung der Anwendbarkeit in verschiedenen Branchen.
-
Skalierbarer Parallelbetrieb: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter ermöglicht einen Parallelbetrieb mit einer hohen maximalen Leistung von 11200kW (luftgekühlt) und 22400kW (flüssig gekühlt).Diese Skalierbarkeit erleichtert den synchronisierten Betrieb mehrerer Laufwerke und erhöht die Leistung und Effizienz des Systems.
-
Motorkompatibilität: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter ist mit verschiedenen Motortypen kompatibel, einschließlich asynchroner Induktionsmotoren, Permanentmagneten-Synchronmotoren,mit einer Leistung von mehr als 50 W undDiese breite Motorunterstützung sorgt für Kompatibilität mit verschiedenen motorbetriebenen Anwendungen.
-
Fortgeschrittene Steuerungsarten: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter bietet mehrere Steuerungsarten, einschließlich V/F, Closed-Loop-Vektorsteuerung (CLVC) und Open-Loop-Vektorsteuerung (OLVC).Diese Steuerungsoptionen bieten eine präzise Motorsteuerung und Optimierung für verschiedene Betriebsanforderungen.
-
Effiziente Kühlmöglichkeiten: Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter ist sowohl in Luftgekühlter (Standardkonfiguration) als auch in Flüssigkeit gekühlter (L) Variante erhältlich.Diese Flexibilität bei den Kühlmodi sorgt für eine effiziente Wärmeableitung und einen zuverlässigen Betrieb in verschiedenen Umgebungen.
Motorgetriebene VFD-Umrichter typische Anwendung
Der HD2000 400V 690V 1140V1380V Motorantrieb VFD-Wechselrichter zeichnet sich durch seine vielseitige Systemkonfiguration, sein modulares Design, umfassende Geradlinereinheiten, hohe Leistungskapazität, einen breiten Spannungsbereich,SkalierbarkeitDiese Vorteile machen es zu einer zuverlässigen und anpassungsfähigen Wahl für komplexe Antriebsanwendungen.
